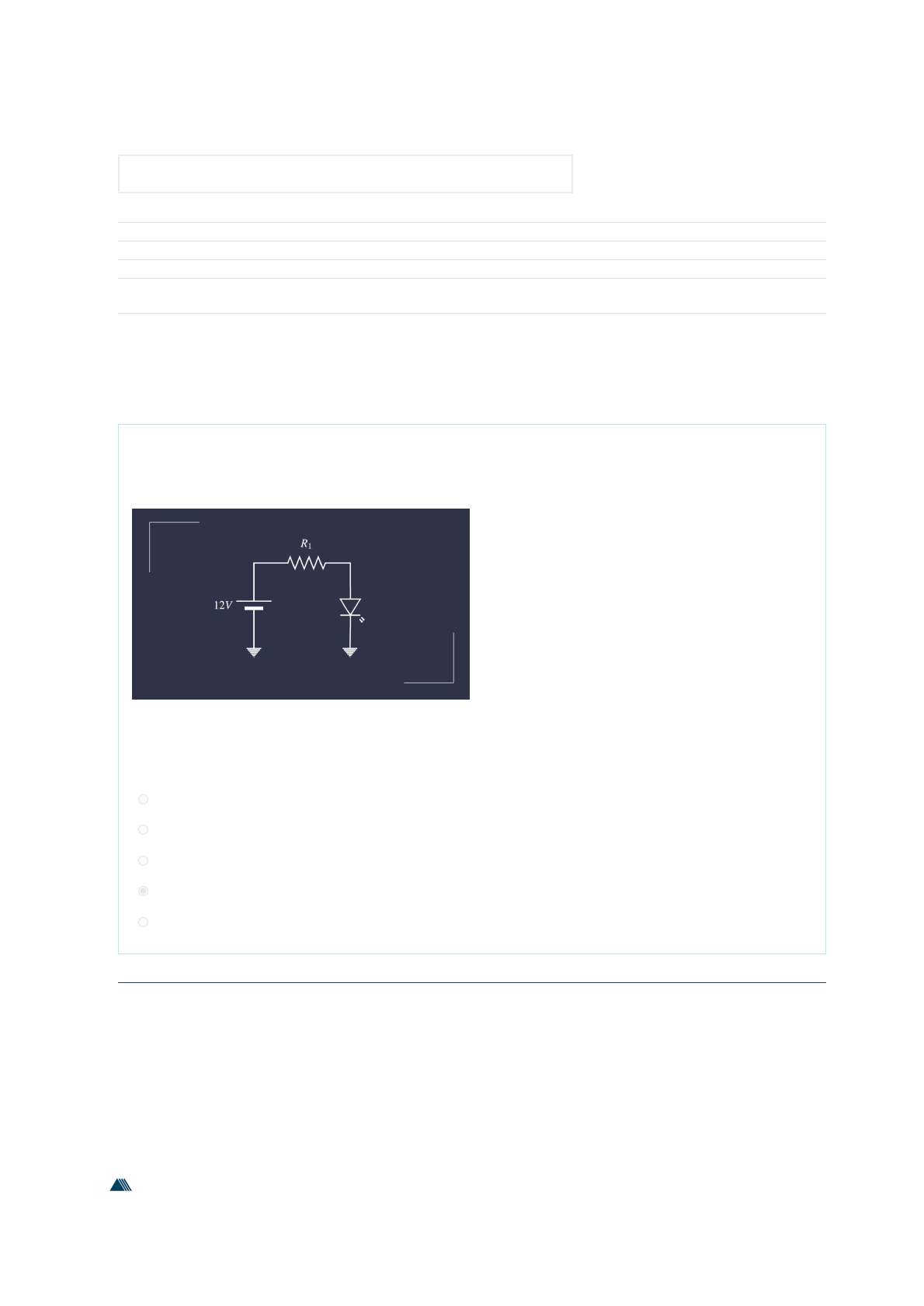

Questão 1
Correto Atingiu 1,00 de 1,00
Um LED foi ligado a uma bateria automotiva para funcionar como um sinal de iluminação, cujo circuito
elétrico está ilustrado na �gura a seguir. Considere o resistor R1=5Ω. Se é desejado usar um LED branco, cuja
potência é de 5W, qual é a tensão de limiar do LED?


Escolha uma:
a. 2,23V.
b. 3,42V.
c. 2,55V.
d. 2,68V. 
e. 3,05V.
https://portalacademico.eniac.edu.br/
https://portalacademico.eniac.edu.br/course/view.php?id=11967
https://portalacademico.eniac.edu.br/course/view.php?id=11967#section-1
https://portalacademico.eniac.edu.br/mod/quiz/view.php?id=292280
https://atendimento.eniac.edu.br/
23/08/2021 Unidade 1 - Exercícios de fixação: avaliação da tentativa
https://portalacademico.eniac.edu.br/mod/quiz/review.php?attempt=1246701&cmid=292280 2/10
Questão 2
Correto Atingiu 1,00 de 1,00
No circuito da �gura a seguir, as tensões v1 e v2 são, respectivamente:


Escolha uma:
a.
50 V e 50 V.


b. 60 V e 45 V.
c. 35 V e 70 V.
d. 70 V e 35 V.
e. 45 V e 60 V. 
https://atendimento.eniac.edu.br/
23/08/2021 Unidade 1 - Exercícios de fixação: avaliação da tentativa
https://portalacademico.eniac.edu.br/mod/quiz/review.php?attempt=1246701&cmid=292280 3/10
Questão 3
Correto Atingiu 1,00 de 1,00
Questão 4
Correto Atingiu 1,00 de 1,00
No circuito da �gura a seguir, aplicando as leis de Ohm e Kirchhoff, o valor da resistência R será:


Escolha uma:
a. 4 Ω. 
b.
6 Ω.


c. 3 Ω.
d.
2 Ω.


e. 5 Ω.
Suponha que você esteja usando um LED vermelho para sinalizar uma condição interna de um robô. O
acionamento do LED será a partir de um circuito microcontrolador que consegue fornecer uma tensão de
5V e uma corrente elétrica de, no máximo, 20mA. Considere que o LED vermelho tem uma tensão de
joelho de 2,2V. Como você irá montar esse circuito para que ele funcione sem problemas?
Escolha uma:
a. Ligando dois LEDs em série.
b. Ligando um resistor de 110Ω em série com o LED.
c. Ligando dois LEDs em paralelo.
d. Ligando um resistor de 250Ω em série com o LED.
e. Ligando um resistor de 140Ω em série com o LED. 
https://atendimento.eniac.edu.br/
23/08/2021 Unidade 1 - Exercícios de fixação: avaliação da tentativa
https://portalacademico.eniac.edu.br/mod/quiz/review.php?attempt=1246701&cmid=292280 4/10
Questão 5
Correto Atingiu 1,00 de 1,00
No circuito da �gura a seguir, as correntes I , I  e I  são, respectivamente:

Escolha uma:
a. 2,2 A; 1,8 A; 4 A.
b. 1,2 A; 0,8 A; 2 A. 
c. 0,8 A; 1,2 A; 2 A.
d. 2 A; 1,2 A; 0,8 A.
e. 1,8 A; 2,2 A; 4 A.
1 2 3
http://lrq.sagah.com.br/uasdinamicas/uploads/layouts/26964692_15549038806eec791545d23a8f32790edf1d37fb5e8b8c5ee3.jpg
https://atendimento.eniac.edu.br/
23/08/2021 Unidade 1 - Exercícios de fixação: avaliação da tentativa
https://portalacademico.eniac.edu.br/mod/quiz/review.php?attempt=1246701&cmid=292280 5/10
Questão 6
Correto Atingiu 1,00 de 1,00
No circuito da �gura a seguir, os valores da corrente I5, da tensão v1 e da tensão v2 são, respectivamente:


Escolha uma:
a.
–2 A; 4 V; 6 V.


b. 2 A; 4 V; 5 V.
c. 2 A; –4 V; 6 V. 
d.
4 A; 2 V; 5 V.


e. –2 A; –4 V; 6 V.
https://atendimento.eniac.edu.br/
23/08/2021 Unidade 1 - Exercícios de fixação: avaliação da tentativa
https://portalacademico.eniac.edu.br/mod/quiz/review.php?attempt=1246701&cmid=292280 6/10
Questão 7
Correto Atingiu 1,00 de 1,00
A partir da associação de capacitores da �gura a seguir, determine qual o valor do capacitor que pode ser
usado para substituir todo o circuito.


Escolha uma:
a.
13,7uF.


b. 15,2uF.
c. 1,13uF.
d. 12,53uF. 
e. 12,2uF.
https://atendimento.eniac.edu.br/
23/08/2021 Unidade 1 - Exercícios de fixação: avaliação da tentativa
https://portalacademico.eniac.edu.br/mod/quiz/review.php?attempt=1246701&cmid=292280 7/10
Questão 8
Correto Atingiu 1,00 de 1,00
Considere um circuito reti�cador de onda completa em ponte, conforme ilustrado a seguir. A tensão de
entrada é senoidal com uma tensão Vin pico a pico de 25V e uma frequência de 250Hz. A resistência da
carga é de 4,7kΩ. Qual deve ser o menor valor do capacitor C1 para que a ondulação da tensão na carga seja
menor do que 0,5V?


Escolha uma:
a. 40,2uF.
b. 20,1uF. 
c. 21,3uF.
d. 42,6uF.
e.
30,5uF.


https://atendimento.eniac.edu.br/
23/08/2021 Unidade 1 - Exercícios de fixação: avaliação da tentativa
https://portalacademico.eniac.edu.br/mod/quiz/review.php?attempt=1246701&cmid=292280 8/10
Questão 9
Correto Atingiu 1,00 de 1,00
Um sistema de iluminação de emergência é composto por 4 LEDs de 3W cada, conforme mostra a �gura a
seguir. A bateria desse sistema é de 15V. Para que os LEDs possam acender de forma segura, é necessário
que haja resistores para limitar sua corrente elétrica. Qual o valor que R1 deve ter no circuito para que os
LEDs acendam com sua potência máxima, sabendo que a tensão de joelho dos LEDs é de 3,4V?


Escolha uma:
a. 3,6Ω.
b. 6,5Ω.
c. 8,2Ω.
d. 2,4Ω.
e. 9,3Ω. 
https://atendimento.eniac.edu.br/
23/08/2021 Unidade 1 - Exercícios de fixação: avaliação da tentativa
https://portalacademico.eniac.edu.br/mod/quiz/review.php?attempt=1246701&cmid=292280 9/10
Questão 10
Correto Atingiu 1,00 de 1,00
No circuito da �gura a seguir, as tensões sobre os resistores de 40 Ω, 60 Ω e 26 Ω são, respectivamente:

Escolha uma:
a. 50 V; 50 V; 50 V.
b. 48 V; 48 V; 52 V. 
c. 52 V; 52 V; 48 V.
d. 40 V; 40 V; 60 V.
e. 45 V; 45 V; 55 V.
◄ Assunto 02 - Eletricidade Básica II
Seguir para...
Assunto 03 - Medições de corrente, tensão, resistência, potência I ►
http://lrq.sagah.com.br/uasdinamicas/uploads/layouts/1394824434_15549038796eec791545d23a8f32790edf1d37fb5e8b8c5ee3.jpg
https://portalacademico.eniac.edu.br/mod/lti/view.php?id=292279&forceview=1
https://portalacademico.eniac.edu.br/mod/lti/view.php?id=292282&forceview=1
https://atendimento.eniac.edu.br/
23/08/2021 Unidade 1 - Exercícios de fixação: avaliação da tentativa
https://portalacademico.eniac.edu.br/mod/quiz/review.php?attempt=1246701&cmid=292280 10/10

Unidade 1 - Exercícios de fixação_ avaliação da tentativa

Outros

Ferramentas de estudo

No circuito da figura a seguir, os valores da corrente I5, da tensão v1 e da tensão v2 são, respectivamente:a. 4 A; 2 V; 5 V.b. –2 A; 4 V; 6 V.c. –2 A; –4 V; 6 V.d. 2 A; 4 V; 5 V.e. 2 A; –4 V; 6 V.

A partir da associação de capacitores da figura a seguir, determine qual o valor do capacitor que pode ser usado para substituir todo o circuito.a. 13,7uF.b. 15,2uF.c. 1,13uF.d. 12,53uF.e. 12,2uF.

Conteúdos escolhidos para você

Uningá Avaliação - Unidade II - Medidas Elétricas e Magnéticas

Medidas Elétrica e Magnéticas - Avaliação - Unidade II

PROVA CIRCUITOS ELÉTRICOS I - UNEC 100

AB1 - CLIQUE AQUI PARA REALIZAR A ATIVIDADE DE ESTUDO 01 - PRAZO FINAL_ 11_05_2025_ Revisão da tentativa

Unidade 2 - Exercícios de fixação_ avaliação da tentativa

Perguntas dessa disciplina

Circuitos de primeira ordem sem fonte e degrau são aqueles compostos por apenas um elemento armazenador de energia — um capacitor (RC) ou um indutor (

Atividade 4 (A4) - ELETRÔNICA ANALÓGICA-GR0823 A ^ + Questão 01 1 PONTOS Suponha que será necessário quantificar a diferença entre dois sinais de tens

Observe a figura a seguir, que traz um circuito amplificador somador, o qual é desenvolvido com três entradas distintas ( V 1 V 1 ​ , V 2 V 2 ​ e V 3

Circuitos de primeira ordem sem fonte e degrau são aqueles compostos por apenas um elemento armazenador de energia — um capacitor (RC) ou um indutor (

Suponha que será necessário quantifi car a diferença entre dois sinais de tensão diferentes. Para tanto, há uma série de possibilidades, sendo que uma

Escolha uma das opções e acesse esse e outros materiais sem bloqueio. 🤩

Escolha uma das opções e acesse esse e outros materiais sem bloqueio. 🤩

Escolha uma das opções e acesse esse e outros materiais sem bloqueio. 🤩

Escolha uma das opções e acesse esse e outros materiais sem bloqueio. 🤩

Escolha uma das opções e acesse esse e outros materiais sem bloqueio. 🤩

Escolha uma das opções e acesse esse e outros materiais sem bloqueio. 🤩

Escolha uma das opções e acesse esse e outros materiais sem bloqueio. 🤩

Escolha uma das opções e acesse esse e outros materiais sem bloqueio. 🤩

Escolha uma das opções e acesse esse e outros materiais sem bloqueio. 🤩

Escolha uma das opções e acesse esse e outros materiais sem bloqueio. 🤩

No circuito da figura a seguir, os valores da corrente I5, da tensão v1 e da tensão v2 são, respectivamente:a. 4 A; 2 V; 5 V.b. –2 A; 4 V; 6 V.c. –2 A; –4 V; 6 V.d. 2 A; 4 V; 5 V.e. 2 A; –4 V; 6 V.

A partir da associação de capacitores da figura a seguir, determine qual o valor do capacitor que pode ser usado para substituir todo o circuito.a. 13,7uF.b. 15,2uF.c. 1,13uF.d. 12,53uF.e. 12,2uF.

Conteúdos escolhidos para você

Uningá Avaliação - Unidade II - Medidas Elétricas e Magnéticas

Medidas Elétrica e Magnéticas - Avaliação - Unidade II

PROVA CIRCUITOS ELÉTRICOS I - UNEC 100

AB1 - CLIQUE AQUI PARA REALIZAR A ATIVIDADE DE ESTUDO 01 - PRAZO FINAL_ 11_05_2025_ Revisão da tentativa

Unidade 2 - Exercícios de fixação_ avaliação da tentativa

Perguntas dessa disciplina

Circuitos de primeira ordem sem fonte e degrau são aqueles compostos por apenas um elemento armazenador de energia — um capacitor (RC) ou um indutor (

Atividade 4 (A4) - ELETRÔNICA ANALÓGICA-GR0823 A ^ + Questão 01 1 PONTOS Suponha que será necessário quantificar a diferença entre dois sinais de tens

Observe a figura a seguir, que traz um circuito amplificador somador, o qual é desenvolvido com três entradas distintas ( V 1 V 1 ​ , V 2 V 2 ​ e V 3

Circuitos de primeira ordem sem fonte e degrau são aqueles compostos por apenas um elemento armazenador de energia — um capacitor (RC) ou um indutor (

Suponha que será necessário quantifi car a diferença entre dois sinais de tensão diferentes. Para tanto, há uma série de possibilidades, sendo que uma

Mais conteúdos dessa disciplina

No circuito da figura a seguir, os valores da corrente I5, da tensão v1 e da tensão v2 são, respectivamente:
a. 4 A; 2 V; 5 V.
b. –2 A; 4 V; 6 V.
c. –2 A; –4 V; 6 V.
d. 2 A; 4 V; 5 V.
e. 2 A; –4 V; 6 V.

A partir da associação de capacitores da figura a seguir, determine qual o valor do capacitor que pode ser usado para substituir todo o circuito.
a. 13,7uF.
b. 15,2uF.
c. 1,13uF.
d. 12,53uF.
e. 12,2uF.

Observe a figura a seguir, que traz um circuito amplificador somador, o qual é desenvolvido com três entradas distintas ( V 1 V 1 , V 2 V 2 e V 3

No circuito da figura a seguir, os valores da corrente I5, da tensão v1 e da tensão v2 são, respectivamente:
a. 4 A; 2 V; 5 V.
b. –2 A; 4 V; 6 V.
c. –2 A; –4 V; 6 V.
d. 2 A; 4 V; 5 V.
e. 2 A; –4 V; 6 V.

A partir da associação de capacitores da figura a seguir, determine qual o valor do capacitor que pode ser usado para substituir todo o circuito.
a. 13,7uF.
b. 15,2uF.
c. 1,13uF.
d. 12,53uF.
e. 12,2uF.

Observe a figura a seguir, que traz um circuito amplificador somador, o qual é desenvolvido com três entradas distintas ( V 1 V 1 , V 2 V 2 e V 3
