16/09/2020 AVALIAÇÃO 1ª VA: Revisão da tentativa
https://avagraduacao.unievangelica.edu.br/disciplinasonline/mod/quiz/review.php?attempt=469170&cmid=137767 1/6
Painel / Meus cursos / UNI_REM_0074_055310074-9a20202_2020-2 / CICLO 1 / AVALIAÇÃO 1ª VA
Questão 1
Completo
Atingiu 5,00 de
5,00
Iniciado em quarta, 16 Set 2020, 20:30
Estado Finalizada
Concluída em quarta, 16 Set 2020, 20:38
Tempo
empregado
7 minutos 30 segundos
Avaliar 45,00 de um máximo de 50,00(90%)

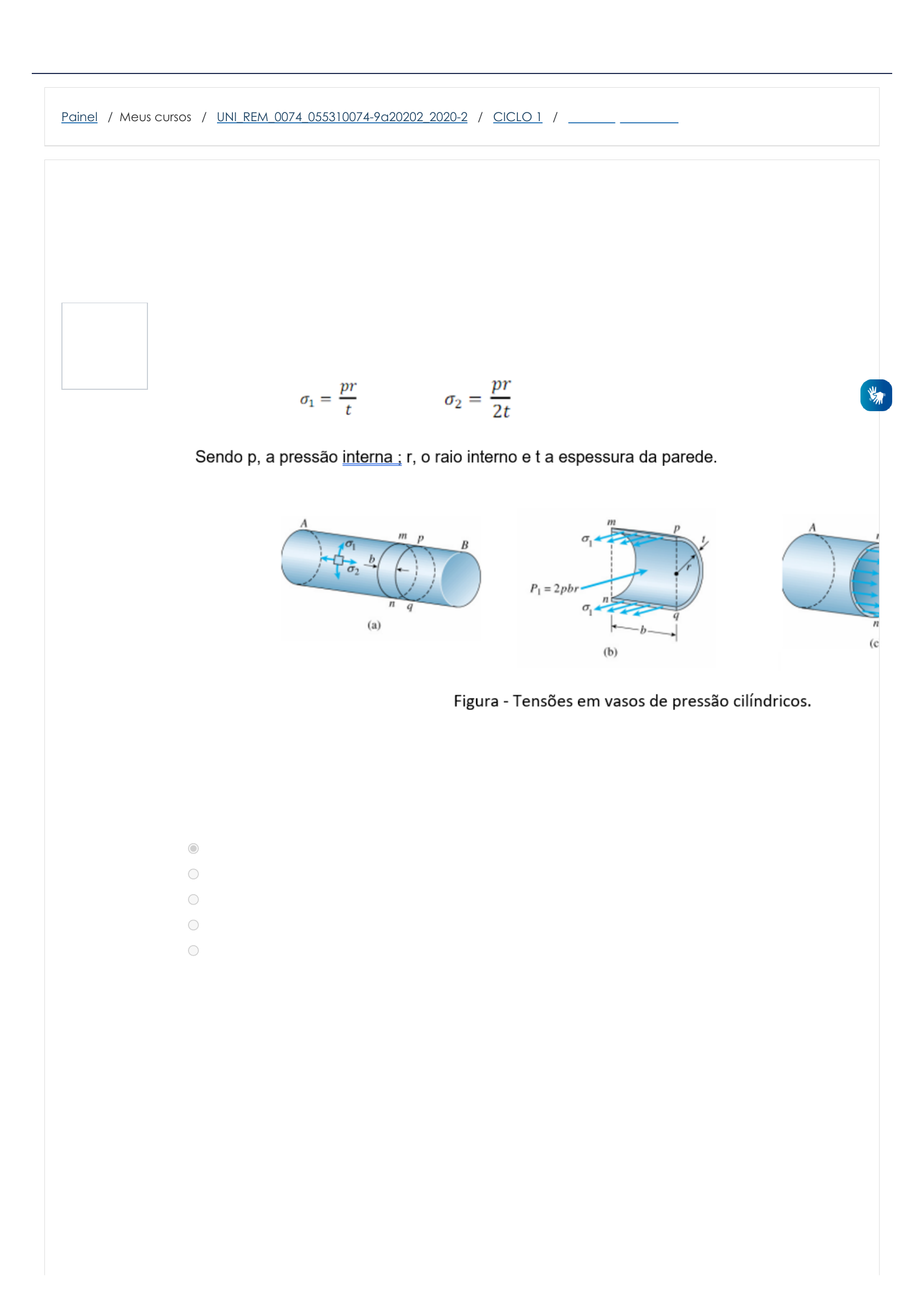

A Figura a seguir representa as tensões sofridas em vasos de pressão cilíndricos. Sendo σ1 e σ2 são as tensões
de membrana na parede, denominadas tensão circunferencial e longitudinal, respectivamente, dadas pelas
equações:

Um vaso de pressão cilíndrico tem diâmetro interno de 1,2 m e espessura 12 mm. A pressão interna máxima
que ele pode suportar, de modo que a tensão circunferencial máxima seja 140 MPa, é:
(FUMARC_2018_Adaptada)
Escolha uma:
a. 2,8 N/mm2
b. 28 N/ mm2
c. 56 N/ mm2
d. 5,6 N/mm2
e. 4,6 N/mm2
https://avagraduacao.unievangelica.edu.br/disciplinasonline/my/
https://avagraduacao.unievangelica.edu.br/disciplinasonline/course/view.php?id=3073
https://avagraduacao.unievangelica.edu.br/disciplinasonline/course/view.php?id=3073&section=3
https://avagraduacao.unievangelica.edu.br/disciplinasonline/mod/quiz/view.php?id=137767
16/09/2020 AVALIAÇÃO 1ª VA: Revisão da tentativa
https://avagraduacao.unievangelica.edu.br/disciplinasonline/mod/quiz/review.php?attempt=469170&cmid=137767 2/6
Questão 2
Completo
Atingiu 5,00 de
5,00
Questão 3
Completo
Atingiu 5,00 de
5,00
Conforme a NR-13, quando inexistente ou extraviado, o prontuário do vaso de pressão deve ser reconstituído
pelo empregador, com responsabilidade técnica do fabricante ou de PH, sendo imprescindível a
reconstituição das premissas de projeto, dos dados dos dispositivos de segurança e da memória de cálculo
da PMTA. Vasos de pressão construídos sem códigos de projeto, instalados antes da publicação desta Norma,
para os quais não seja possível a reconstituição da memória de cálculo por códigos reconhecidos, devem ter
PMTA atribuída por PH a partir dos dados operacionais e serem submetidos a inspeções periódicas, conforme
os prazos abaixo: A cerca desta, avalie os itens a seguir e responda o item correto.
I - 01 ano, para inspeção de segurança preditiva externa;
II - 04 anos, para inspeção de segurança periódica interna.
III - 02 ano, para inspeção de segurança periódica externa;
IV - 03 anos, para inspeção de segurança periódica interna.
É correto o que se afirma em:
Escolha uma:
a. I e II, apenas.
b. II, III e IV.
c. I e IV, apenas.
d. I, apenas.
e. IV, apenas.
De acordo com a NR-13, Vasos de pressão são equipamentos que contêm fluidos sob pressão interna ou
externa, diferente da atmosférica. Conforme NR-13, os vasos de pressão devem ser dotados dos seguintes
itens: Avalie os itens a seguir e responda o item correto:
I - Válvula de segurança ou outro dispositivo de segurança com pressão de abertura ajustada em valor igual
ou superior à PMTA, instalado diretamente no vaso ou no sistema que o inclui, considerados os requisitos do
código de projeto relativos a aberturas escalonadas e tolerâncias de calibração;
II - Vasos de pressão submetidos a vácuo devem ser dotados de dispositivos de segurança ou outros meios
previstos no projeto.
III - Sistema de segurança que defina formalmente o(s) meio(s) para evitar o bloqueio inadvertido de
dispositivos de segurança (Dispositivo Contra Bloqueio Inadvertido - DCBI), sendo que, na inexistência de tal
sistema formalmente definido, deve ser utilizado no mínimo um dispositivo fí co associado à sinalização de
advertência;
IV - Instrumento que indique a pressão de operação, instalado diretamente no vaso ou no sistema que o
contenha.
É correto o que se afirma em:
Escolha uma:
a. I e II.
b. II, III e IV.
c. I, III e IV.
d. I e IV.
e. II e III.
16/09/2020 AVALIAÇÃO 1ª VA: Revisão da tentativa
https://avagraduacao.unievangelica.edu.br/disciplinasonline/mod/quiz/review.php?attempt=469170&cmid=137767 3/6
Questão 4
Completo
Atingiu 5,00 de
5,00
Questão 5
Completo
Atingiu 5,00 de
5,00
De acordo com a NR-13, sobre a Pressão Máxima de Trabalho Admissível (PMTA), assinale a alternativa
INCORRETA. (TSE – 2012)
Escolha uma:
a. É a pressão máxima compatível com o código de projeto, resistência dos materiais, dimensões e
parâmetros operacionais.
b. Sendo alterada, devem-se executar ajustes na placa de identificação e outros elementos de controle
dependentes deste valor.
c. É calculada ou determinada, utilizando-se fórmulas e tabelas disponíveis no código de projeto
adequado a cada Vaso de Pressão.
d. O prontuário do vaso de pressão a ser fornecido pelo fabricante, deve conter entre outras informações
a metodologia para estabelecimento da PMTA;
e. Não se altera ao longo da vida do vaso de pressão em função da redução da resistência mecânica
dos materiais.
Um dos passos para se projetar um vaso de pressão consiste em determinar a pressão exercida pelo fluido em
suas superfícies. Para tanto se faz necessário aplicar conceitos como a Pressão Hidrostática e o Teorema de
Stevin.
O valor da pressão hidrostática depende da densidade do líquido, do valor da aceleração da gravidade
local e da altura de líquido acima do ponto considerado. Desta forma, a pressão hidrostática é calculada
usando-se a seguinte fórmula:
O Teorema de Stevin, nos diz que quando um líquido possui uma superfície livre, além da pressão hidrostática,
atuará sobre ele a pressão atmosférica. Este fato é o enunciado no teorema de Stevin que diz que a pressão
total em um ponto no interior de um líquido é dada pela soma da pressão hidrostática com a pressão
atmosférica.
Assim, a pressão total no interior de um líquido é calculada pela lei de Stevin ou lei fundamental da
hidrostática:
Em um tanque esférico de 10 m de diâmetro utilizado para armazenar gás butano, no estado líquido,
densidade aproximadamente 556 kg/m³, com pressão na superfície livre do líquido de 100 kPa (adotar
aceleração gravitacional 10m/s²), a pressão no fundo do tanque é: (UFPA_2018_adaptada)
Escolha uma:
a. 155,6 kPa.
b. 311,2 kPa.
c. 1556 kPa.
d. 100 kPa.
e. 44,4 kPa.
16/09/2020 AVALIAÇÃO 1ª VA: Revisão da tentativa
https://avagraduacao.unievangelica.edu.br/disciplinasonline/mod/quiz/review.php?attempt=469170&cmid=137767 4/6
Questão 6
Completo
Atingiu 5,00 de
5,00
Questão 7
Completo
Atingiu 5,00 de
5,00
Questão 8
Completo
Atingiu 5,00 de
5,00
Segundo a NR 13, os vasos de pressão são classificados em categorias segundo a classe de fluido e o
potencial de risco. A anilina é um produto químico usado para fabricar uma ampla variedade produtos como
por exemplo a espuma de poliuretano, a anilina é da classe: (Petrobras_2014_adaptada)
Escolha uma:
a. classe E
b. classe A
c. classe D
d. classe C
e. classe B
Em relação às recomendações para os vasos de pressão expressas na NR-13, avalie as afirmações a seguir:
I - Quando inexistente ou extraviado, o prontuário do vaso de pressão deve ser reconstituído pelo
empregador, com responsabilidade técnica do fabricante ou de PH, sendo imprescindível a reconstituição
das premissas de projeto, dos dados dos dispositivos de segurança e da memória de cálculo da PMTA.
II - Vasos de pressão construídos sem códigos de projeto, instalados antes da publicação desta Norma, para
os quais não seja possível a reconstituição da memória de cálculo por códigos reconhecidos, devem ter
PMTA atribuída por PH a partir dos dados operacionais e serem submetidos a inspeções periódicas, até sua
adequação definitiva, conforme os prazos: a) 01 ano, para inspeção de segurança periódica interna; b) 03
anos, para inspeção de segurança periódica externa.
III - Os vasos de pressão categorias IV ou V de fabricação em série, certificados pelo Instituto Nacional de
Metrologia, Qualidade e Tecnologia - INMETRO, que possuam válvula de segurança calibrada de fábrica
ficam dispensados da inspeção inicial, desde que instalados de acordo comas recomendações do
fabricante.
É correto o que se afirma em:
Escolha uma:
a. I e III apenas
b. III apenas;
c. I, apenas;
d. II, apenas;
e. I, II e III.
Os Testes de Pressão aplicados em vasos de pressão são realizados por meio de fluido compressível ou
incompressível ou uma mistura de ambos, até um dado valor de pressão. Os testes de pressão são a última
prova por que passam os vasos de pressão antes que sejam entregues a operação. A cerca deste assunto
avalie os itens a seguir:
I – Os Testes de Pressão são executados com a finalidade de aliviar as tensões residuais, avaliar a integridade
e a resistência estrutural dos componentes sujeitos a pressão, dentro das condições estabelecidas para a sua
realização.
II - São realizados para verificar se a estanqueidade de todas as juntas soldadas e conexões de do
equipamento e submete-lo a um nível de tensões superior ao que estará sujeito em condições normais, pela
primeira vez, promovendo alívio de tensões provenientes das continuidades geométricas.
III- Pode-se realizar testes hidrostáticos, pneumáticos ou mistos, sendo os mais comuns os primeiros.
IV - O teste pneumático ou o misto, só deverão ser realizados em casos excepcionais, devido ao grande
perigo que representam.
É correto o que se afirma em:
Escolha uma:
a. II e III.
b. I, III e IV.
c. I, II e III.
d. I e IV.
e. I e II.
16/09/2020 AVALIAÇÃO 1ª VA: Revisão da tentativa
https://avagraduacao.unievangelica.edu.br/disciplinasonline/mod/quiz/review.php?attempt=469170&cmid=137767 5/6
Questão 9
Completo
Atingiu 5,00 de
5,00
A  NR-13, deve ser aplicada aos seguintes equipamentos:
a) todos os equipamentos enquadrados como caldeiras conforme subitens 13.4.1.1 e 13.4.1.2;
b) vasos de pressão cujo produto P.V seja superior a 8 (oito), onde P é a pressão máxima de operação em
kPa, em módulo, e V o seu volume interno em m³;
c) vasos de pressão que contenham fluido da classe A, especificados na alínea "a" do subitem 13.5.1.2,
independente das dimensões e do produto P.V;
d) recipientes móveis com P.V superior a 8 (oito) ou com fluido da classe A, especificado na alínea "a" do
subitem 13.5.1.2.
e) tubulações ou sistemas de tubulação ligados a caldeiras ou vasos de pressão, categorizados, conforme
subitens 13.4.1.2 e 13.5.1.2, que contenham fluidos de classe A ou B, conforme a alínea "a" do subitem 13.5.1.2
desta NR;
f) tanques metálicos de superfície para armazenamento e estocagem de produtos finais ou de matérias
primas, não enterrados e com fundo apoiado sobre o solo, com diâmetro externo maior do que 3 m (três
metros), capacidade nominal maior do que 20.000 L (vinte mil litros), e que contenham fluidos de classe A ou
B, conforme a alínea "a" do subitem 13.5.1.2 desta NR.
Para efeito da NR-13, os vasos de pressão são classificados em categorias segundo o tipo de fluido e o
potencial de risco, conforme tabela abaixo:
Fonte: NR-13 Atualizada, conforme portaria MTb n.º 1082, de 18 de dezembro de 2018. NR-13 CALDEIRAS,
VASOS DE PRESSÃO, TUBULAÇÕES E TANQUES METÁLICOS DE ARMAZENAMENTO. Disponível em:
https://dhg1h5j42swfq.cloudfront.net/2018/12/20072433/PORTARIA-N%C2%BA-1.082-DE-18-DE-DEZEMBRO-DE-
2018-Di%C3%A1rio-Oficial-da-Uni%C3%A3o-Imprensa-Nacional.pdf
Baseado nestas informações avalie se o vasos ou tubulações descritas a seguir devem ser enquadradas a NR-
13 e, caso se enquadre, Indique qual a catergoria do vasos de pressão para este caso a seguir:
Equipamento: Tubulação de água localizada na saída de uma bomba centrífuga
Temperatura de operação: 60ºC
Volume geométrico: 30 litros
Pressão máxima de operação: 5,0kgf/cm2
Produto: Água
Escolha uma:
a. Categoria II.
b. Categoria V.
c. Categoria III.
d. Não se enquadra na NR-13.
e. Categoria IV.
16/09/2020 AVALIAÇÃO 1ª VA: Revisão da tentativa
https://avagraduacao.unievangelica.edu.br/disciplinasonline/mod/quiz/review.php?attempt=469170&cmid=137767 6/6
Resumo de retenção de dados
Obter o aplicativo para dispositivos móveis
Questão 10
Completo
Atingiu 0,00 de
5,00
Em relação aos critérios para escolha entre Divisão 1 e Divisão 2 em um projeto de vaso de pressão, existem
situações de projeto em que a aplicação da divisão 2 é mandatória. A cerca destas situações avalie as
afirmações abaixo e marque a alternativa correta:
I - Sempre que um vaso de pressão está sujeito a carregamentos cíclicos e gradientes térmicos, deve ser
projetado por esta divisão (Divisão 2), pois apenas nela estão previstas metodologias de cálculos para estas
exigências.
II - Equipamentos com pressão interna de projeto superior a 2685 kPa, pois a divisão 1 limita o seu escopo a
este valor.
III - Caso haja nenhuma das condições acima, deve ser feita uma análise de custo e prazos para a seleção
da Divisão a ser adotada.
IV - A Divisão 2 permite espessuras mais finas devidas as tensões admissíveis mais baixas, porém exige exames,
testes e inspeção mais rigorosos (por exemplo radiografia total), o mesmo ocorrendo com detalhes
construtivos.
Escolha uma:
a. V – F – F – F
b. V – F – V – F
c. V – F – V – V
d. F – V – F – V
e. V – V – V – V
