DISTRIBUIÇÃO DE ENERGIA ELÉTRICA

Prévia do material em texto

27/09/2021 17:27 Estácio: Alunos
https://simulado.estacio.br/alunos/ 1/5

Simulado AV
Teste seu conhecimento acumulado

Disc.: DISTRIBUIÇÃO DE ENERGIA ELÉTRICA
Aluno(a): TIAGO OLIVEIRA SILVA 202108526411
Acertos: 9,0 de 10,0 27/09/2021


Acerto: 1,0 / 1,0

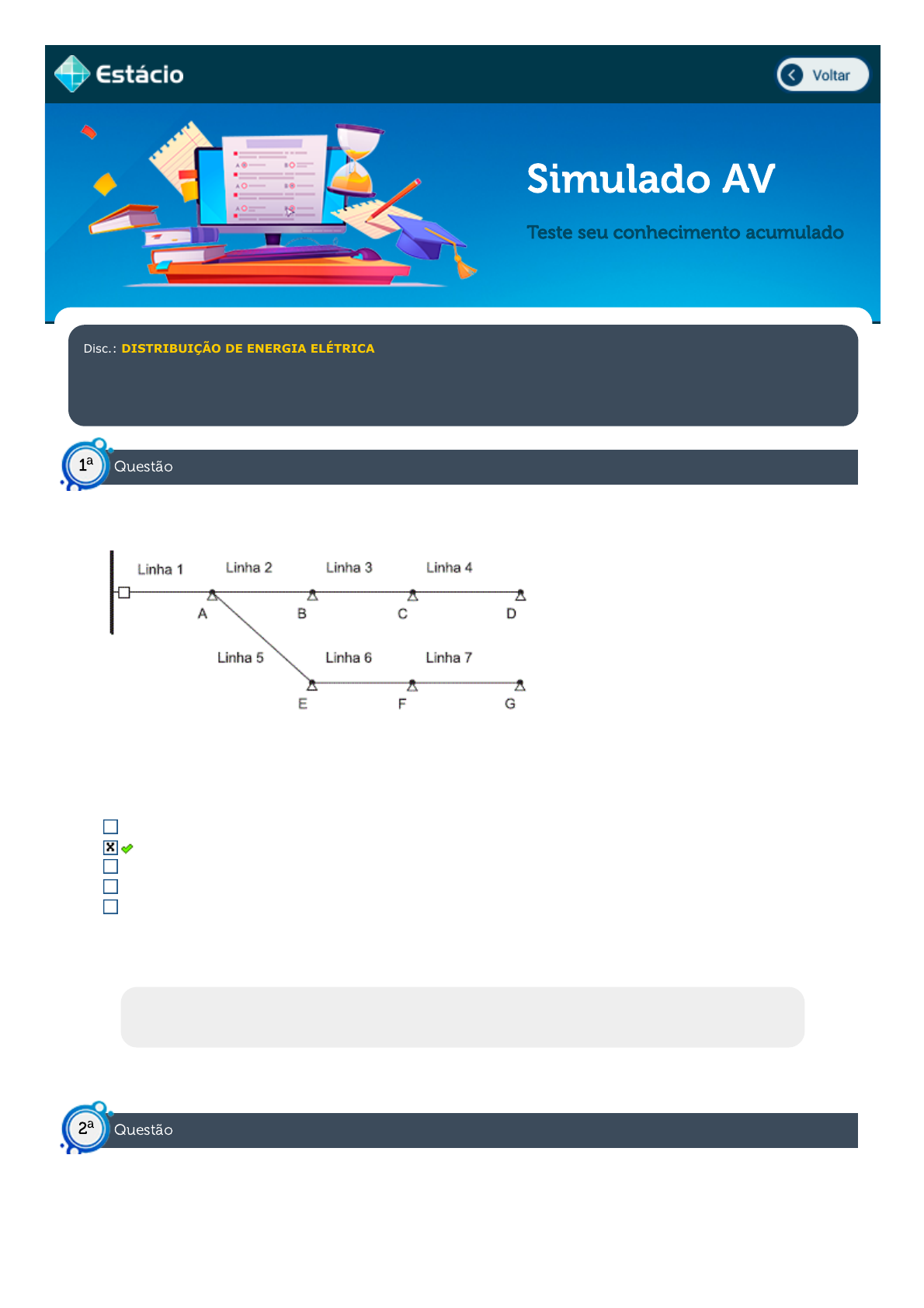

Observe o diagrama abaixo de um alimentador de distribuição protegido unicamente por um disjuntor de
proteção.
O alimentador atende a 7 pontos de entrega através de 7 linhas de distribuição. Cada linha de distribuição
possui taxa de falha, relacionada à ocorrência de interrupções permanentes, de 0,1 ocorrências/ano. Demais
componentes podem ser considerados 100% confiáveis. Limites de capacidade podem ser desconsiderados.
Assinale a alternativa que correspondente ao valor de taxa de falha no ponto de entrega G.
0,8 ocorrências/ano
 0,7 ocorrências/ano
0,4 ocorrências/ano
0,5 ocorrências/ano
0,6 ocorrências/ano
Respondido em 27/09/2021 17:24:03


Explicação:
Resposta correta: 0,7 ocorrências/ano


Acerto: 1,0 / 1,0
O sistema elétrico brasileiro é considerado de grande complexidade, tendo em vista várias particularidades,
por exemplo, a predominância de geração hidrelétrica, a extensão territorial e as grandes distâncias entre os
sistemas de geração e os centros consumidores. Vários agentes estão envolvidos em diversas instâncias,
visando a garantir o pleno funcionamento desse sistema com qualidade e economia. Considere as seguintes
entidades ligadas ao setor elétrico brasileiro:
 Questão1
a
 Questão2
a
https://simulado.estacio.br/alunos/inicio.asp
javascript:voltar();
27/09/2021 17:27 Estácio: Alunos
https://simulado.estacio.br/alunos/ 2/5
1. ONS;
2. EPE;
3. ANEEL;
4. CMSE.
A seguir são apresentadas algumas das responsabilidades de agentes do sistema elétrico brasileiro, que
devem ser associadas às respectivas entidades.
P) Realização de pesquisas em áreas de planejamento e operação do sistema elétrico, estudos econômico-
financeiros e energéticos bem como execução de ensaios em equipamentos de alta tensão.
Q) Opera e coordena o sistema elétrico Brasileiro, suas atribuições incluem o planejamento e operação dos
sistemas e a administração de novas instalações.
R) Prestação de serviços na área de estudos e pesquisas, visando ao planejamento do setor energético
brasileiro em suas diversas fontes, por exemplo, elétrica, de petróleo, de carvão e à eficiência energética.
S) Regulação e fiscalização da geração, transmissão, distribuição e comercialização da energia elétrica.
T) Garante a segurança do suprimento de energia em todo Brasil, nesse contexto são avaliados os
desenvolvimentos dos setores de geração, transmissão, distribuição e comercialização.
A associação correta entre as responsabilidades das entidades e suas respectivas siglas é:
I - T, II - S, III - Q e IV - R
 I - Q, II - R, III - S e IV - T
I - R, II - T, III - S e IV - P
I - P, II - R, III - T e IV - Q
I - S, II - P, III - Q e IV - T
Respondido em 27/09/2021 17:24:13


Explicação:
Resposta correta: I - Q, II - R, III - S e IV - T


Acerto: 1,0 / 1,0
Analise as seguintes afirmativas considerando a classificação das unidades consumidoras segundo a Resolução
Normativa 414/2010 da ANEEL.
I. Qualquer unidade consumidora de energia elétrica será classificada em um dos dois grupos: A (alta tensão)
ou B (baixa tensão).
II. As unidades consumidoras rurais são enquadradas no grupo denominado de baixa tensão.
III. O que define as unidades consumidoras como grupo de alta tensão é o recebimento de tensão superior a
2,3 quilovolts (KV) ou o atendimento a partir de sistema subterrâneo de distribuição em tensão secundária,
caracterizado pela tarifa binômia.
Está CORRETO o que se afirma em:
I, apenas.
I, II e III.
II e III, apenas.
I e III
 I e II, apenas.
Respondido em 27/09/2021 17:24:22


Explicação:
Resposta correta: I e II, apenas.


Acerto: 0,0 / 1,0
 Questão3
a
 Questão
4a
27/09/2021 17:27 Estácio: Alunos
https://simulado.estacio.br/alunos/ 3/5
Um transformador tem uma relação de espiras de 5:2 entre o primário e o secundário. Na entrada desse
transformador, há uma corrente de 25 A, e na saída foi medida a corrente de 10 A. Assinale a alternativa que
indica o esquema de ligação do primário e do secundário, respectivamente:
Delta-delta
Não é possível identificar o esquema com essas informações
 Estrela-delta
 Estrela-estrela
Delta-estrela
Respondido em 27/09/2021 17:25:29


Explicação:
Resposta correta: Estrela-delta


Acerto: 1,0 / 1,0
Uma fábrica, cujo fator de potência de operação é de 0,92 indutivo, adquiriu novos pequenos motores para
suprir uma inovadora linha de produção. Após a instalação desses motores, verificou-se que:
 O fator de potência da instalação diminuiu
A demanda permaneceu constante
O fator de potência da instalação não sofreu alteração
O consumo diminuiu
O fator de potência da instalação aumentou
Respondido em 27/09/2021 17:24:44


Explicação:
Resposta correta: O fator de potência da instalação diminuiu


Acerto: 1,0 / 1,0
Um transformador abaixador tem no circuito primário uma tensão de 13,8 kV e uma corrente de 4 A. Se a
tensão no circuito secundário é de 380 V, então, desprezando as perdas, qual é a corrente no secundário?
9,08 A
138,95 A
83,97 A
250,91 A
 145,26 A
Respondido em 27/09/2021 17:25:40


Explicação:
Resposta correta: 145,26 A


Acerto: 1,0 / 1,0
 Questão5
a
 Questão6
a
 Questão7
a
27/09/2021 17:27 Estácio: Alunos
https://simulado.estacio.br/alunos/ 4/5
Com relação às características da operação do arranjo de subestação denominado barramento principal e de
transferência, analise as afirmativas a seguir.
I. Esse tipo de arranjo permite a livre manobra de qualquer disjuntor dos circuitos alimentadores sem
desligamento do circuito alimentador adjacente.
II. O encargo da proteção de um dos alimentadores pode ser transferido ao disjuntor de acoplamento de
barras (também chamado de disjuntor de amarre ou disjuntor de transferência).
III. O barramento de transferência opera normalmente energizado, ou seja, esse barramento fica energizado
mesmo quando não há situação de contingência na subestação.
Está correto o que se afirma em?
III, apenas.
II, apenas.
I, apenas.
II e III, apenas.
 I e II, apenas.
Respondido em 27/09/2021 17:25:47


Explicação:
Resposta correta: I e II, apenas.


Acerto: 1,0 / 1,0
O gráfico representa a potência absorvida, em kW, por dois consumidores durante as 24 horas do dia. A
potência instalada do consumidor 1 é 1600 kW e a do consumidor 2, 1800 kW.
Com base no gráfico e nos dados fornecidos, qual é o fator de diversidade do conjunto das cargas 1 e 2?
 1,50
0,67
0,88
0,90
1,20
Respondido em 27/09/2021 17:25:53


Explicação:
Resposta correta: 1,50


 Questão8
a
9a
27/09/2021 17:27 Estácio: Alunos
https://simulado.estacio.br/alunos/ 5/5
Acerto: 1,0 / 1,0
Sobre o sistema abaixo, assinale a alternativa incorreta:
 Se ocorrer uma falha de 700 A no ponto a, a seletividade do sistema funcionara efetivamente
Se ocorrer uma falha de 790 A no ponto b, a seletividade do sistema funcionara efetivamente
Se ocorrer uma falha de 790 A no ponto a, a seletividade do sistema funcionara efetivamente
Se ocorrer uma falha de 700 A no ponto b, a seletividade do sistema funcionara efetivamente
Se ocorrer uma falha de 750 A no ponto b, a seletividade do sistema funcionara efetivamente
Respondido em 27/09/2021 17:26:30


Explicação:
Resposta correta: Se ocorrer uma falha de 700 A no ponto a, a seletividade do sistema funcionara efetivamente


Acerto: 1,0 / 1,0
Indique qual é o elo fusível que deve ser utilizado na proteção do primário de um transformador monofásico 25
kVA:
 2H
1H
3H
0,5H
5H
Respondido em 27/09/2021 17:26:01


Explicação:
Resposta correta: 2H











 Questão
 Questão10
a
