UFCG - CCT - UAF P2021-2e
DISCIPLINA: MECÂNICA GERAL (I)
PROFESSOR: ac buriti
ALUNO: ______________________________________________MAT _______________________ Data _________ Nota ______________
LISTA 01- 23 de junho P2021 – 2e
Enviar de com 7 dias após a entrega para acburiti02@yahoo.com.br com nome completo e turma com formato T01 (S08-Q10) ou T02 (S16 – I14)

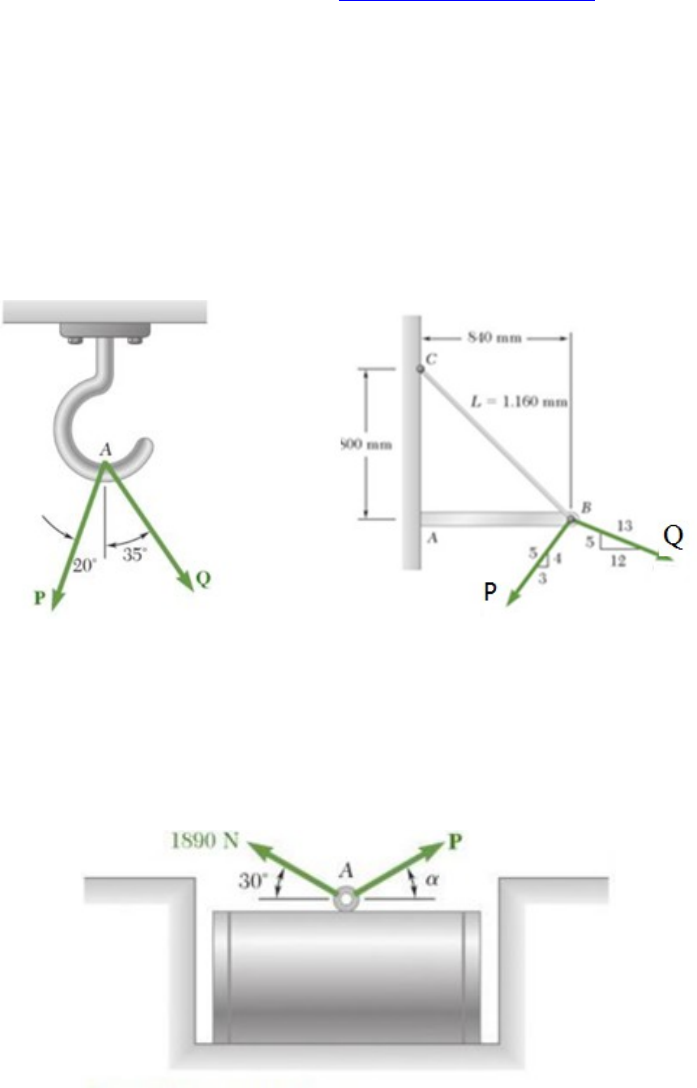

P01 - Duas forças P e Q são aplicadas no ponto A de um suporte tipo gancho (Figura A) e no ponto B (Figura B). Sabendo que a intensidade de P vale 500 N e de Q = 750 N, esboçe graficamente a intensidade, a direção e o sentido da resultante usando (a) a lei do paralelogramo, (b) a regra do triângulo e (c) o método vetorial. Compare entre sí os resultados encontrados por trigonometria e por algébra vetorial para cada sistema mecânico apresentado. (d) Qual o erro percentual (relativo) entre os resultados encontrados com relação ao valor médio? e (e) qual método lhe foi mais conveniente?

 Figura A Figura B
P02 - Uma peça cilíndrica de 1200 N é posicionada numa cavidade. Determine a força P (vetor) necessária para que a força resultante seja vertical, se possível.
P03 - Uma carga Q de 1000N é apoiada no cabo ACB através de uma roldana. À um segundo cabo, cabo CAD, é aplicada uma força vertical P. Para a posição indicada, determine a intensidade da força P.
P04 – Duas força P e Q são aplicadas a uma conexão de avião. Determine a intensidade e o vetor da cada uma das forças sabendo que a conexão está em equilíbrio e que as trações nas barras A e B são 2400 N e 5000 N.
FA
A
FB
50
B
40
P
P05 – Um cilindro hidráulico BD exerce sobre o membro ABC uma força P dirigida ao longo da linha BD. Sabendo que P tem uma componente perpendicular a ABC de 750 N, determine (a) a intensidade da força P, (b) sua componente paralela a ABC.
BOM APRENDIZADO!!!
