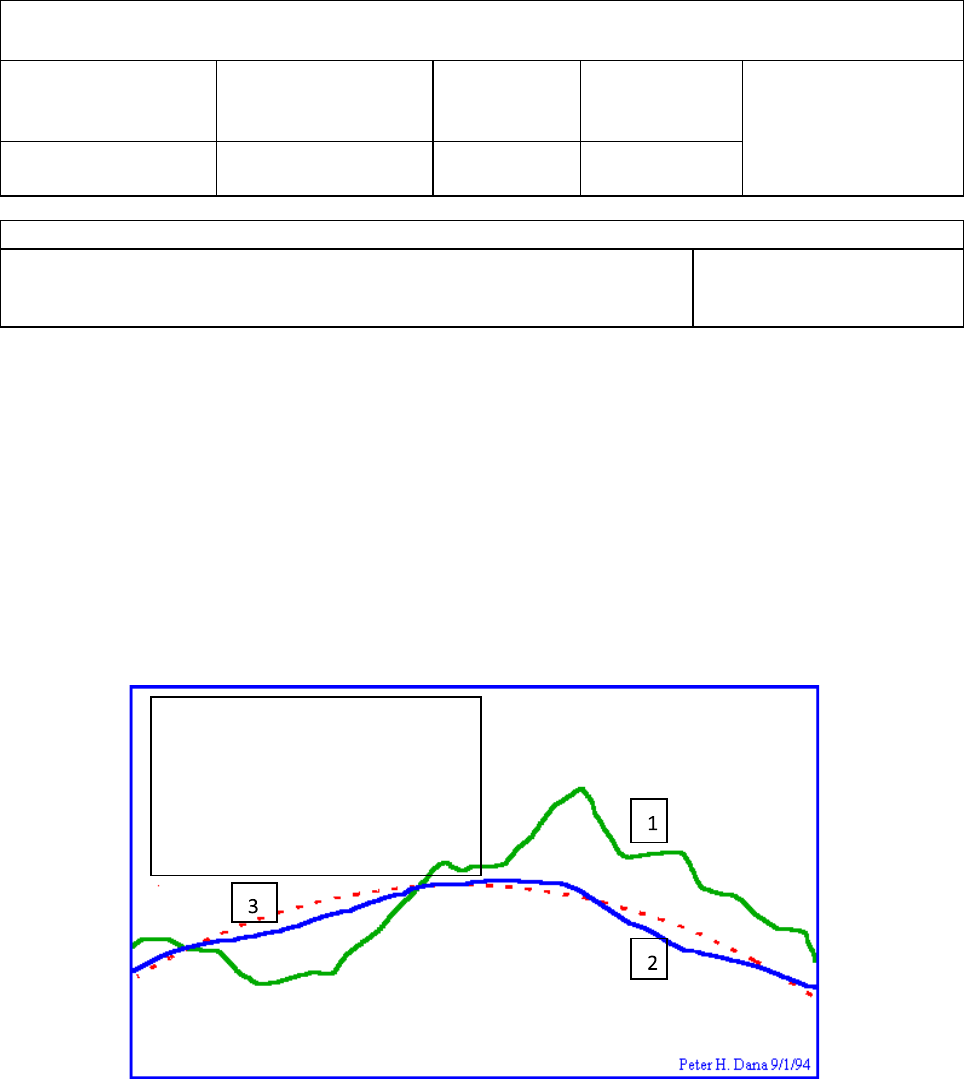

01) Numere a figura. (Valor: 1,0)


02) Numa competição de balonismo, os competidores devem sair de Torres (RS) e chegar a Osório
(RS), perfazendo uma distância de 102 km, em linha reta. A coordenação da competição distribuiu
às equipes um mapa, em folha A4 (210 mm x 297 mm), com o trajeto e pontos de referência. Qual
a escala apropriada para representar no mapa todo o trajeto percorrido em linha reta e os pontos
de referência entre as duas localidades? (Valor: 1,0)

102Km = 1,02 x 108mm

1,02 x 108mm / 210 = 485.714,29

1,02 x 108mm / 297 = 343.434,34
Então a escala apropriada seria de no mínimo 1: 343.434,34, porém utilizaria
1:350.000 para margens maiores.



) Geóide (
) Superfície Topográfica (
) Elipsóide ( 3

 1

 2
03) Levando em consideração que se trata de um Nivelamento Geométrico Composto, complete
a planilha de cálculo abaixo: (Valor: 2,5)

Estaca
Visada Altura do
Instrumento
Cotas
Calculadas Ré Intermediária Mudança
RN-1 0,169 152,592 152,423
2 2,455 150,137
3 3,528 149,064
3 0,708 149,772 149,064
4 1,559 148,213
5 3,052 146,72
5 1,102 147,822 146,72
6 2,955 144,867
7 3,513 144,309
7 0,86 145,169 144,309
8 1,257 143,912
9 2,113 143,056
10 3,435 141,734
10 0,804 142,538 141,734
11 0,912 141,626
12 1,215 141,323
13 2,300 140,238
14 3,008 139,53
15 3,626 138,912
∑ 𝑅é-∑ 𝑀𝑢𝑑𝑎𝑛ç𝑎 = Cota 15 – Cota Rn1
3,643 – 17,154 = 138,912 – 152,423
-13,511 = -13,511 ( Conferido, está ok)

04) Indique, nos desenhos de mira abaixo, os seguintes valores: 1,658; 1,725; 2,743 e 2,655. (Valor:
2,0)


1,725
1,658
2,743
2,655
05) Faça as devidas transformações. (Valor: 1,5)
a) 34°17′25” 𝑝𝑎𝑟𝑎 𝑟𝑎𝑑;


b)
11𝜋
6
 rad para º




c) 225 grad para rad



d) 3,25h para min
3,25 x 60 = 195 min
34º17´25´´ ≅34,29º (utilizei a calculadora cientifica para conversão)
Graus Rad
180 -------------𝜋
34,29 ------- x
180x = 34,29 𝜋
x =
34,29𝜋
180

x = ≅ 0,60 Rad

Graus Rad
180 --------𝜋
x ---------
11𝜋
6

x 𝜋 = 180 .
11𝜋
6

x = 330º

gRad Graus
 1 -------0,9º
225 -----x
x = 0,9 . 225
x= 202,5º


Graus Rad
180 --------𝜋
202,5 -----x
180x = 202,5 𝜋
x =
202,5𝜋
180

x ≅ 3,53 Rad
