Olá, futuro engenheiro!

Uma das habilidades mais essenciais no campo da engenharia é a capacidade de visualizar e interpretar objetos tridimensionais a partir de representações bidimensionais. O sistema de projeção ortogonal, idealizado por Gaspard Monge, nos permite representar todas as faces de um objeto em suas verdadeiras grandezas por meio de vistas distintas. No entanto, a verdadeira maestria não está apenas em ler as vistas, mas em construir vistas faltantes a partir de uma já existente, demonstrando um profundo entendimento da correlação espacial entre elas.

Imagine que você é um desenhista júnior em uma indústria metalúrgica. Seu líder de equipe entrega a você o desenho dimensionado da Vista Frontal de um novo componente de máquina e informa a profundidade total da peça. Para uma verificação rápida do design, ele pede que você esboce as vistas restantes. Ele diz: "Preciso que você demonstre sua compreensão da projeção ortogonal. Usando essa vista frontal como base, desenhe rapidamente a vista superior e a lateral esquerda. Nesse momento, não se preocupe com margens ou cotas, foque apenas na representação correta das formas e na projeção de todos os detalhes, como furos e chanfros".

Dados da Peça:

- Profundidade total da peça: 80 mm.

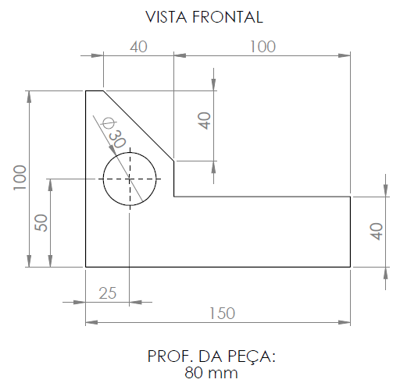

- Vista frontal (fornecida abaixo): você deverá desenhar essa vista em sua folha como ponto de partida, seguindo as medidas exatas (em milímetros) indicadas na figura.

Figura 1 - Vista frontal da peça

Fonte: o autor.

Com base na vista frontal fornecida e na profundidade total da peça, você deverá construir, em uma folha em branco, o desenho das três vistas principais. Siga as etapas:

- Desenho da vista frontal: em uma folha de papel em branco, utilizando seus instrumentos de desenho, desenhe a vista frontal da peça, respeitando rigorosamente as medidas fornecidas na imagem (desenhe em escala 1:1, ou seja, 150 mm serão 15 cm no papel).

- Construção das vistas faltantes: a partir da vista frontal que você desenhou e da profundidade de 80 mm, utilize as técnicas de projeção ortogonal no 1º diedro para construir a vista superior e a vista lateral esquerda da peça.

Posicione as vistas corretamente em relação à vista frontal.

Represente de forma precisa como o furo e o chanfro aparecem nessas novas projeções.

Utilize linha contínua para as arestas visíveis e linha tracejada para as arestas não visíveis.

- Atenção: para essa atividade, não é necessário desenhar margens, legenda (carimbo) ou inserir as cotas (dimensões) no seu desenho. O foco é exclusivamente a representação correta das vistas.

Orientações:

Essa atividade deve ser realizada obrigatoriamente à mão, utilizando instrumentos de desenho (lápis/lapiseira, borracha, réguas, esquadros, compasso). Não será aceito o uso de softwares CAD.

Utilize uma folha de papel em branco (sulfite A4, por exemplo).

O seu envio final deverá ser uma foto ou um escaneamento de alta qualidade do seu desenho, em um arquivo único (formato PDF ou JPG).

Serão avaliados: a precisão na construção das vistas superior e lateral a partir da vista frontal; a correta posição relativa das vistas (padrão 1º diedro); e a representação correta de todas as arestas, incluindo as linhas tracejadas para detalhes não visíveis.
