Exercícios – Diagrama Unifilar

1) Represente em diagrama unifilar da instalação elétrica de 3 lâmpadas
incandescentes de 40W/220V comandadas por 1 interruptor triplo e mais 1 tomada
monofásica com aterramento em tubulação própria, no mesmo circuito.

 DIAGRAMA UNIFILAR

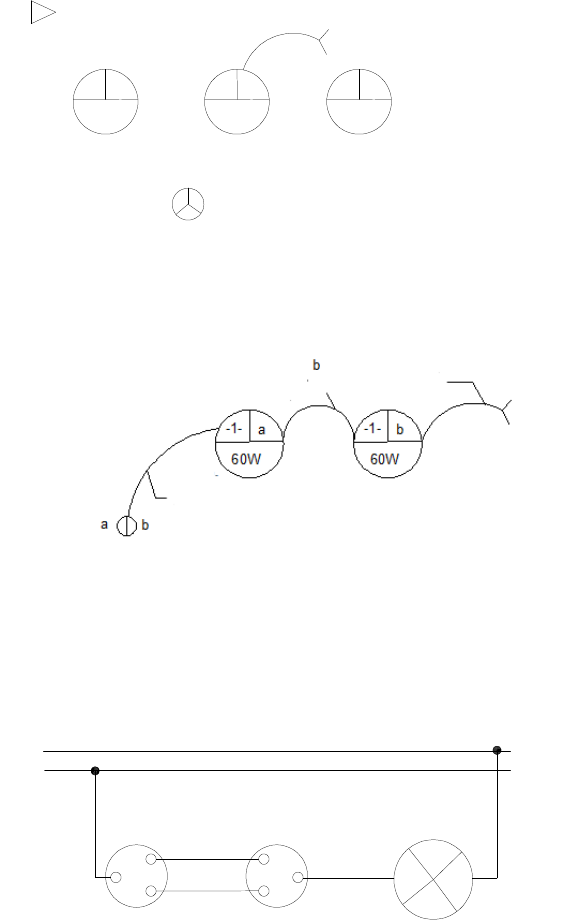

2 – Faça o diagrama unifilar da instalação abaixo



3) Represente em diagrama unifilar da instalação elétrica de 1 lâmpada incandescente de
100W/220V, comandada por interruptores paralelos de acordo com o diagrama multifilar:

DIAGRAMA MULTIFILAR
1x100W/220V
Retorno
Cond.
Neutro
Cond.
Fase
N
R
Retorno
Retorno
Terminal
Comum
Terminal
Comum



4- Em uma situação hipotética de implantação de uma obra de construção civil, foram
solicitadas a um engenheiro júnior, pelo gerente do empreendimento, várias tarefas,
destacando-se as relacionadas com as instalações elétricas. Como primeira tarefa, o
gerente do empreendimento solicitou que o engenheiro comprasse interruptores para
instalação das 3 salas, uma com sistema three way (paralelo) e as outras duas salas com
sistema four way (intermediario). Qual das alternativas abaixo está correta?

A - 1 interruptor duplo e 6 paralelos.
B - 2 interruptor intermediário e 4 paralelos.
C - 3 interruptor paralelo e 3 intermediário.
D - 6 interruptor paralelo e 2 intermediário.
E - 2 interruptor intermediário e 3 paralelos.

5- Represente em diagrama multifilar na instalação elétrica em tensão de linha de 220V
entre fases, sendo o circuito 1 composto por 2 lâmpadas incandescentes de 40W/127V e
60W/127V, respectivamente comandadas por 1 interruptor simples de 2 seções, e o
circuito 2 deverá comandar 1 tomada de 220V e outra de 127V, onde abaixo possui as
fases, neutros, retornos e proteção (aterramento).
É composto por fases 1, 2 e 3, N (neutro) R (retorno) e Pe (terra).

A - Complete o diagrama multifilar abaixo correspondente aos circuitos:



6 - No projeto de uma instalação elétrica em baixa tensão, há vários critérios para a
divisão da instalação em circuitos. A respeito deste assunto, assinale a opção correta.

A – Segundo a NBR5410 os circuitos de iluminação podem fazer parte dos mesmos
circuitos das TUGs, desde que não sejam de área molhada e a secção do condutor de
devem ser 2,5mm².
B - Os Circuitos independentes para equipamentos devem ser previstos somente se o
equipamento tiver capacidade nominal de corrente superior a 30 A.
C - É recomendado limitar a potência máxima dos circuitos de iluminação, e, dependendo
da tensão nominal da instalação, este limite é diferente.
D - Em uma instalação elétrica alimentada por duas ou três fases, as cargas devem ser
concentradas em somente uma das fases a fim
condutores.
E - Um circuito que atende pontos de tomada situados na área de serviço de uma
residência deve ter sua potência limitada a, no máximo, 300 VA.
7-Em uma situação hipotética de implantação de uma obra de constr
solicitadas a um engenheiro júnior, pelo gerente do empreendimento, várias tarefas,
destacando-se as relacionadas com as instalações elétricas. Como primeira tarefa, o
gerente do empreendimento solicitou que o engenheiro fizesse a distrib
iluminação de uma das salas do escritório da obra, que se encontra com suas tubulações
secas (eletrodutos e caixas sem fiação) já distribuídas e que não poderão sofrer alteração
alguma ou acréscimo. O circuito é único e monofásico. Consid
e a simbologia da norma ABNT NBR 5410 e 5444, qual dos esquemas abaixo seria
correto o engenheiro apresentar para o gerente, como a solução para a instalação
solicitada?

ojeto de uma instalação elétrica em baixa tensão, há vários critérios para a
divisão da instalação em circuitos. A respeito deste assunto, assinale a opção correta.
Segundo a NBR5410 os circuitos de iluminação podem fazer parte dos mesmos
s TUGs, desde que não sejam de área molhada e a secção do condutor de
Os Circuitos independentes para equipamentos devem ser previstos somente se o
equipamento tiver capacidade nominal de corrente superior a 30 A.
mitar a potência máxima dos circuitos de iluminação, e, dependendo
da tensão nominal da instalação, este limite é diferente.
Em uma instalação elétrica alimentada por duas ou três fases, as cargas devem ser
concentradas em somente uma das fases a fim de reduzir o efeito das perdas nos
Um circuito que atende pontos de tomada situados na área de serviço de uma
residência deve ter sua potência limitada a, no máximo, 300 VA.

Em uma situação hipotética de implantação de uma obra de constr
solicitadas a um engenheiro júnior, pelo gerente do empreendimento, várias tarefas,
se as relacionadas com as instalações elétricas. Como primeira tarefa, o
gerente do empreendimento solicitou que o engenheiro fizesse a distrib
iluminação de uma das salas do escritório da obra, que se encontra com suas tubulações
secas (eletrodutos e caixas sem fiação) já distribuídas e que não poderão sofrer alteração
alguma ou acréscimo. O circuito é único e monofásico. Considerando essas informações
e a simbologia da norma ABNT NBR 5410 e 5444, qual dos esquemas abaixo seria
correto o engenheiro apresentar para o gerente, como a solução para a instalação
ojeto de uma instalação elétrica em baixa tensão, há vários critérios para a
divisão da instalação em circuitos. A respeito deste assunto, assinale a opção correta.
Segundo a NBR5410 os circuitos de iluminação podem fazer parte dos mesmos
s TUGs, desde que não sejam de área molhada e a secção do condutor de
Os Circuitos independentes para equipamentos devem ser previstos somente se o
mitar a potência máxima dos circuitos de iluminação, e, dependendo
Em uma instalação elétrica alimentada por duas ou três fases, as cargas devem ser
de reduzir o efeito das perdas nos
Um circuito que atende pontos de tomada situados na área de serviço de uma
Em uma situação hipotética de implantação de uma obra de construção civil, foram
solicitadas a um engenheiro júnior, pelo gerente do empreendimento, várias tarefas,
se as relacionadas com as instalações elétricas. Como primeira tarefa, o
gerente do empreendimento solicitou que o engenheiro fizesse a distribuição elétrica da
iluminação de uma das salas do escritório da obra, que se encontra com suas tubulações
secas (eletrodutos e caixas sem fiação) já distribuídas e que não poderão sofrer alteração
erando essas informações
e a simbologia da norma ABNT NBR 5410 e 5444, qual dos esquemas abaixo seria
correto o engenheiro apresentar para o gerente, como a solução para a instalação

8-Em um circuito monofásico de 220V de uma instalação elétrica residencial, há uma
ligação em three-way. Nesse tipo de ligação são utilizados dois interruptores e, em cada
um deles é ligado um conjunto de condutores composto de:



9-Fazer o diagrama unifilar na planta abaixo em uma edificação com alimentação bifásica
220V, colocando o QD no corredor. Padrão com entrada subterrânea e caixa de
passagem.

DISJUNTOR DR GERAL

DISJUNTOR 1 – Iluminação (Fase R)
1.1 Quartos fazer ligação com interruptor intermediário com 1 lâmpada;
1.2 Sala interruptor paralelo com 2 lâmpadas;
1.3 Cozinha interruptor duplo com 2 lâmpadas;
1.4 Corredor, WC e área serviço interruptor simples;

DISJUNTOR 2 – TUGs (Fase R)
1.5 – Na cozinha representar 3 tomadas médias de 600VA.

DISJUNTOR 3 – TUEs (Fase S)
1.6 – No WC representar 1 tomada alta.
