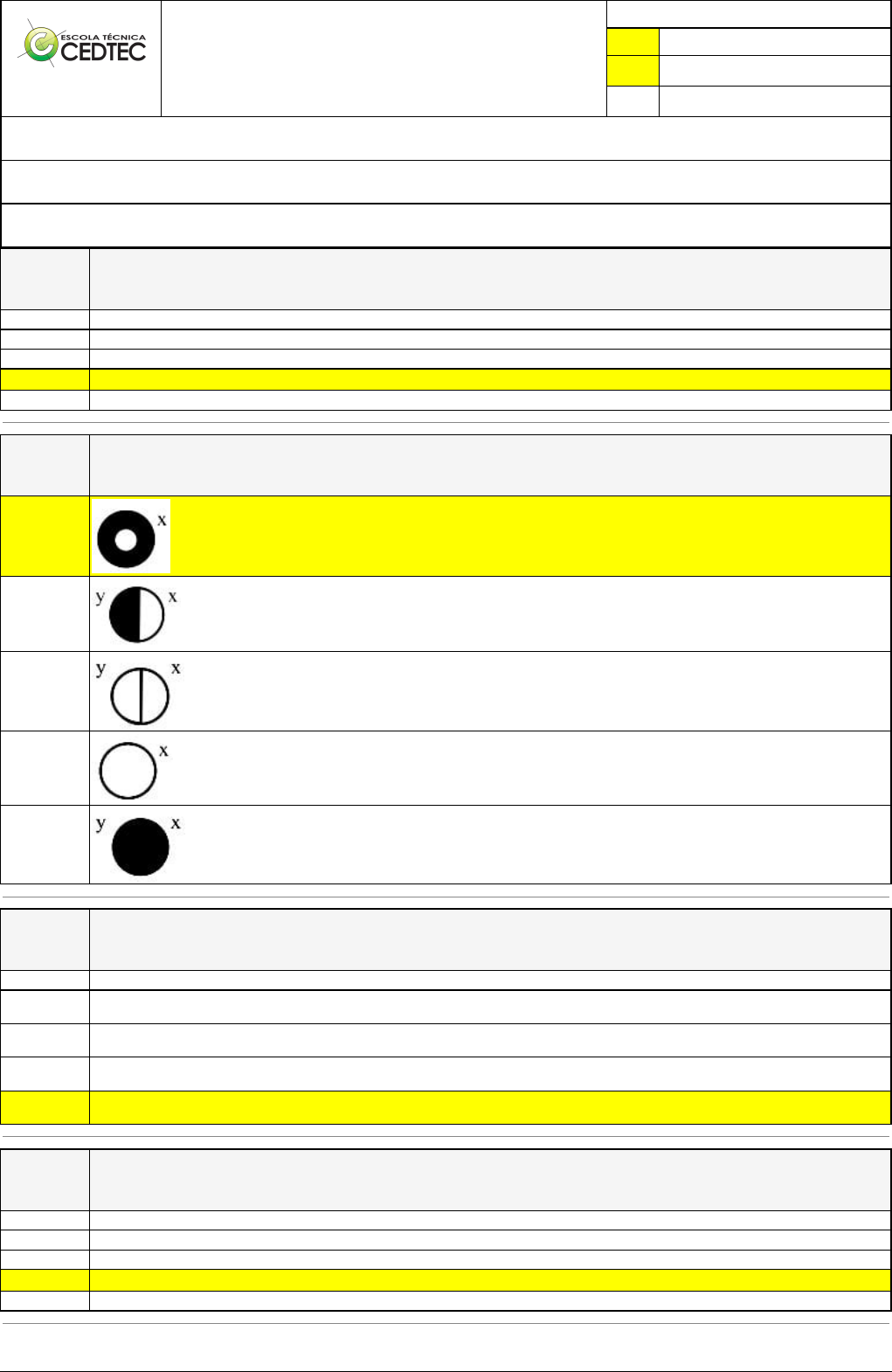

<p>Pincel Atômico - 25/09/2024 11:18:55 1/6</p><p>WESLEY DE OLIVEIRA</p><p>TONOLI</p><p>Avaliação Presencial (EAD)</p><p>Atividade finalizada em 15/04/2024 16:22:21 (1859742 / 1)</p><p>LEGENDA</p><p>Resposta correta na questão</p><p># Resposta correta - Questão Anulada</p><p>X Resposta selecionada pelo Aluno</p><p>Disciplina:</p><p>INSTALAÇÕES ELÉTRICAS PREDIAIS [994556] - Avaliação com 20 questões, com o peso total de 51,00 pontos [capítulos - Todos]</p><p>Turma:</p><p>Curso Técnico: Eletrotécnica - Grupo: EAD - 01/24 - EAD ELE [108907]</p><p>Aluno(a):</p><p>91253050 - WESLEY DE OLIVEIRA TONOLI - Respondeu 15 questões corretas, obtendo um total de 38,25 pontos como nota</p><p>[350081_53688</p><p>]</p><p>Questão</p><p>001</p><p>Considere dois pontos de luz interligados formando um único conjunto. Para que esses dois pontos sejam acionados simultaneamente por três pontos</p><p>distintos (sistema four-way), são necessários:</p><p>Um interruptor three-way e dois interruptores four-way.</p><p>Dois interruptores de 3 seções e um interruptor four-way.</p><p>Um interruptor de 3 seções e dois interruptores four-way.</p><p>X Dois interruptores three-way e um interruptor four-way.</p><p>Três interruptores four-way.</p><p>[350082_52665</p><p>]</p><p>Questão</p><p>002</p><p>De acordo com a NBR 5444:1989, qual dos símbolos abaixo NÃO é um símbolo válido para representar interruptores no projeto de uma instalação</p><p>elétrica desenhado sobre a planta da edificação?</p><p>X</p><p>[350082_54829</p><p>]</p><p>Questão</p><p>003</p><p>Em relação ao dimensionamento de condutores, assinale a alternativa correta:</p><p>A forma de instalação dos condutores só será considerada, no cálculo das seções transversais, no caso de condutores enterrados.</p><p>Ao calcular a seção transversal de um condutor, escolhe-se o condutor, padronizado comercialmente, cuja seção transversal nominal seja igual ou</p><p>imediatamente inferior à seção calculada.</p><p>O critério da seção mínima deve ser considerado apenas em casos nos quais os critérios da queda de tensão e da capacidade de condução resultam em</p><p>seções transversais distintas.</p><p>Segundo a NBR 5410/2004, a seção dos condutores corresponderá ao valor médio das seções obtidas pelos critérios de capacidade da corrente e do</p><p>limite de queda de tensão.</p><p>X O valor da corrente de projeto a ser considerada no dimensionamento de condutores não enterrados é calculada com base na corrente nominal do circuito</p><p>e em fatores de correção relacionados à temperatura ambiente do local de instalação e ao número de condutores agrupados.</p><p>[350082_16837</p><p>9]</p><p>Questão</p><p>004</p><p>Durante a etapa de previsão de carga das instalações elétricas de um quarto com dimensões de 800x600cm, é CORRETO afirmar que a carga mínima de</p><p>projeto deverá ser de:</p><p>600VA para iluminação</p><p>500VA para tomadas</p><p>760VA para iluminação</p><p>X 600VA para tomadas.</p><p>760VA para tomadas.</p><p>Pincel Atômico - 25/09/2024 11:18:55 2/6</p><p>[350082_16879</p><p>6]</p><p>Questão</p><p>005</p><p>Com relação à utilização de eletrodutos nas instalações elétricas de baixa tensão, é CORRETO afirmar-se que:</p><p>Nos eletrodutos, podem ser instalados condutores de fase e neutro nus ou isolados.</p><p>X Admite-se a utilização de condutor nu em eletroduto isolante exclusivo, quando se destina à proteção mecânica de condutores de aterramento.</p><p>Para cada condutor, deve-se utilizar um eletroduto exclusivo.</p><p>A taxa de ocupação do eletroduto não deve ser superior a 40% no caso de um condutor.</p><p>Não se admite a utilização de eletrodutos metálicos, devido ao risco de choque elétrico.</p><p>[350082_576]</p><p>Questão</p><p>006</p><p>Toda instalação elétrica deve ser dividida em circuitos de modo a alcançar algumas finalidades. Marque a alternativa que NÃO apresenta uma finalidade</p><p>da divisão da instalação de circuitos:</p><p>Evitar perigos que resultem da falha de um único circuito</p><p>Diminuir os gastos com a energia elétrica</p><p>Isolar partes de um circuito defeituoso</p><p>Facilitar a manutenção</p><p>X Limitar as consequências de uma falta</p><p>[350082_2102]</p><p>Questão</p><p>007</p><p>Qualquer elemento que não pertence à instalação elétrica, mas pode introduzir nela, um potencial. Do que estamos falando?</p><p>Aterramento.</p><p>Parte Viva.</p><p>X Haste de aterramento.</p><p>Elemento condutor estranho à instalação.</p><p>[350082_10171</p><p>]</p><p>Questão</p><p>008</p><p>Avalie as questões a seguir que tratam das fontes de energia e sua importância:</p><p>1. As fontes de energia exercem papel importante nas atividades humanas. Delas se originam eletricidade e combustíveis, que são úteis para a produção</p><p>e transporte de bens e mercadorias.</p><p>2. São as fontes de energia mais utilizadas no Brasil: petróleo, hidrelétrica, carvão mineral e biocombustíveis.</p><p>3. A evolução das fontes de obtenção de energia teve impacto direto no trabalho humano. A energia facilitou e agilizou as atividades produtivas.</p><p>4. No Brasil, as fontes de energia são prioritariamente as renováveis, como a energia eólica, energia solar e hidrelétrica.</p><p>Estão INCORRETAS as alternativas:</p><p>X Apenas a alternativa IV.</p><p>Todas as alternativas.</p><p>II e III.</p><p>I e IV.</p><p>Apenas a alternativa III.</p><p>[350082_16879</p><p>1]</p><p>Questão</p><p>009</p><p>Nos sistemas de aterramento, o esquema TN possui um ponto de alimentação diretamente aterrado, sendo as massas ligadas a esse ponto por</p><p>condutores de proteção. Assinale a alternativa que contém a afirmação correta com relação aos esquemas TN’s possíveis:</p><p>X O esquema TN-C-S conta com condutores neutro e de proteção combinadas em um único condutor em uma parte da instalação.</p><p>O esquema TN-C possui condutor neutro e de proteção separados em uma parte da instalação.</p><p>O esquema TN-B possui condutor neutro e de proteção separados ao longo de toda instalação.</p><p>O esquema TN-S possui o condutor neutro e o condutor de proteção combinados ao longo de toda instalação.</p><p>O esquema TN-C-S conta com condutores neutro e de proteção combinadas com vários condutores em uma parte da instalação.</p><p>[350082_54836</p><p>]</p><p>Questão</p><p>010</p><p>O dimensionamento correto dos condutores de uma instalação é primordial para garantir a segurança das pessoas e equipamentos, evitando o risco de</p><p>incêndio. Nas instalações elétricas de baixa tensão, os condutores devem ser dimensionados pelo critério do limite de queda de tensão e pelo critério da</p><p>capacidade de condução de corrente dos condutores.</p><p>São dados utilizados para o dimensionamento de condutores pelo critério da capacidade de condução de corrente:</p><p>Número de emendas do circuito e agrupamento dos circuitos</p><p>X Modo e local de instalação e agrupamento dos circuitos</p><p>Comprimento do circuito e número de emendas do circuito</p><p>Agrupamento dos circuitos e comprimento do circuito</p><p>Modo e local de instalação e número de emendas do circuito</p><p>[350083_10209</p><p>]</p><p>Questão</p><p>011</p><p>Considere o esquema unifilar mostrado na figura a seguir para comando do ponto de luz pertencente ao circuito 1 de uma instalação elétrica em baixa</p><p>tensão.</p><p>Acerca do esquema unifilar ilustrado, assinale a opção CORRETA.</p><p>O diagrama unifilar está incorreto, porque o fio terra não deve ser indicado no esquema quando o objetivo é atender pontos de luz.</p><p>O diagrama unifilar está incorreto, pois há dois interruptores que apresentam apenas fios de retorno.</p><p>Pincel Atômico - 25/09/2024 11:18:55 3/6</p><p>O diagrama mostra que existem dois interruptores intermediários (four-way).</p><p>X No diagrama, há dois interruptores paralelos (three-way).</p><p>Não funcionará corretamente sempre que um dos interruptores do lado direito do circuito estiver acionado.</p><p>[350083_16878</p><p>5]</p><p>Questão</p><p>012</p><p>Como é conhecida a instalação de hastes metálica conectada ao solo e a rede elétrica de uma edificação afim de proteger o usuário do equipamento das</p><p>descargas atmosféricas, através da viabilização de um caminho alternativo conectado a terra, de descargas atmosféricas:</p><p>Controle contra surtos</p><p>X Aterramento</p><p>Protetor</p><p>Para-raios</p><p>Dispositivo de proteção contra surtos</p><p>[350083_56046</p><p>]</p><p>Questão</p><p>013</p><p>Numa instalação elétrica existente, um eletroduto de 1” de seção reta está sendo utilizado para encaminhamento de circuitos de iluminação. A taxa de</p><p>ocupação desse eletroduto é de 40 %. Considerando a necessidade de instalação de um circuito adicional nesse eletroduto, é correto afirmar que:</p><p>Pode ser instalado o circuito adicional, pois o eletroduto pode ser ocupado em até 80 % da seção nominal.</p><p>Pode ser instalado o circuito adicional,</p><p>pois ainda há uma folga de 60 % no eletroduto.</p><p>Pode ser instalado o circuito adicional sem a necessidade de remoção dos circuitos existentes.</p><p>X Não pode ser instalado o circuito adicional, uma vez que a taxa de ocupação do eletroduto está no limite permitido pela Norma.</p><p>Pode ser instalado o circuito adicional removendo-se os circuitos existentes.</p><p>[350083_54843</p><p>]</p><p>Questão</p><p>014</p><p>A potência de uma instalação elétrica trifásica equilibrada é de 89,1 kW, com fator de potência de 0,90. A tensão de alimentação entre fase e neutro é de</p><p>220V. Assumindo-se que o fator de demanda seja de 40%, que o fator de correção de temperatura dos condutores seja 0,8 e que o fator de correção de</p><p>agrupamento seja 0,5, a corrente corrigida a ser utilizada no dimensionamento dos condutores do ramal de entrada da instalação é, aproximadamente,</p><p>de:</p><p>24 A</p><p>450 A</p><p>50 A</p><p>X 150 A</p><p>72 A</p><p>[350083_585]</p><p>Questão</p><p>015</p><p>Com respeito às instalações elétricas residenciais, assinale a alternativa INCORRETA.</p><p>Deve-se partir com o eletroduto do quadro de distribuição, traçando seu caminho, de forma a encurtar as distâncias entre os pontos de ligação</p><p>Há utilização de proteção diferencial residual (disjuntor ou interruptor) de alta sensibilidade em circuitos terminais que sirvam a tomadas de corrente em</p><p>cozinhas e lavanderias e pontos situados em locais, contendo banheira ou chuveiro</p><p>X O local do quadro de distribuição deve ser de difícil acesso e que fique o mais distante possível do medidor</p><p>Deve-se utilizar a simbologia gráfica para representar, na planta residencial, o caminho do eletroduto</p><p>Para se realizar o planejamento da instalação, deve-se desenhar, na planta residencial, o caminho que o eletroduto deve percorrer, pois é através dele</p><p>que os fios dos circuitos irão passar</p><p>[350083_10213</p><p>]</p><p>Questão</p><p>016</p><p>Dimensione os condutores de um circuito monofásico de 220 V de tomada de uso específico com potência de 3800 W, sabendo que os condutores são</p><p>construídos em cabo unipolar com isolação em PVC, instalado em eletroduto de PVC, embutido em alvenaria, método de instalar B1, temperatura</p><p>ambiente 30°C,queda de tensão máxima admitida de 2% e distância do QDC de 30 m. Sabe-se ainda que no mesmo eletroduto, passam os condutores</p><p>de outro circuito de tomadas.</p><p>Fio escolhido de 4,0 mm²</p><p>Fio escolhido de 2,5 mm²</p><p>Fio escolhido de 6,0 mm²</p><p>Fio escolhido de 1,5 mm²</p><p>X Fio escolhido de 12,0 mm²</p><p>Pincel Atômico - 25/09/2024 11:18:55 4/6</p><p>[350081_52696</p><p>]</p><p>Questão</p><p>017</p><p>Da figura a seguir, a qual ilustra o esquema multifilar do quadro de distribuição de uma instalação elétrica, é correto afirmar:</p><p>O DR é do tipo bipolar.</p><p>Todos os condutores dos circuitos de iluminação possuem área de seção transversal de 2,5 mm2.</p><p>X No circuito de distribuição temos que os condutores de neutro e de proteção possuem a mesma área de seção transversal.</p><p>O condutor de neutro está conectado diretamente ao barramento de equipotencialização principal – BEP.</p><p>O circuito 15 é bifásico, estando ligado às fases R e T.</p><p>Pincel Atômico - 25/09/2024 11:18:55 5/6</p><p>[350081_54849</p><p>]</p><p>Questão</p><p>018</p><p>Um motor monofásico de 1.500W, 100V, opera na temperatura de 35 °C e é alimentado por condutores com isolamento em PVC. Esses condutores</p><p>encontram-se instalados numa bandeja perfurada que contém mais 3 circuitos, os quais atendem outras cargas da instalação. Com base nessas</p><p>informações e utilizando os fatores de correção adequados, fornecidos nas tabelas acima, o valor da corrente para o dimensionamento do condutor de</p><p>alimentação do referido motor, em ampères, é, aproximadamente:</p><p>19,5</p><p>19,8</p><p>15,9</p><p>X 20,7</p><p>18,3</p><p>Pincel Atômico - 25/09/2024 11:18:55 6/6</p><p>[350081_16836</p><p>1]</p><p>Questão</p><p>019</p><p>Na elaboração de projetos de instalações elétricas, muitos símbolos e gráficos são empregados para representar, de modo sistemático, o referido projeto.</p><p>São apresentados a seguir um conjunto de símbolos usuais em projeto, segundo as NBR 5444:1989, 12519:1992 e 5410:2004/2008. Considere os</p><p>símbolos a seguir e assinale a alternativa que descreve a representação simbólica CORRETA:</p><p>Figura (IV) representa “Quadro geral de luz e força, com isolamento térmico”.</p><p>X Figura (I) representa “Quadro terminal de luz e força, aparente”.</p><p>Figura (III) representa “Quadro geral de luz e força, aprova de água</p><p>Figura (II) representa “Distribuidor geral de luz e força no piso”.</p><p>Figura (V) representa “Caixa de tv a cabo blindado VGA”.</p><p>[350081_53759</p><p>]</p><p>Questão</p><p>020</p><p>As funções dos circuitos do diagrama unifilar, mostrado na figura abaixo, estão corretamente reveladas na opção:</p><p>Circuito 1: lâmpada comandada por interruptor paralelo de uma seção e circuito 2: tomada de corrente baixa.</p><p>Circuito 2: tomada de corrente alta e circuito 3: lâmpada comandada por dois interruptores simples de duas seções.</p><p>X Circuito 1: lâmpada comandada por interruptor simples de uma seção e circuito 3: lâmpada comandada por dois interruptores paralelos de uma seção.</p><p>Circuito 1: lâmpada comandada por interruptor simples de uma seção e circuito 2: conjunto de interruptores simples de uma tecla com tomada.</p><p>Circuito 2: tomada de corrente baixa e circuito 3: lâmpada comandada por dois interruptores simples de duas seções.</p>
