Disc.: CIRCUITOS ELÉTRICOS I
Aluno(a): RAFAEL CEZARIO DA SILVA 201808358881
Acertos: 8,0 de 10,0 18/09/2021


Acerto: 1,0 / 1,0

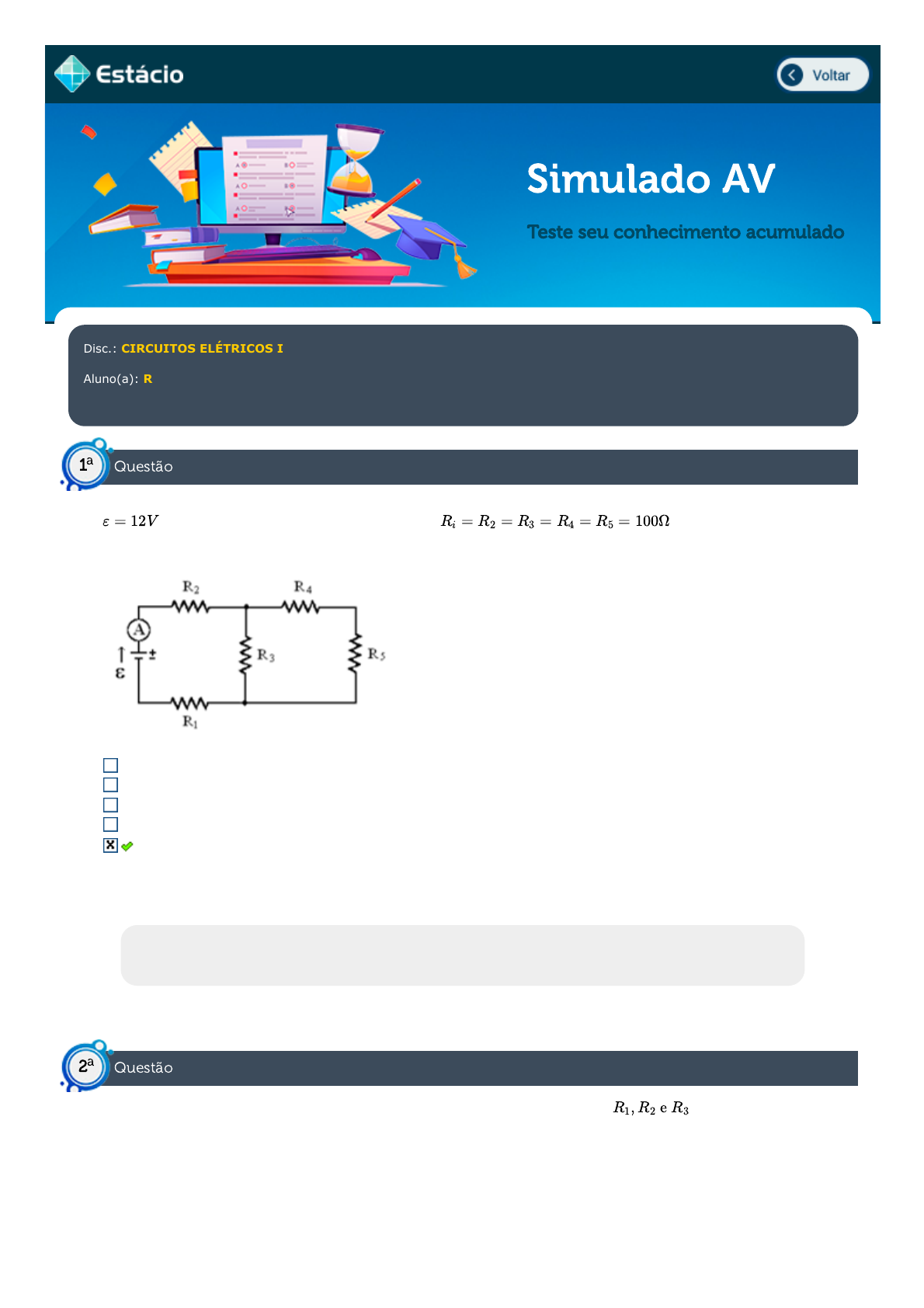

O circuito da figura a seguir é formado por uma bateria ideal de tensão contínua com força eletromotriz
 e cinco resistores cerâmicos semelhantes: . Um amperímetro
ideal é colocado na salda da fonte de tensão para medir a corrente elétrica fornecida ao circuito. A leitura do
amperímetro indicou um valor de corrente elétrica igual a:
90 mA
5 mA
10 mA
20 mA
 45 mA
Respondido em 18/09/2021 22:50:44


Explicação:
A resposta correta é: 45 mA


Acerto: 1,0 / 1,0
O circuito elétrico mostrado na figura a seguir é constituído de três resistores ( ) e uma fonte de
tensão E.
ε = 12V Ri = R2 = R3 = R4 = R5 = 100Ω
R1, R2 e R3
 Questão1
a
 Questão2
a
https://simulado.estacio.br/alunos/inicio.asp
javascript:voltar();
02/10/2021 16:54 Estácio: Alunos
https://simulado.estacio.br/alunos/ 2/6

Respondido em 18/09/2021 22:51:37


Explicação:
A resposta correta é:


Acerto: 0,0 / 1,0
Considerando o circuito apresentado na figura, calcule o equivalente de Thévenin da parte do circuito à
esquerda dos pontos A e B. Qual o valor de Vth e Rth?
V = 10 V e R = 20 Ω.
V = 10 V e R = 15 Ω.
 V = 15 V e R = 20 Ω.
 V = 15 V e R = 10 Ω.
V = 10 V e R = 10 Ω.
Respondido em 18/09/2021 23:25:30


Explicação:
A resposta correta é: V = 15 V e R = 10 Ω.


Acerto: 1,0 / 1,0
Considere um indutor que possua uma resistência de 2ohms e indutância de 6H. Este é conectado à uma
bateria de 12V. Pede-se o valor da corrente e energia armazenada neste indutor quando a chave é fechada e
este é conectado a fonte. Para a chave, considere um transitório de 1ms.
3A, 108mJ
6A, 27mJ
 6A, 108mJ
3A, 27mJ
R1
R1 + R3
R2 + R3
R3
R1 + R2 + R3
R2 + R3
 Questão3
a
 Questão4
a
02/10/2021 16:54 Estácio: Alunos
https://simulado.estacio.br/alunos/ 3/6
6A, 10mJ
Respondido em 18/09/2021 23:15:21


Explicação:
A resposta certa é: 6A, 108mJ


Acerto: 1,0 / 1,0
(Uesb-BA) Um capacitor de um circuito de televisão tem uma capacitância de 1,2μF. Sendo a diferença de
potencial entre seus terminais de 3.000V, a energia que ele armazena é de:
2,8J
3,9J
 5,4J
4,6J
6,7J
Respondido em 18/09/2021 22:55:00


Explicação:
A resposta certa é: 5,4J


Acerto: 1,0 / 1,0
(Petrobras, 2014) Os três componentes básicos presentes em um circuito elétrico são: o capacitor e o indutor,
que armazenam energia, e o resistor que dissipa energia. As relações lineares para o capacitor, o indutor e o
resistor estabelecem que a tensão entre seus terminais é proporcional, respectivamente, à:
Corrente, à variação da corrente com o tempo e à carga
Corrente, à carga e à variação da corrente com o tempo
 Carga, à variação da corrente com o tempo e à corrente
Variação da carga com o tempo, à corrente e à carga
Carga, à corrente e à variação da carga com o tempo
Respondido em 18/09/2021 22:56:15


Explicação:
A resposta certa é: Carga, à variação da corrente com o tempo e à corrente


Acerto: 1,0 / 1,0
(MPE-RS, 2012) Observe a figura abaixo, que representa o circuito RC.
 Questão5
a
 Questão6
a
 Questão7
a
02/10/2021 16:54 Estácio: Alunos
https://simulado.estacio.br/alunos/ 4/6
Com base nos dados dessa figura, é correto afirmar que a corrente máxima do circuito, a partir do
acionamento da chave CH1, é:
1 mA
 100 mA
1,83 mA
10 mA
18,3 mA
Respondido em 18/09/2021 22:57:13


Explicação:
A resposta certa é: 100 mA


Acerto: 0,0 / 1,0
(CESGRANRIO,2012) O circuito abaixo representa um transitório RC, no qual a chave S é fechada em t = 0
segundos, e, nesse instante, o capacitor está descarregado.
Decorrido um tempo maior que 20 constantes de tempo do circuito, a corrente Ic (t), em ampères, e a tensão
Vc(t), em volts, no capacitor serão, respectivamente,
 5 e zero.
0,5 e 0,5.
Zero e zero.
 Zero e 5.
5 e 5.
Respondido em 18/09/2021 22:58:01


Explicação:
A resposta certa é: 5 e zero.


Acerto: 1,0 / 1,0
(INB,2018) Observe o circuito a seguir:
 Questão8
a
 Questão9
a
02/10/2021 16:54 Estácio: Alunos
https://simulado.estacio.br/alunos/ 5/6
Figura Q12 complementar ao exercício - Fonte: INB, 2018.
A impedância nos terminais A-B é igual a:
ZAB = 20 + j 30 Ω
ZAB = 30 + j 30 Ω
ZAB = 20 + j10 Ω
 ZAB = 25 - j6 Ω
ZAB = 10 - j20 Ω
Respondido em 18/09/2021 22:59:55


Explicação:
A resposta certa é: ZAB = 25 - j6 Ω


Acerto: 1,0 / 1,0
(UFPE - 2018) No circuito da figura, um longo tempo após todas as tensões atingirem o regime permanente
cc, quando já há um indutor entre os terminais x e y, o valor de vo é:
55 V
110 V
100 V
 60 V
50 V
Respondido em 18/09/2021 23:00:35


Explicação:
 Questão10
a
02/10/2021 16:54 Estácio: Alunos
https://simulado.estacio.br/alunos/ 6/6
A resposta certa é: 60 V
