Processamento Radiográfico

Prévia do material em texto

Gleyson de Souza Lima
Odontologia – 2019.2



INTRODUÇÃO
 O processamento radiográfico é o termo
utilizado para descrever as etapas
necessárias para converter a imagem latente
em uma imagem visível e permanente;
 As etapas que constituem o
processamento radiográfico são: (1)
Revelação; (2) Lavagem Intermediária; (3)
Fixação; (4) Lavagem Final; (5) Secagem.

REVELAÇÃO
 A etapa da revelação tem como objetivo
converter a imagem latente em imagem
visível;
 Essa conversão das imagens ocorre por
meio da conversão dos íons de prata
contidos nos cristais do filme em prata
metálica.
 Composição:
- Elon ou Fenidona: são agentes redutores
rápidos;
- Hidroquinona: é um agente redutor lento;
- Carbonato de Sódio/Hidróxido de Sódio:
é um agente que torna o meio alcalino (para
os agentes redutores atuarem) e que causa a
expansão e amolecimento da emulsão do
filme (permitindo que os compostos químicos
atinjam os cristais);





- Brometo de Potássio ou Iodeto de
Potássio: são agentes restringentes,
fazendo com que os agentes redutores da
solução reveladora atuem somente nos
cristais que foram atingidos pelos feixes de
radiação;
- Sulfito de Sódio: é um agente antioxidante,
atuando como um conservante para manter o
tempo de uso da solução;
- Glutaraldeído: só é utilizado na solução
para o processamento automático, impedindo
a adesão da emulsão nos cilindros da
máquina;
- Compostos Sulfatados: utilizado apenas
para o processamento automático,
diminuindo a expansão da emulsão.
 Reação Química:
- A reação química que ocorre na revelação
depende de três fatores: (1) Tempo; (2)
Temperatura; (3) Concentração da Solução.
- Quanto maior a temperatura, maior o
tempo. Além disso, quanto mais concentrada
for a solução, menor será o tempo.
LAVAGEM INTERMEDIÁRIA
 É uma etapa exclusiva do processamento
manual;
 Esta etapa visa remover o excesso de
revelador ou neutralizar sua função;
Inclusive o ambiente alcalino fornecido
pelo revelador, para evitar a neutralização do
ácido utilizado na fixação.
 Composição:
- Água corrente por 30 segundos;
Processamento Radiográfico
Gleyson de Souza Lima
Odontologia – 2019.2
- Solução Interruptora (Água + Ácido
Acético).
FIXAÇÃO
 A fixação torna a imagem que já é visível
em uma imagem permanente, por meio da
remoção dos cristais de prata que não foram
sensibilizados pelos raios-x;
Ou seja, haverá a remoção dos cristais
de prata que não foram revelados (que não
foram transformados em prata metálica).
 Composição:
- Hipossulfito de Sódio: componente que
elimina os cristais de prata não revelados e
que só atua em meio ácido;
- Ácido Acético: composto que inibe a ação
do revelador e propicia a acidez necessária
para que o hipossulfito de sódio atue;
- Cloreto de Alumínio ou Alúmen de
Potássio: compostos que possuem a função
de contrair e endurecer a emulsão do filme
(para facilitar a secagem e manutenção do
filme);
- Sulfito de Sódio: é o agente antioxidante
da solução fixadora;
- Água: é a substância em que todos os
demais componentes estão diluídos.
LAVAGEM FINAL
 A lavagem final tem como função remover
da emulsão todas as substâncias químicas
adquiridas durante todo o processamento
radiográfico;
 Quando não se lava da maneira
adequada, o filme fica manchado com o
tempo, principalmente por resquícios de
solução fixadora.
 Composição:
- Deve ser realizada com água corrente por
10 minutos ou água parada por 20-30 min.
SECAGEM
 As radiografias devem secar à
temperatura ambiente ou em secadoras
apropriadas, não havendo um tempo pré-
estabelecido.
 Características:
- Deve ser realizada em um ambiente sem
poeira;
- O ar não deve ser dirigido diretamente
sobre as radiografias.
MONTAGEM
 A montagem, apesar de não fazer parte do
processamento radiográfico propriamente
dito, é um procedimento cujo objetivo é
organizar as radiografias em cartelas de
acordo com as regiões anatômicas.
SOLUÇÕES PROCESSADORAS
TIPOS
- Soluções prontas para uso;
- Líquido concentrado.
CARACTERÍSTICAS
 Degradação:
 Quando uma substância está degradada
(“envelhecida”), ela não pode ser mais
utilizada, pois não consegue realizar sua
função de maneira adequada;
 Existem alguns fatores que influenciam na
degradação:
a) Oxigênio do ar;
b) Ação das luzes;
c) Tempo de preparo;
d) Quantidade de filmes processados.
 Exaustão:
Gleyson de Souza Lima
Odontologia – 2019.2
 Termo utilizado para se referir ao processo
da perda da capacidade da solução em
exercer sua função apenas relacionada com
a quantidade de filmes processados;
OBS: A maneira mais fácil de monitorar o
envelhecimento de uma solução é por sua
mudança de cor;
Revelador Novo = incolor/levemente
amarelado. Revelador Degradado = marrom.
Fixador Novo = incolor. Fixador
Degradado = coloração esbranquiçado.
 Velocidade da Solução Reveladora:
- Solução Padrão = 4 a 5 minutos (20°);
- Solução Energética = 1 a 2 minutos (20°).
MÉTODOS DE PROCESSAMENTO
 Existem dois métodos de processamento,
o processamento manual e o
processamento automático;
 O processamento manual pode ser
executado por dois métodos:
a) Método Temperatura/Tempo;
b) Método Visual/Inspecional.

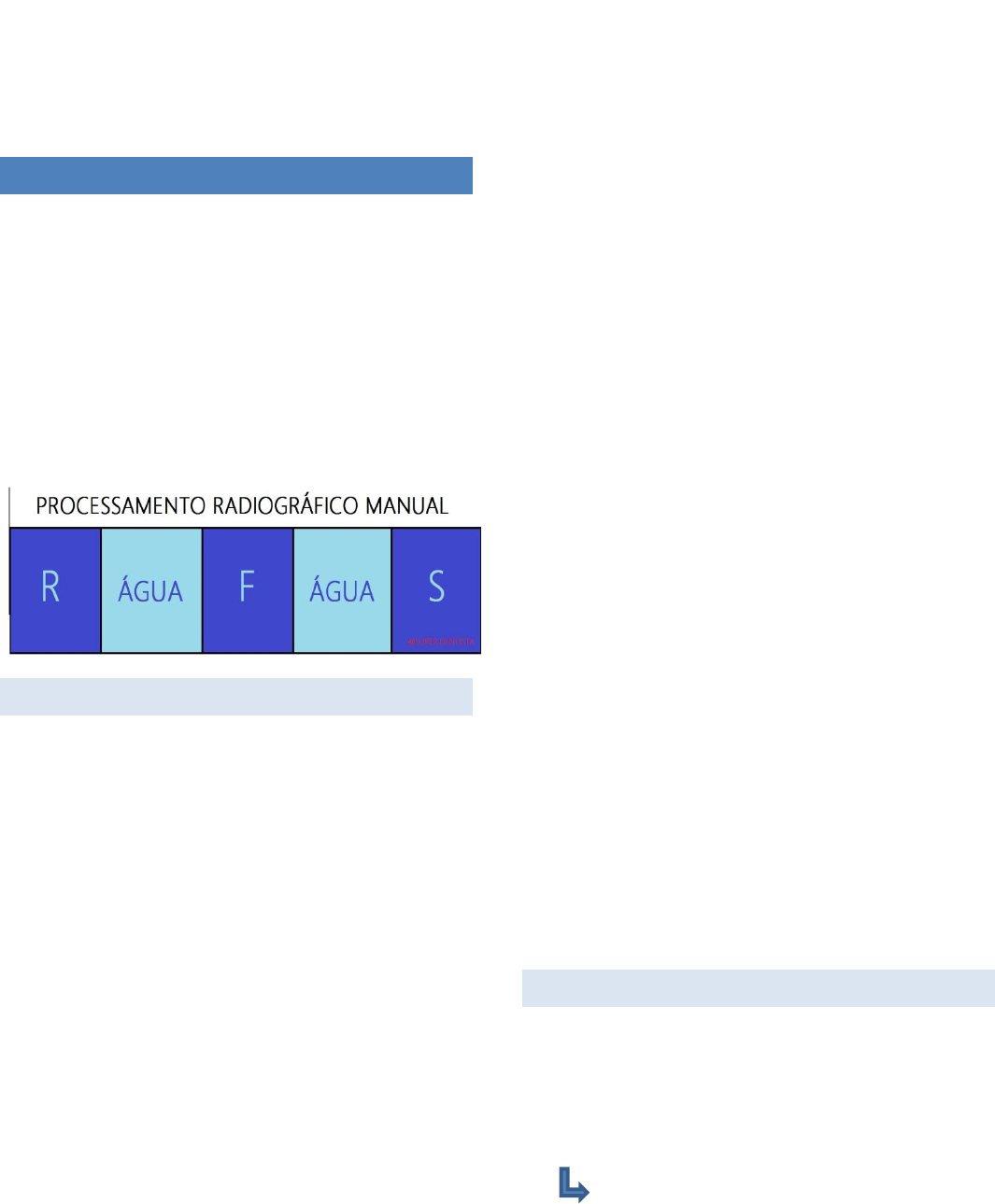

 O processamento manual ocorre em
cinco etapas (Revelação, Lavagem
Intermediaria, Fixação, Lavagem Final e
Secagem). Já o processamento automático
ocorre em quatro etapas (Revelação,
Fixação, Lavagem Final e Secagem), pois a
processadora tem um cilindro que remove a
solução reveladora da emulsão do filme.
PROCESSAMENTO MANUAL
MÉTODO TEMPERATURA/TEMPO
 Aferir a temperatura da solução reveladora
com um termômetro de imersão;
 Verificar na tabela do fabricante o tempo
de revelação para o processamento.

MÉTODO VISUAL/INSPECIONAL
 Não é recomendado devido a uma falta de
padronização;
 Fatores que influenciam = tipo de solução
empregada; condição da solução;
temperatura da solução; cansaço do
trabalhador – acuidade visual.
PROCESSAMENTO AUTOMÁTICO
 Os cilindros são os responsáveis pelo
transporte das radiografias por todo o interior
da máquina, conduzindo-o por todas as
etapas do processamento;
- Entrada  passagem pelo tanque com
revelador  saída do tanque e remoção da
substância reveladora  tanque com fixador
 saída do tanque e entrada no tanque de
água  saída do tanque e secagem.
OBS: Os cilindros realizam uma “massagem”
que facilita que as soluções atinjam os
cristais de prata.
 Os cilindros removem as soluções
processadoras da superfície das radiografias.
CÂMARA ESCURA
 É o local adequado para a realização das
etapas do processamento radiográfico;
 Existem três tipos de câmaras escuras: (1)
Portátil; (2) Quarto Escuro; (3) Labirinto.
CÂMARA ESCURA PORTÁTIL
 Deve ser construída de material opaco;
 Deve-se utilizar um cronômetro;
 Utilizar um termômetro de imersão para
aferir a temperatura do revelador;
 Se basear na tabela de revelação para
saber o tempo de revelação.
OBS: O tempo de revelação é variável, pois
depende da temperatura do revelador. O
tempo da água geralmente é de 30 segundos
Gleyson de Souza Lima
Odontologia – 2019.2
e o tempo de fixador nunca pode ser maior
que o dobro do tempo de revelação.
QUARTO ESCURO
 É uma dependência à prova de luz;
 É um ambiente adaptado;
 As paredes internas devem ser de cor
clara;
 É necessário possuir uma luz de
segurança adequada aos tipos de filmes
necessários.
LABIRINTO
 É um ambiente especialmente construído
para o processamento de filmes;
 Possui na sua entrada um corredor
circundante sem portas (labirinto) para evitar
a entrada de luz;
 As paredes do labirinto devem ser
pintadas de preto.
EQUIPAMENTOS DA CÂMARA
- Mesa manipuladora;
- Colgaduras;- Filtros de segurança (para a luz de
segurança);
- Tanques de processamento;
- Termômetros de imersão;
- Cronômetros;
- Negatoscópio (só deve ser ligado quando
não estiver processado o filme) (é utilizado
com a radiografia ainda molhada para
verificar a qualidade da imagem);
- Estufa de secagem;
- Exaustor (renovação do ar);
- Suporte para radiografias.

ERROS
IMAGENS CLARAS
 Revelação insuficiente;
 Temperatura do revelador muito baixa;
 Revelador antigo ou muito diluído;
 Tempo de exposição insuficiente.
IMAGENS ESCURAS
 Tempo de revelação excessivo;
 Temperatura do revelador muito alta;
 Falha na diluição do revelador;
 Tempo de exposição muito alto.
IMAGEM PARCIAL
 Ocorre quando o filme é imerso
parcialmente nas soluções;
 Ocorre também quando uma parte do
filme é exposta a luz de forma inadequada
antes do processamento.
ARTEFATOS ESCUROS
 Contaminação antes da imersão do filme
na solução reveladora, por sujeira ou
impressões digitais.
LACERAÇÃO DA EMULSÃO
 Manipulação descuidada durante o
processamento.
MANCHAS CLARAS
 Adesão de filmes durante o
processamento;
 Bolhas de ar sobre a superfície durante a
imersão inicial.
MANCHAS MARROM-AMARELADAS
 É um dos erros de processamento mais
frequentes;
Gleyson de Souza Lima
Odontologia – 2019.2
 Ocorre devido a reação entre o resto do
fixador (hipossulfito de sódio) com a prata,
formando uma substância insolúvel que
mancha o filme de marrom/amarelo, o Sulfito
de Prata.
ARMAZENAMENTO DA IMAGEM
 Memória da CPU; CD/DVD; Pendrive/HD
externo; forma impressa.
RECURSOS DOS SISTEMAS DIGITAIS
 Manipulação do brilho e contraste;
 Mensurações lineares e angulares
(medidas das estruturas);
 Zoom (até 3x);
 Negativo (inverter radiopaco com
radiolúcido);
 Cores;
 Relevo 3D.
