ECG NORMAL

Prévia do material em texto

ECG: INDICAÇÕES,
REALIZAÇÃO E ECG
NORMAL

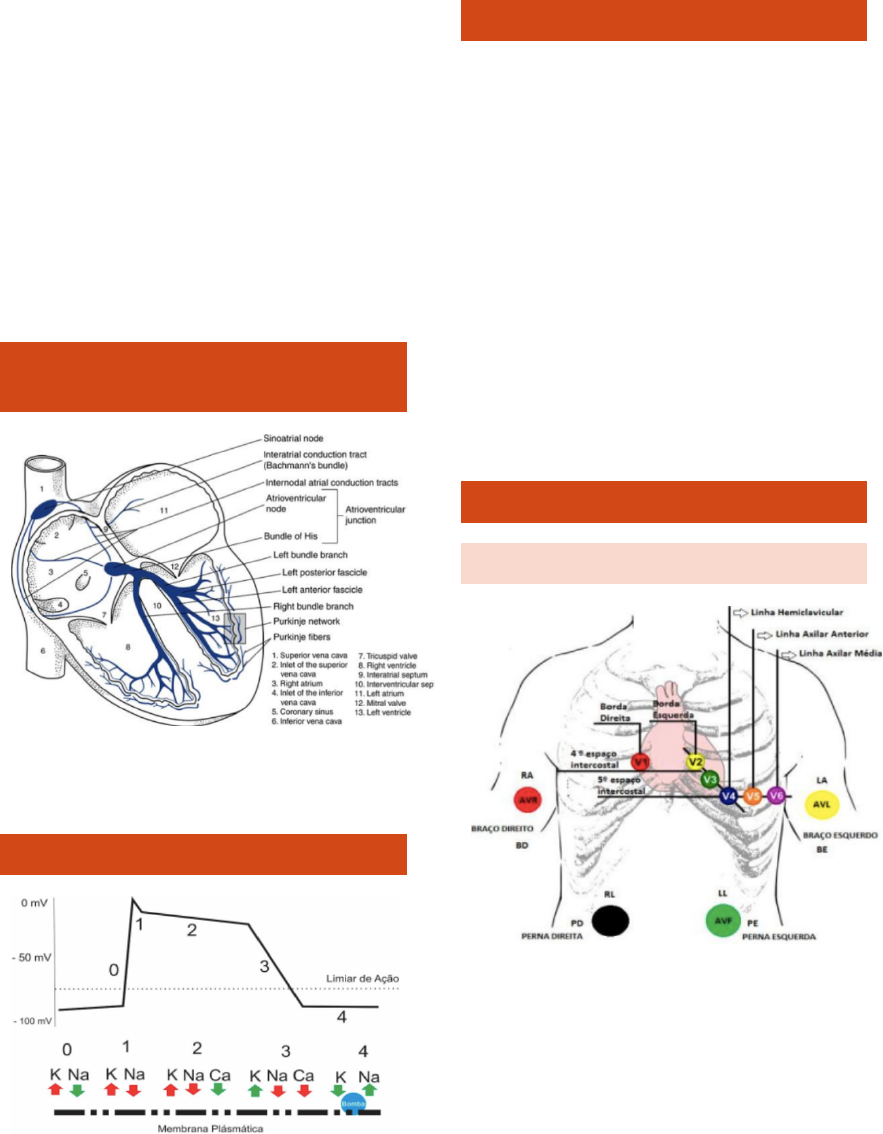

SISTEMA DE CONDUÇÃO ELÉTRICA DO
CORAÇÃO

• No sinusal à marca-passo cardíaco,
tem o menor limiar
FASES DO POTENCIAL DE AÇÃO

0. Canais de sódio aberto
1. Canais de sódio fechado
2. Canais de cálcio abertos e canais de
potássio rápidos fechados
3. Canais de cálcio fechado e canais de
potássio lentos abertos
4. Potencial de repouso
INDICAÇÕES DE ECG
• Protocolo de dor torácica
• Arritmias (palpitações)
• Síndrome genéticas (Qt curto. Qt
longo. Síndrome de Brugada, etc)
• DHE (hipo/hipercalcemia,
hipo/hipercalemia)
• Alterações morfológicas do coração.
(Sobrecargas)
• Alterações extra cardíacas (TEP;
onda T cerebral)
• Bloqueios AV e interventriculares
• Efeitos de medicação (digital)
CONSTRUINDO O ECG
POSICIONAMENTO DE ELETRODOS

V1 à 4º espaço intercostal direito (EID)
paraesternal
V2 à 4º espaço intercostal esquerdo (EIE)
paraesternal
V3 à entre V2 e V4
V4 à 5º EIE na linha medioclavicular
V5 à 5º EIE na linha axiliar anterior
V6 à 5º EIE na linha axiliar média
V4r à 5º EID na linha medioclavicular
PAPEL QUADRICULADO

ELETROCARDIOGRAMA


• Onda P à despolarização atrial
• QRS à Despolarização dos
ventrículos
Ø Acontece ao mesmo tempo a
repolarização atrial
• Onda T à repolarização ventricular
VETORES
• Em direção do eletrodo à positivo
• Em direção aposta do eletrodo à
negativo
DERIVAÇÕES
BIPOLARES

UNIPOLARES

PRECORDIAIS

“ROSAS DOS VENTOS”

ECG NORMAL


• ST à intervalo entre a
despolarização e repolarização do
VE. (ponto J ao início da onda T –
fase 2 do potencial de ação);
• J à fim do QRS
• U à repolarização da fibra de
Purkinje, HVE, isquemia, QTL,
hipocalemia, hipertireoidismo
VALORES NORMAIS
• onda P: 0,08 - 0,10s
• PR: 0,12 - 0,20s
• QRS: 0,08 - 0,12s
• QTc: Homens: 340 - 450 ms
Ø Mulheres: 340 – 470 ms

• Cálculo intervalo de QTc
Ø Regra da tangente
o Medir em V5 ou D2
RITMO SINUSAL
• Critérios Ritmo Sinusal: Onda P
positiva em DI, DII e aVF;
• Toda onda P precede um QRS
• aVR: onda P negativo

FREQUÊNCIA CARDÍACA
1. Dividir 1500 pelo número de
“quadradinhos” do intervalo RR:
1.500/23 = 65bpm

2. Dividir 300 pelo número de
“quadradões” no intervalo RR

EIXO ELÉTRICO
• O eixo normal do coração varia
entre -30° e +90°, sendo verificado
pela polaridade do QRS

ROTEIRO
ECG normal
1. Identificar ritmo sinusal e não sinusal
2. Calcular frequência cardíaca
3. Definir eixo elétrico
4. Intervalo PR, duração de QRS,
intervalo QT
