1.


Ao estudarmos o tema "flexão composta reta", vemos que os esforços
combinados de uma tensão longitudinal normal e de um momento fletor
em uma viga podem ser reproduzidos pela aplicação excêntrica de uma
força longitudinal normal, considerando o eixo centróide como referência.

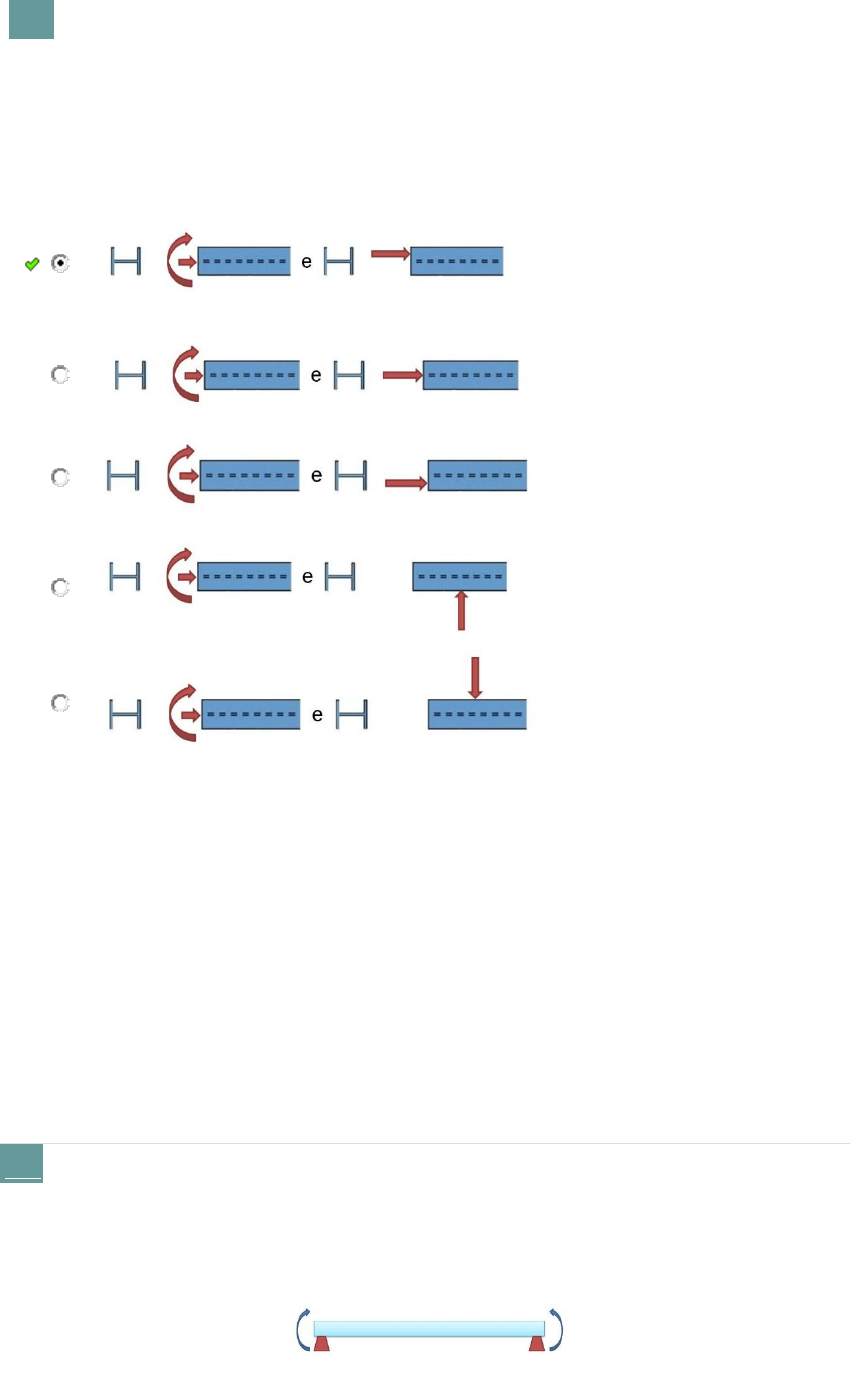

Nas opções a seguir, que mostram uma viga de perfil H, identique aquela
que representa estados de tensão possivelmente EQUIVALENTES.


















Explicação:
O momento aplicado e a força normal aplicada no eixo centróide provocam
tensões trativas abaixo do eixo centróide e tensões compressivas acima do
eixo centróide, condição que é reproduzida pela aplicação de uma única força
normal longitudinal deslocada em relação ao eixo centróide do corpo e acima
do mesmo.





2.

Considere uma barra bi-apoiada da figura a seguir submetida a um
momento fletor. Tem-se que abaixo da linha neutra, a barra encontra-se
submetida a tensões trativas e acima da mesma, a tensões compressivas.


https://simulado.estacio.br/bdq_simulados_exercicio.asp
https://simulado.estacio.br/bdq_simulados_exercicio.asp


Utilizando como base a teoria da "flexão composta reta", assinale a
opção CORRETA.


A aplicação de uma força longitudinal normal abaixo do eixo
longitudinal centróide aumenta as tensões de tração nessa região.


A aplicação de uma força longitudinal normal abaixo do eixo
longitudinal centróide minimiza as tensões de tração nessa região.


A aplicação de uma força longitudinal normal acima do eixo
longitudinal centróide minimiza as tensões de tração nessa região.


A aplicação de uma força transversal ao eixo longitudinal centróide
não altera as tensões de tração na viga em questão.


A aplicação de uma força perpendicular ao eixo longitudinal centróide
e voltada para baixo minimiza as tensões de tração na região abaixo
do eixo mencionado.



Explicação:
A tensão de tração abaixo do eixo centróide é minimizada com a aplicação
de uma força longitudinal normal abaixo do referido eixo, criando o efeito de
um momento fletor devido a sua excentricidade em relação ao centróide. A
tensão criada é dada por:
=N/A ± N.e.yo/I
Onde:
- N: esforço normal provocado pelo cabo protendido
- A: área da seção transversal
- I: momento de inércia da seção em relação ao centroide
- yo: distância do bordo considerado até o centroide





3.


Uma viga é feita de madeira com tensão de flexão
admissível σadm = 12 MPa e tensão de cisalhamento
admissível τadm = 3,5 MPa. Determine a altura da seção
transversal, sendo a h=3b, em h é altura e b a largura da seção,
e considerando que esta viga está submetida a um momento
fletor máximo de M=85 kNm e esforço cortante máxima V=65
kN.



503,3 mm
https://simulado.estacio.br/bdq_simulados_exercicio.asp


28,91 mm


289,1 mm


50,30 mm


53 cm



Explicação:






4.

A seção reta de uma viga, que foi projetada para receber cabos de aço
protendidos no orifício indicado em "B", está representada na figura a
seguir. Os cabos protendidos são utilizados como um recurso para aliviar as
tensões na parte inferior da viga e podem provocar no máximo força
longitudinal normal de compressão igual a 1.000 kN no ponto de sua
aplicação. A estrutura apresenta área da seção reta tranversal igual a 4.000
cm2 e momento de inércia igual a 800.000cm4.
https://simulado.estacio.br/bdq_simulados_exercicio.asp



Ao ser posicionada, a viga ficará submetida a tensões trativas na parte
inferior, sendo o valor máximo no ponto "A" igual a 15,25 kN/cm2.
Considerando o contexto anterior e a figura a seguir, determine
aproximadamente a excetrincidade "e" dos cabos protendidos para que o
estado de tensão trativa seja anulado.
Tensão provocada pelos cabos protendidos: =N/A ± N.e.yo/I
Onde:
- N: esforço normal provocado pelo cabo protendido
- A: área da seção transversal
- I: momento de inércia da seção em relação ao centroide
- yo: distância do bordo considerado até o centroide


200 cm


150 cm


50 cm


100 cm


125 cm



Explicação:
Os cabos protendidos deverão anular a tensão de tração que surge quando
a viga é posicionada na estrutura maior da qual faz parte. Desta forma, os
cabos deverão produzir uma tensão de 15,25kN/cm2, porém de compressão
e não de tração.
Tensão provocada pelos cabos protendidos: =N/A +
N.e.yo/I → 15,25=1.000/4.000 + (1.000 . e . 120)/800.000 → 15,25 =
0,25+12.e/80 → 15,00=0,15e → e=15,00/0,15 = 100cm





5.


As figuras mostradas nas opções a seguir mostram duas situações em que
esforços são aplicados a uma viga. A parte esquerda da igualdade presente
em cada opção representa a aplicação combinada de um esforço normal e
um momento fletor e a parte direita representa a aplicação de uma única
carga.
Com base na teoria estudada em "flexão composta reta", assinale a opção
em que a igualdade está CORRETA:


















Explicação:
O momento aplicado e a força normal aplicada no eixo centróide provocam tensões
trativas acima do eixo centróide e tensões compressivas abaixo do eixo centróide,
condição que é reproduzida pela aplicação de uma única força normal longitudinal
deslocada em relação ao eixo centróide do corpo e abaixo do mesmo.





https://simulado.estacio.br/bdq_simulados_exercicio.asp
6.


Considere uma viga de seção em U, cujo eixo centroide localiza-se a 60 mm da parte superior (vide
figura). O momento de inércia desta seção, em relação ao eixo centroide horizontal, é 45.10-6 m4. A viga
está engastada em uma das extremidades e, na outra, uma carga concentrada de valor 26 kN, inclinada
de um ângulo com a horizontal, é aplicada. Considere que o seno e o cosseno deste ângulos valem,
respectivamente, 12/13 e 5/13. Determine a tensão de flexão máxima na seção a-a

Dados: Tensão = M.c/I


51,2 MPa


101,2 MPa


5,2 MPa


15,2 MPa


151,2 MPa



Explicação:
M = 24 x 2 + 10 x 60/1000 = 48,6 kN.m
Tensão = M.c/T = 48.600 x 0,140/45.10-6 = 151,2 MPa
