1

Evaporadores
Profa. Dra. Lorena Oliveira Pires
Engenharia Química
Instituto de Química
Unesp - Araraquara
Evaporador
• Equipamento utilizado para concentrar uma solução composta por um
soluto não-volátil e um solvente volátil.
• Para a maioria dos processos envolvendo evaporadores:
• vente → água
• Soluto → sólido com pressão de vapor muito baixa
• Produto → solução concentrada

• Tipo particular de trocador de calor
• Fluido quente → vapor de água saturado que se condensa
• Fluido frio → solução a ser concentrada, em ebulição
• Todo evaporador é composto por uma área de troca de calor e um
espaço e/ou acessório para separar o líquido do vapor

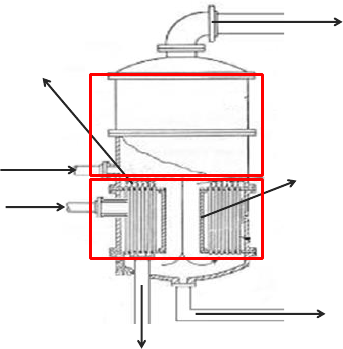

Fornecimento
de calor latente
Entrada de vapor
(Fluido quente)
Alimentação
(Fluido frio)
Ebulição
Solução
concentrada
Condensado
Vapor gerado
Região de
Separação
Região de
Aquecimento

• Como nos trocadores de calor, aplica-se:

tAUq = ..

• Os evaporadores normalmente operam sob vácuo
• Um condensador estará ligado ao evaporador para condensar o vapor
produzido.
• O vácuo é feito no condensador.

2

Aplicações
• Vários processos químicos utilizam evaporadores:
• Indústria alimentícia
• Concentração de sucos
• Concentração do caldo de cana – produção de açúcar
• Leite condensado e em pó
• Indústria de processos inorgânicos
• Produção de hidróxido de sódio, nitrato de amônio, cloreto de cálcio, etc.
• Indústria de papel e celulose
• Concentração de resíduos
Características das Soluções
• Concentração da solução de alimentação
• Aumenta a densidade, viscosidade e ponto de ebulição
• Inicialmente
• Solução diluída → baixa viscosidade → altos coeficientes de transferência
• A medida que a solução se evapora
• Solução concentrada → maior viscosidade → baixos coeficientes de
transferência
• Solubilidade
• Limita a máxima concentração da solução
• Inicialmente
• Solução diluída → concentração do soluto aumenta com o tempo
• À medida que a solução se evapora
• Solubilidade limite do soluto pode ser excedida → cristais podem ser formados
• Sensibilidade à temperatura
• Deve-se operar sob vácuo para reduzir a temperatura de ebulição e com baixo
tempo de residência
• Alguns materiais podem ser sensíveis e se degradar à altas
temperaturas ou após prolongado aquecimento
• Incrustação
3

• prejudica a transferência de calor
• Pressão e Temperatura
• Elevação do ponto de ebulição (EPE)
• O ponto de ebulição da solução está relacionado com a pressão do
sistema
 P →  Teb
• Com aumento da concentração do soluto na solução a temperatura de
ebulição pode aumentar
 x →  Teb
• Formação de Espuma
• Arraste com o vapor, perda de produto e contaminação do condensado
• Em alguns casos, as soluções podem formar espuma durante a ebulição
• Ex.: soluções de ácidos graxos, soda cáustica, etc.
• Usa-se dispositivos para evitar que a espuma seja arrastada juntamente
com o vapor

Tipos de Evaporadores
Circulação natural
Circulação forçada
Evaporadores de Película

Evaporadores de Circulação Natural
• A movimentação da solução é realizada por variação da densidade,
ocasionada pelo aquecimento e ebulição.
• O principal tipo é o Calandra, Roberts ou de tubos curtos
• Atualmente a grande utilização deste tipo é na produção de açúcar de
cana

Evaporador de tubos horizontais
• Vapor circula no interior dos tubos;
• Circulação natural;
• Baixa eficiência;
• Incrustações no exterior dos tubos.
4

• Vantagens:
• Baixo custo;
• Fácil instalação.
• Indicação:
• Líquidos pouco viscosos, sem formação de espuma nem incrustações.
• Líquidos com altos coeficientes de troca térmica.


Evaporador do tipo Cesta
• Câmara de vapor → cesta suspensa
• Vapor circula pelo exterior dos tubos;
• Vapor produzido no interior dos tubos
gera a circulação do líquido.
• Vantagens:
• Boa relação custo/eficiência.
• Indicação:
• Líquidos pouco viscosos.


Evaporador de tubos verticais curtos (tipo Calandra,
padrão ou Roberts)
• Câmara de vapor anular;
• Vapor circula pelo exterior dos tubos;
• Vapor produzido no interior dos tubos
gera a circulação do líquido;
• Incrustações no interior dos tubos.
• Vantagens:
• Boa relação custo/eficiência.
• Indicação:
• Líquidos pouco à semi-viscosos.

5

Calandra
• A área de troca de calor é semelhante ao feixe de um trocador de calor
casco e tubo, mas no centro do feixe é como se alguns tubos fossem
substituídos por um tubo com diâmetro bem maior.

Alimentação da solução
a ser concentradaAlimentação do vapor
de aquecimento
(steam)
Saída do condensado
Saída do vapor gerado
pela ebulição da solução
(vapor)
Saída da solução
concentrada (produto)
E a solução se
movimentando, por
circulação natural,
dentro do
evaporador

• A solução a ser concentrada ocupa o interior dos tubos e o tubo central.
O vapor de aquecimento ocupa o lado casco
• Existem dois ambientes distintos, com pressões diferentes
• Vapor de aquecimento
• Lado casco da calandra; por fora dos tubos
• Solução e Vapor gerado
• Parte inferior do evaporador
• Interior dos tubos e duto central
• Espaço vapor

Espaço vapor
• Cilindro acima da calandra
• Mesmo diâmetro da calandra
• Não é ocupado pela solução
• Corresponde à maior parte do evaporador
6

• Função: evitar que gotas e caldo sejam arrastadas pelo vapor gerado
pela ebulição.

Evaporador de Circulação Forçada
• O aumento da velocidade de escoamento da solução no interior dos
tubos aumenta seu coeficiente de transmissão de calor por convecção;
• A movimentação da solução é feita por algum equipamento, uma bomba,
por exemplo, quando as soluções são muito viscosas ou apresentam
tendência à incrustação;
• Unidades insensíveis às vazões ou variações nas propriedades físicas;
• Adequados às operações de cristalização ou com lamas viscosas
• Nestes equipamentos a superfície de troca de calor pode ser interna ou
externa, horizontal ou vertical.

Evaporador de tubos verticais
longos
• Circulação forçada do líquido;
• Vapor circula pelo exterior dos tubos;
• Consumo elevado de energia.
• Vantagens:
• Altos coeficientes de troca térmica;
• Indicação:
• Líquidos viscosos.



Evaporador com aquecedor externo
• Circulação forçada do líquido;
• Trocador de calor externo;
• Vapor circula pelo exterior dos tubos;
• Consumo elevado de energia.
7

• Vantagens:
• Facilidade de limpeza e substituição dos
tubos incrustados;
• Altos coeficientes de troca térmica;
• Mais compacto
• Indicação:
• Líquidos viscosos.



Evaporadores de Película
Película ascendente (Kestner ou de tubos longos)
Película descendente
Película agitada
Película ascendente-descendente
De Placas

Película Ascendente
• Kestner ou tubos longos

• Características:
• Pode operar com passagem única;
• Tempo de residência baixo
• Ideal para substâncias termo-sensíveis
• Valores de h elevados




Película Descendente
• Opera com fluidos mais viscosos que o anterior
• Empregado também na produção de açúcar de cana
8

Recebe
calor pela
parede e
gera vapor
Mistura do produto
concentrado e
vapor
Separação
principal
Vapor
gerado vai
para um
condensado
r

• O principal problema é a distribuição da alimentação.
• Os tubos não podem secar, pois causariam incrustação, nem ficar cheios
pois reduziriam o h.
• Há vários tipos de distribuidores para a alimentação

• Características:
• Tempo de residência inferior a 1 minuto – possibilita uso de vapor a temperatura
mais elevada;
• Coeficiente global maior que outros tipos – possibilita uso de menores diferenças
de temperatura;
• Precisa de um distribuidor adequado para a alimentação.

Fundamentos
• Elevação do Ponto de Ebulição – epe
• Balanço de Massa
• Balanço de Energia
• Entalpias
• Desempenho• Capacidade
• Economia
9

• t no Evaporador
• Coeficiente global – U

Elevação do Ponto de Ebulição (epe)
• Quando um líquido entra em ebulição?
• Se a um líquido puro, com temperatura de ebulição t, acrescentar-se um
soluto, o que ocorrerá com a temperatura de ebulição?

Solvente puro = Água
Pressão = P
Temp. de ebulição = tsolv
Solução = Água + soluto não volátil
Pressão = P
Temp. de ebulição = te
solve ttepe −=
[2]
te > tsolv

• Qual a pressão de vapor da água a 40 ºC?
• 55,324 mmHg = 0,0752 kgf/cm2
• Qual a pressão de vapor da água em uma solução de NaOH com
concentração de 30 (g NaOH/100 H20) a 40 ºC?
• 36,6 mmHg = 0,0498 kgf/cm2
• Temos água em ebulição. O que acontece se adicionarmos uma
quantidade considerável de NaCl?
• Nível do mar; P = 1 atm
• Pvap água a 100 ºC = 760 mmHg
• Sal →  Pvap solução = 740 mmHg
• Não temos mais igualdade entre pressão de vapor e pressão ambiente.
• A ebulição cessa.

10

VLF xVxLxF
VLF
... +=
+=
Balanços de Massa e Energia


• F, S, V, L → vazões mássicas
• x → fração mássica do soluto
• H e h → entalpias específicas (por
unidade de massa) do vapor e do
líquido
• t → temperatura

• tL = tV; tS > tL
• tL = t + epe

Balanço de Massa
• Operação contínua no estado
estacionário
• Não há acúmulo de massa
• Volume de controle: evaporador
• Dois componentes: o soluto e o
solvente
 entra = sai
Obs.: vazão de S
• Balanço de Massa Global


• Balanço de Massa para o Soluto
Solução diluída
Solução
concentrada
Vapor de
aquecimento
Vapor
gerado
