Questão 1/10 - Princípios de Mecânica e Resistência dos Materiais

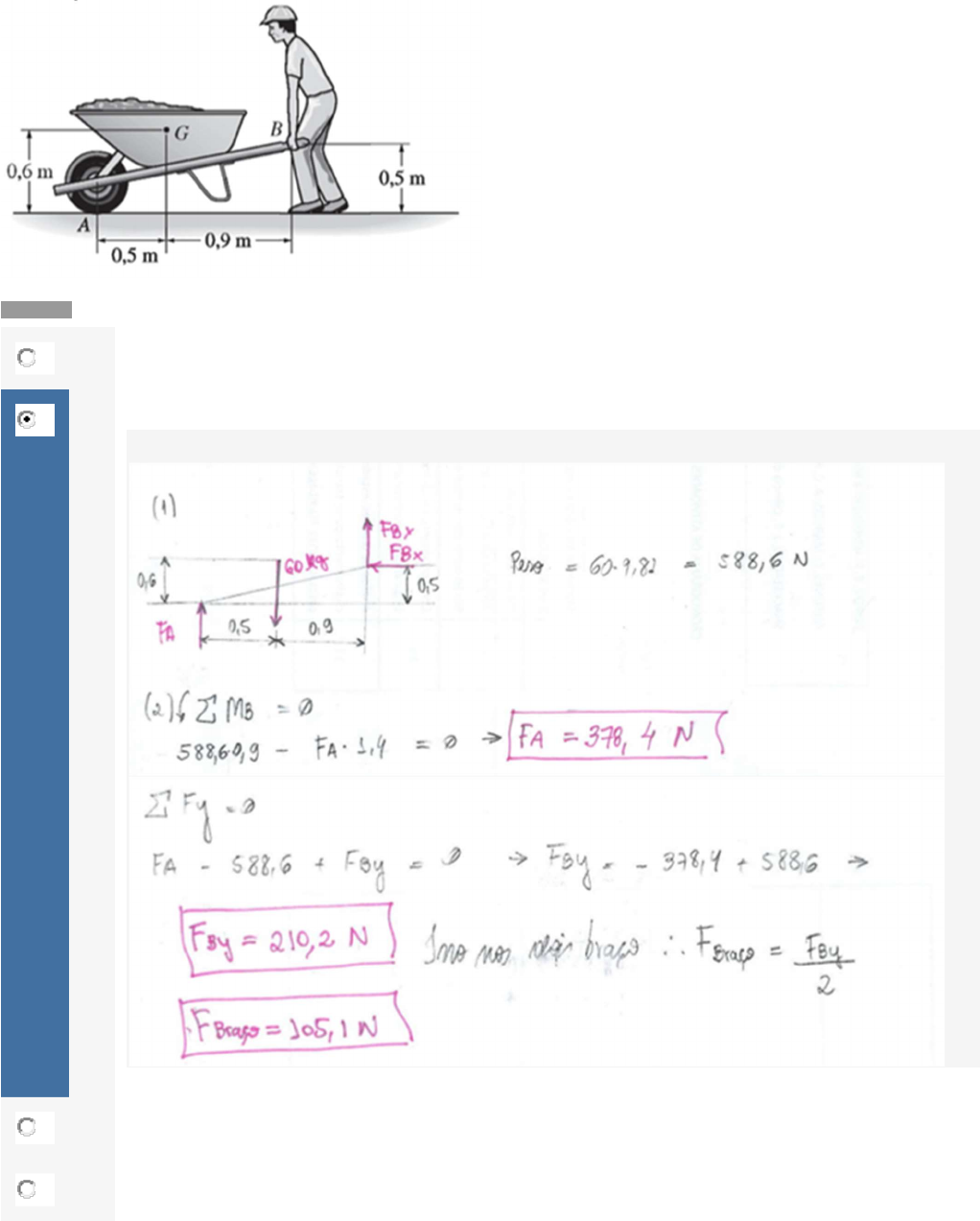

Se o carrinho de pedreiro e seu conteúdo têm massa de 60 kg e centro de massa G,
determine a intensidade da força resultante que o homem deve exercer em cada um
dos braços do carrinho para mantê-lo em equilíbrio.

(conteúdo da Aula 3 tema 2)
Nota: 10.0
 A F = 100 N
 B F = 105 N
Você acertou!


 C F = 115 N
 D F = 120 N
 E F = 150 N

Questão 2/10 - Princípios de Mecânica e Resistência dos Materiais
Diagramas de corpo livre são utilizados para modelar e resolver problemas de
mecânica. Para a construção correta de um diagrama de corpo livre, o que é
necessário incluir no mesmo?
(conteúdo da Aula 3 tema 1)
Nota: 10.0
 A apenas as dimensões do corpo, forças externas e momentos de binário desconhecidos que atuam sobre o corpo.
 B apenas a forma e dimensões do corpo, forças externas, forças internas, momentos de binário conhecidos e desconhecidos que atu
o corpo.
 C apenas a forma e dimensões do corpo, forças externas, forças internas e momentos de binário conhecidos que atuam sobre o corp
 D apenas a forma e dimensões do corpo, forças externas e momentos de binário conhecidos e desconhecidos que atuam sobre o corpo.
Você acertou!
Veja slide 12 da Aula 3 Tema 1.
 E apenas as forças externas e momentos de binário desconhecidos que atuam sobre o corpo.

Questão 3/10 - Princípios de Mecânica e Resistência dos Materiais
Um sistema composto por viga, polia e cabo é utilizado para sustentar uma carga de
80 kg, conforme a figura abaixo.



Determine a tração na corda.
(conteúdo da Aula 3 tema 2)
Nota: 10.0
 A T = 651,2 N
 B T = 728,4 N
 C T = 830,1 N
Você acertou!

 D T = 929,6 N
 E T = 975,2 N

Questão 4/10 - Princípios de Mecânica e Resistência dos Materiais
Para retirar pregos cravados na madeira, é comum que se utilize um martelo como
uma alavanca que provoca momento, conforme a figura a seguir:



Sabendo que F = 1000 N , determine o momento dessa força em relação ao ponto A.
(conteúdo Aula 2 tema 3 - aplique o princípio dos momentos)
Nota: 10.0
 A Ma = - 450 Nm
 B Ma = 495 Nm
 C Ma = - 452,2 Nm
Você acertou!

 D Ma = 480,5 Nm
 E Ma = - 480,5 Nm

Questão 5/10 - Princípios de Mecânica e Resistência dos Materiais
O relé é um interruptor eletromecânico, com inúmeras aplicações possíveis em
comutação de contatos elétricos, servindo para ligar ou desligar dispositivos. A
movimentação física deste interruptor ocorre quando a corrente elétrica percorre as
espiras da bobina do relé, criando assim um campo magnético que por sua vez atrai a
alavanca responsável pela mudança do estado dos contatos. Considerando o sistema
de relé apresentado na Figura 1(a) mostra o sistema em contato, ou seja, a armadura
ABC em contato contato em A. Para isto, projetou-se este dispositivo com uma mola
CD de e uma força vertical de 0,6 N em A (como mostra a figura). Assinale a
alternativa que corresponde à força na mola quando a bobina for energizada e atrair a
armadura para E, na figura (b), interrompendo assim o contato em A.

Figura 1 - (a) Interruptor com o sistema em contato e (b) com o contato interrompido.
(conteúdo da Aula 3 tema 2)

Nota: 10.0
 A F = 2,8 NF = 2,8 N
Você acertou!

 B F = 3,2 NF = 3,2 N

 C F = 4,6 NF = 4,6 N

 D F = 5,5 NF = 5,5 N

 E F = 5,9 NF = 5,9 N


Questão 6/10 - Princípios de Mecânica e Resistência dos Materiais
Treliças são comumente utilizadas na construção civil e em estruturas. Seus membros
são conectados a placas de ligação, como a da figura a seguir:


(conteúdo Aula 2 tema 1)
Nota: 10.0
 A
 B
 C
 D
Você acertou!

 E

Questão 7/10 - Princípios de Mecânica e Resistência dos Materiais
Se a válvula puder ser aberta com um momento de binário de 25 N.m, determine a
intensidade exigida de cada força de binário que deve ser aplicada ao volante.

(conteúdo da Aula 2 - Tema 5)
Nota: 10.0
 A F = 24,8 N
 B F = 58,4 N
 C F = 83,3 N
Você acertou!
 D F = 95,7 N
 E F = 108,5 N

Questão 8/10 - Princípios de Mecânica e Resistência dos Materiais
Na mecânica estática, corpos rígidos recebem um tratamento diferente de partículas,
já que suas dimensões e geometrias são incluídas nos problemas. Para garantir o
equilíbrio de um corpo rígido, quais são as condições necessárias e suficientes?
(conteúdo Aula 3 tema 1 e 2)
Nota: 10.0
 A A soma das forças que agem sobre o corpo deve ser zero. A soma dos momentos de todas as forças no sistema em relação a um pon
somada a todos os momentos de binário deve ser zero;
Você acertou!
SOLUÇÃO
A resposta desta questão é dada por definição, vide (aula 3, temas 1 e 2)
 B A soma dos momentos de todas as forças no sistema em relação a um ponto deve ser zero;
 C A soma dos momentos de todas as forças no sistema em relação a um ponto, somada a todos os momentos de binário deve ser zero;
 D A soma dos momentos de todas as forças no sistema em relação a um ponto, somada a todos os momentos de binário deve ser zero.
necessário que a soma de forças seja zero, desde que as forças não gerem momento;
 E A soma de todas as forças deve ser zero, porém a soma de todos os momentos pode ser diferente de zero.

Questão 9/10 - Princípios de Mecânica e Resistência dos Materiais
Determine a tração desenvolvida nos três cabos necessária para suportar o semáforo,
que tem uma massa de 15 kg. Considere O semáforo está centralizado no eixo z, ou
seja, suas componentes x e y são zero.

(conteúdo da Aula 2 - Tema 2)
Você pode utilizar o google colab para montar o sistema linear de equações e
extrair os valores para as forças
Nota: 10.0
 A FAB = 441,14 NFAB = 441,14 N

Você acertou!


 B FCB = 541,28 NFCB = 541,28 N

 C FAD = 240,88 NFAD = 240,88 N

 D FAB = 329,56 NFAB = 329,56 N

 E FCB = 484,12 NFCB = 484,12 N


Questão 10/10 - Princípios de Mecânica e Resistência dos Materiais
A força do tendão de Aquiles Ft = 650 NFt = 650 N é mobilizada quando o homem
tenta ficar na ponta dos pés. Quando isso é feito, cada um de seus pés fica sujeito a
uma força reativa Nf = 400 NNf = 400 N. Determine o momento resultante de FtFt e
NfNf em relação à articulação do tornozelo em A.

(conteúdo da Aula 2 - Tema 3)
Nota: 0.0
 A MRA = −2,09 N.mMRA = −2,09 N.m CORRETA É ESTA

 B MRA = −2,52 N.mMRA = −2,52 N.m

 C MRA = 2,69 N.mMRA = 2,69 N.m

 D MRA = 3,86 N.mMRA = 3,86 N.m

 E MRA = −3,68 N.mMRA = −3,68 N.m
