1a). Considere um motor trifásico de 12,5cv, 220V, com Fator de Potência de 0,85,
Rendimento de 82%, relação Ip/In = 9 com tempo de partida de 5 segundos. Realize
o dimensionamento do Contator, Relé Térmico, Fusível e do Disjuntor-Motor para
uma partida do tipo ESTRELA-TRIÂNGULO.

Motor 12,5cv (trifásico) Rede 220V 60Hz 3~
Rendimento = 82% CosØ = 0,90 Ip/In = 9,0 com tempo de 5segundos
In = corrente nominal do motor (A) =
12,5𝑐𝑣∗736
220𝑣∗√3∗0,82∗0,90
= 32,7𝐴
In = 32.7A; Ip/In = 9 tempo de partida = 5s

Vamos considerar que;
Motor trabalha em regime normal de manobra com gaiola de esquilo, com desligamento
em regime Classe do contador AC3
A corrente que circulará nos contatores K1 e K2 não será a corrente nominal do motor,
pois existe uma divisão ocasionada nos “nós” acima de K1
IF = corrente de Fase (A) =
32,7
√3

IF = 18,9A
Ie ≥ corrente de emprego = 18,9 ∗ 0,15% margem de segurança
Ie ≥ 21,7 (A)

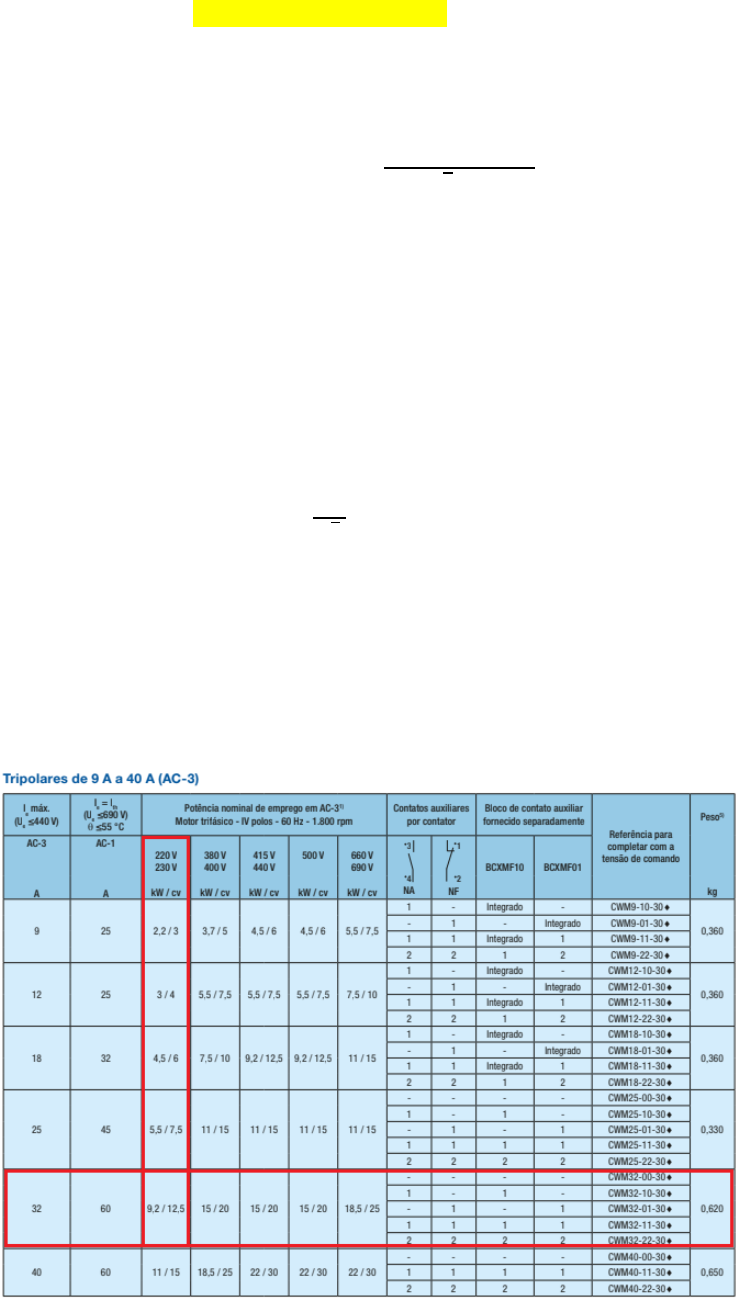

Utilizaremos o catálogo da WEG CWM 50051271 como referência: Veremos a tensão e
a potência para a escolha do contator e contatos auxiliares.

Contator escolhido K1 e K2 CWM32-22

Corrente máxima que o contator suporta será 63A
Dimensionamento do K3
O contator K3, somente será utilizado pelo sistema no momento da partida do
motor, ou seja, quando o circuito assumir o fechamento estrela;
A corrente que circulará neste trecho será de 33% a corrente nominal.
Logo:
Ie ≥ (33% In) * 15%
Ie – corrente nominal de emprego do K3
33% da corrente nominal 15% Acréscimo segurança
IK3 = Ie = (0,33 * 32,7) * 1,15
Ie ≥ 12,4A

Pelo fato da CWM12 ser 0,4A a menos optaremos pela CWM18-11-30


Dimensionamento Relé térmico;
IRT = corrente do relé térmico
In = corrente nominal do motor
IRT =
32,7
√3
= 18,90𝐴

Relé de sobrecarga escolhido RW27-1D3-U040, com faixa de ajuste entre 25 a 40A. onde a
corrente máxima é de 80A
Dimensionamento dos fusíveis
1ª Situação
In = A; Ip/In = 9 / Tp = 5s
Ip = 32,7A Ip = 294A

Traçando os dados de Ip = 294A e Tp = 5s chegamos a mais próximo á curva de If = 63A
2ª Situação
Corrente do fusível deve ter o valor superior a 20% da corrente nominal do motor. Ou seja;
If ≥ 1,2*In
If ≥ 1,2*32,7A
If ≥ 39,2A

3ª Situação
Confirmar se o fusível irá proteger os contatores K1 e K2. Para isso devemos garantir que a
corrente do contador seja superior à do fusível escolhido.
If = 63A
Imáxima (K1 e K2): 63A Imáx (RT): 63A;
O fusível atente as necessidades que o circuito exige. Mesmo que o dimensionamento ficou
aparentemente no limite, o fabricante garante a proteção do circuito e atenderá todas as
necessidades.

Dimensionamento disjuntor motor.

Modelo MPW65-3-U032
In = 32A
Faixa de ajuste; 25 a 32A
Disparo Magnético: 416A








1b). Considere um motor trifásico de 12,5cv, 220V, com Fator de Potência de 0,85,
Rendimento de 82%, relação Ip/In = 9 com tempo de partida de 5 segundos. Realize
o dimensionamento do Contator, Relé Térmico, Fusível e do Disjuntor-Motor para
uma partida do tipo DIRETA.

Motor 12,5cv (trifásico) Rede 220V 60Hz 3~
Rendimento = 82% CosØ = 0,90 Ip/In = 9,0 com tempo de 5
segundos

In = corrente nominal do motor (A) =
12,5𝑐𝑣∗736
220𝑣∗√3∗0,82∗0,90
= 32,7𝐴
Vamos considerar que;
Motor trabalha em regime normal de manobra com gaiola de esquilo, com desligamento
em regime Classe do contador AC3
Ie ≥ corrente de emprego = 32,7 ∗ 0,15% margem de segurança
Ie ≥ 37,6A
Escolha do contator
Catálogo da WEG CWM 50051271: Veremos a tensão e a potência para a escolha do
contator e contatos auxiliares

Contator escolhido CWM40-22


Corrente máxima que o contator suporta será 80A

Dimensionamento Relé térmico;
In(RT) = 0,15% * In sendo;
In = = 32,7 ∗ 1,15
 In(RT) = 37,6𝐴
Catálogo WEG-reles de sobrecarga 50042397

Faixa de ajuste do relé térmico; 25 a 40A modelo escolhido RW67-1D3-U040
compatível com modelo da contatora escolhida.
Dimensionamento dos fusíveis
1ª Situação
Neste caso, O fusível terá como função, garantir a proteção do circuito de acionamento
(contatores, relé térmico e condutores) e não a proteção do motor.
No momento em que ligamos o motor, temos uma elevada corrente de partida.
Utilizar fusíveis com acionamento retardado, para que não sejam acionados no
momento da partida do motor.
Ip/In = 9 com Tp de 5s
Vamos determinar a corrente do fusível pelo gráfico abaixo, baseado nas características
(tempo / corrente de partida do motor).
Ip = In*9
Ip = 32,7 ∗ 9 = 294,3𝐴
Tp = 5s

If = 63A (Corrente do fusível)
2ª Situação:
A corrente do fusível desse ter o valor igual a 20% da corrente nominal do motor.
Ou seja:
If ≥ 1,2*In
If ≥ = 32,7𝐴 ∗ 1,20
If ≥ 39,24A
Portanto o fusível de 63A (através do gráfico da 1ª situação) atende a necessidade.
3ª Situação:
Confirmar se o fusível irá proteger o contator e o relé térmico.
Garantir que a corrente do K1 e do RT superior ou igual a do fusível escolhido.
If = 63A
Imax (K1): 80A; Imax (RT): 80A
Portanto, o fusível de 63A atende as necessidades que o circuito de partida DIRETA
exige para sua proteção.

Dimensionamento do disjuntor motor.

Modelo MPW65-3-U032
In = 32A
Faixa de ajuste; 25 a 32A
Disparo Magnético: 416A












2) Considere um motor trifásico de 60cv, 690V, com Fator de Potência de 0,88,
Rendimento de 89%, relação Ip/In=8 com tempo de partida de 5 segundos. Realize o
dimensionamento do Contator, Relé Térmico, Fusível e do Disjuntor-Motor para uma
partida do tipo Estrela-triângulo.

Motor 60cv (trifásico) Rede 690V 60Hz 3~
Rendimento = 89% CosØ = 0,88 Ip/In = 8,0 com tempo de 5
segundos
In = corrente nominal do motor (A) =
60𝑐𝑣∗736
690𝑣∗√3∗0,89∗0,88
= 47,18𝐴
In = 47.18A; Ip/In = 9 tempo de partida = 5s
Considerando que, o motor trabalha em regime normal de manobra com gaiola de
esquilo, com desligamento em regime Classe do contador AC3
A corrente que circulará nos contatores K1 e K2 não será a corrente nominal do motor,
pois existe uma divisão ocasionada nos “nós” acima de K1
IF = corrente de Fase (A) =
47,18
√3

IF = 27,24A
Ie ≥ corrente de emprego = 27,24 ∗ 0,15% margem de segurança
Ie ≥ 31,3 (A)
Utilizaremos o catálogo da WEG CWM 50051271 como referência: Veremos a tensão e
a potência para a escolha do contator e contatos auxiliares.

Contator escolhido K1 e K2 CWM80-22

Corrente máxima que o contator suporta será 125A
Dimensionamento do K3
O contator K3, somente será utilizado pelo sistema no momento da partida do motor, ou seja,
quando o circuito assumir o fechamento estrela;
A corrente que circulará neste trecho será de 33% a corrente nominal. Logo:
Ie ≥ (33% In) * 15%
Ie – corrente nominal de emprego do K3
33% da corrente nominal 15% Acréscimo segurança
IK3 = Ie = (0,33 * 47,18) * 1,15 Ie ≥ 17,9A
Como o conjugado do motor também diminui para 33% do nominal dimensionaremos pela
potência que será 20cv

Contatora escolhida será CWM32-11-30 Imáx 60A
Dimensionamento Relé térmico;
IRT = corrente do relé térmico
In = corrente nominal do motor
IRT =
47,18
√3
= 27,24𝐴

Relé de sobrecarga escolhido RW27-1D3-U040, com faixa de ajuste entre 25 a 40A. onde a
corrente máxima é de 80A
Dimensionamento dos fusíveis
1ª Situação
Ip = In * 8 Tp = 5s
Ip = 47,18A Ip = 377,44A
Traçando os dados de Ip = 377,44A e Tp = 5s chegamos a mais próximo a curva de If = 63A
2ª Situação
Corrente do fusível deve ter o valor superior a 20% da corrente nominal do motor. Ou seja;
If ≥ 1,2*In
If ≥ 1,2*47,18A
If ≥ 56,6A

3ª Situação
Confirmar se o fusível irá proteger os contatores K1 e K2. Para isso devemos garantir que a
corrente do contador seja superior à do fusível escolhido.
If = 63A
Imáxima (K1 e K2): 125A Imáx (RT): 80A;O fusível de efeito retardado 63A atenderá as necessidades que o circuito exige, para relé e para
as contatoras.

Dimensionamento disjuntor motor.

Modelo MPW65-3-U050
In = 50A
Faixa de ajuste; 40 a 50A
Disparo Magnético: 650A
