Questões resolvidas
Amplificadores operacionais são dispositivos eletrônicos versáteis e utilizados em uma infinidade de aplicações. A figura mostra um amplificador não-inversor. Sendo a tensão Vin = 12 V, R1 = 60 Ω e R2 = 120 Ω, assinale a alternativa CORRETA com o valor de Vout.
a. 36 V
b. Nenhuma das alternativas
c. 15 V
d. 18 V
e. -24 V
Os circuitos I e II da Figura representam duas aplicações práticas usando-se amplificadores operacionais.
Quais são, respectivamente, essas aplicações?
a. Diferenciador e Integrador
b. Integrador e Diferenciador
c. Integrador e Amplificador inversor
d. Integrador e Amplificador logaritmo
e. Nenhuma das alternativas.
f. Diferenciador e Amplificador não inversor
Os amplificadores operacionais apresentam importantes características, dentre as quais se destaca a seguinte:
a. O ganho de tensão de malha aberta é extremamente menor do que o ganho de malha fechada, podendo ser zero.
b. A impedância de entrada é muito baixa, podendo diminuir ainda mais se for usado em sua entrada um transistor de efeito de campo (FET).
c. A impedância de saída é muito alta, podendo, no entanto, diminuir se um transistor de efeito de campo (FET) for usado em sua saída.
d. Os ganhos de tensão de malha aberta e os de malha fechada são sempre iguais, independentemente do circuito de realimentação externo ao amplificador.
e. A impedância de entrada é alta, podendo aumentar muito mais se um transistor de efeito de campo (FET) for usado em sua entrada.
f. Nenhuma das alternativas.
Dado o circuito com amplificadores operacionais apresentado, quando a tensão do sinal de entrada for Vin = - 50 mV, a saída Vout corresponderá a
a. 50 V
b. 2,5 V
c. 5 V
d. Nenhuma das alternativas.
e. 0,5 V
f. 2,0 V
A figura mostra um circuito amplificador de tensão, com entrada v e saída v. Considerando que todos os componentes utilizados no circuito sejam ideais e que os amplificadores operacionais estejam sempre fora da região de saturação, julgue o item que se segue.
O módulo do ganho total do amplificador é igual a 6.
Verdadeiro
Falso
Crie sua conta grátis para liberar esse material. 🤩
Já tem uma conta?
Ao continuar, você aceita os Termos de Uso e Política de Privacidade
Crie sua conta grátis para liberar esse material. 🤩
Já tem uma conta?
Ao continuar, você aceita os Termos de Uso e Política de Privacidade
Crie sua conta grátis para liberar esse material. 🤩
Já tem uma conta?
Ao continuar, você aceita os Termos de Uso e Política de Privacidade
Crie sua conta grátis para liberar esse material. 🤩
Já tem uma conta?
Ao continuar, você aceita os Termos de Uso e Política de Privacidade
Crie sua conta grátis para liberar esse material. 🤩
Já tem uma conta?
Ao continuar, você aceita os Termos de Uso e Política de Privacidade
Prévia do material em texto

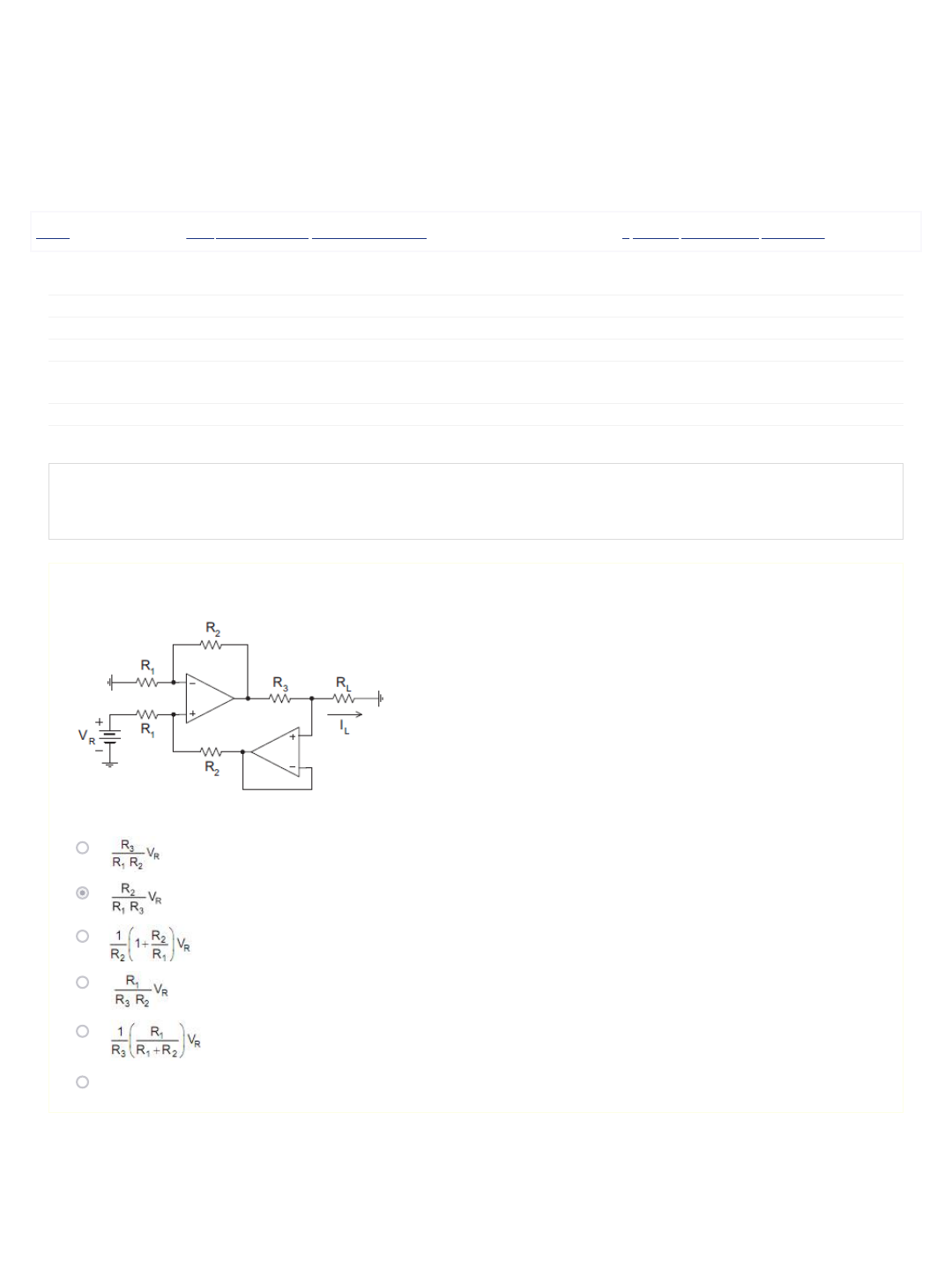

Painel / Meus cursos / 2021/2 - Eletrônica Aplicada - G480-0005 / 1 dezembro - 7 dezembro / Q03 - Amplificadores Operacionais Iniciado em quarta, 8 Dez 2021, 12:36 Estado Finalizada Concluída em quarta, 8 Dez 2021, 12:46 Tempo empregado 9 minutos 25 segundos Notas 7,0/8,0 Avaliar 8,8 de um máximo de 10,0(88%) Questão 1 Correto Atingiu 1,0 de 1,0 O circuito da figura tem por objetivo produzir uma corrente I que independa do valor da resistência de carga R . Considerando-se os amplificadores operacionais ideais, a expressão para a corrente I é: a. b. c. d. e. f. Nenhuma das alternativas. L L L Q03 - Amplificadores Operacionais: Revisão da tentativa https://graduacao.ftec.com.br/mod/quiz/review.php?attempt=353907&c... 1 of 5 08/12/2021 12:46 https://graduacao.ftec.com.br/course/view.php?id=10242 https://graduacao.ftec.com.br/course/view.php?id=10242 https://graduacao.ftec.com.br/my/ https://graduacao.ftec.com.br/my/ https://graduacao.ftec.com.br/course/view.php?id=10242 https://graduacao.ftec.com.br/course/view.php?id=10242 https://graduacao.ftec.com.br/mod/quiz/view.php?id=675920 https://graduacao.ftec.com.br/mod/quiz/view.php?id=675920 Questão 2 Correto Atingiu 1,0 de 1,0 Questão 3 Correto Atingiu 1,0 de 1,0 No circuito de amplificadores operacionais a seguir, qual é o valor da tensão de saída V se e = e = e = 1 V? a. 3 V b. 0,5 V c. Nenhuma das alternativas. d. 1 V e. 2 V f. 2,5 V 2 a b c Amplificadores operacionais são dispositivos eletrônicos versáteis e utilizados em uma infinidade de aplicações. A figura mostra um amplificador não-inversor. Sendo a tensão Vin = 12 V, R1 = 60 Ω e R2 = 120 Ω, assinale a alternativa CORRETA com o valor de Vout. a. -24 V b. Nenhuma das alternativas c. 18 V d. 36 V e. 15 V Q03 - Amplificadores Operacionais: Revisão da tentativa https://graduacao.ftec.com.br/mod/quiz/review.php?attempt=353907&c... 2 of 5 08/12/2021 12:46 Questão 4 Correto Atingiu 1,0 de 1,0 Questão 5 Correto Atingiu 1,0 de 1,0 Os circuitos I e II da Figura representam duas aplicações práticas usando-se amplificadores operacionais. Quais são, respectivamente, essas aplicações? a. Diferenciador e Integrador b. Integrador e Diferenciador c. Integrador e Amplificador inversor d. Integrador e Amplificador logaritmo e. Nenhuma das alternativas. f. Diferenciador e Amplificador não inversor Os amplificadores operacionais apresentam importantes características, dentre as quais se destaca a seguinte: a. O ganho de tensão de malha aberta é extremamente menor do que o ganho de malha fechada, podendo ser zero. b. A impedância de entrada é muito baixa, podendo diminuir ainda mais se for usado em sua entrada um transistor de efeito de campo (FET). c. A impedância de saída é muito alta, podendo, no entanto, diminuir se um transistor de efeito de campo (FET) for usado em sua saída. d. Os ganhos de tensão de malha aberta e os de malha fechada são sempre iguais, independentemente do circuito de realimentação externo ao amplificador. e. A impedância de entrada é alta, podendo aumentar muito mais se um transistor de efeito de campo (FET) for usado em sua entrada. f. Nenhuma das alternativas. Q03 - Amplificadores Operacionais: Revisão da tentativa https://graduacao.ftec.com.br/mod/quiz/review.php?attempt=353907&c... 3 of 5 08/12/2021 12:46 Questão 6 Correto Atingiu 1,0 de 1,0 Dado o circuito com amplificadores operacionais apresentado, quando a tensão do sinal de entrada for Vin = - 50 mV, a saída Vout corresponderá a a. 50 V b. 2,5 V c. 5 V d. Nenhuma das alternativas. e. 0,5 V f. 2,0 V Q03 - Amplificadores Operacionais: Revisão da tentativa https://graduacao.ftec.com.br/mod/quiz/review.php?attempt=353907&c... 4 of 5 08/12/2021 12:46 Questão 7 Correto Atingiu 1,0 de 1,0 Questão 8 Incorreto Atingiu 0,0 de 1,0 Considerando o circuito com amplificadores operacionais abaixo e sabendo que os amplificadores estão devidamente alimentados com tensões simétricas, determine o valor da saída do circuito baseado na tensão de VCC. a. -Vcc/4 b. Vcc/2 c. Vcc/4 d. -Vcc/2 e. Nenhuma das alternativas f. -Vcc A figura mostra um circuito amplificador de tensão, com entrada v e saída v . Considerando que todos os componentes utilizados no circuito sejam ideais e que os amplificadores operacionais estejam sempre fora da região de saturação, julgue o item que se segue. O módulo do ganho total do amplificador é igual a 6. Escolha uma opção: Verdadeiro Falso i o Q03 - Amplificadores Operacionais: Revisão da tentativa https://graduacao.ftec.com.br/mod/quiz/review.php?attempt=353907&c... 5 of 5 08/12/2021 12:46
