Desenho Mecânico: Conceitos e Técnicas

Prévia do material em texto

09/12/2021 12:02 Avaliação Final
https://ava.politecnicabr.com.br/mod/quiz/review.php?attempt=2195954 1/9
Painel / Minhas Disciplinas / 20A107 / Avaliação Final / Avaliação Final
Desenho Mecânico
Iniciado em sábado, 23 Out 2021, 17:06
Estado Finalizada
Concluída em sábado, 23 Out 2021, 17:43
Tempo
empregado
37 minutos 24 segundos
Avaliar 8,00 de um máximo de 10,00(80%)
Questão 1
Completo
Atingiu 0,00 de 1,00

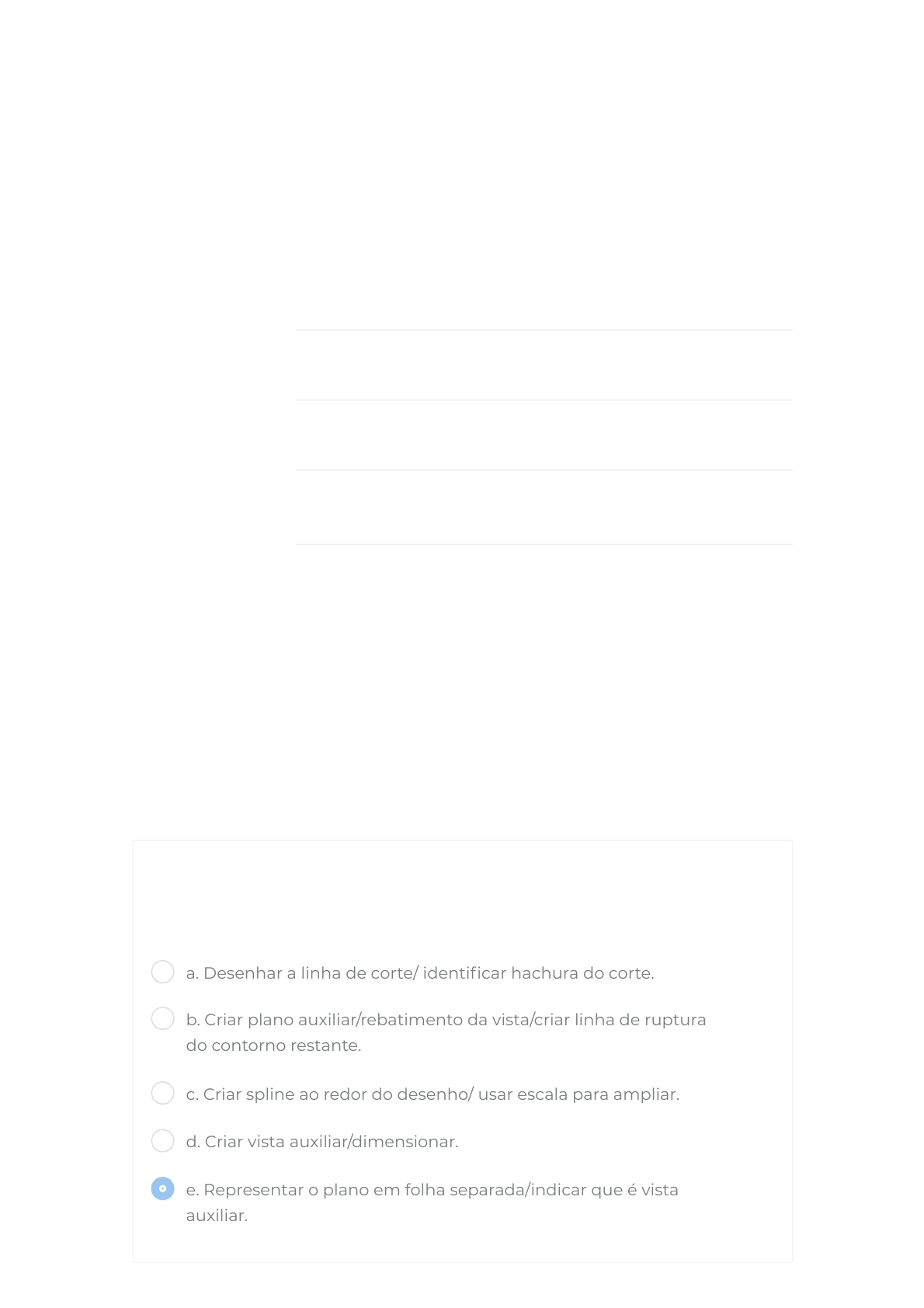

Qual a sequência de etapas para a produção de uma vista auxiliar?
Escolha uma opção:
a. Desenhar a linha de corte/ identi�car hachura do corte.
b. Criar plano auxiliar/rebatimento da vista/criar linha de ruptura
do contorno restante.
c. Criar spline ao redor do desenho/ usar escala para ampliar.
d. Criar vista auxiliar/dimensionar.
e. Representar o plano em folha separada/indicar que é vista
auxiliar.


https://ava.politecnicabr.com.br/my/
https://ava.politecnicabr.com.br/course/view.php?id=942
https://ava.politecnicabr.com.br/course/view.php?id=942#section-20
https://ava.politecnicabr.com.br/mod/quiz/view.php?id=26335
https://ava.politecnicabr.com.br/
09/12/2021 12:02 Avaliação Final
https://ava.politecnicabr.com.br/mod/quiz/review.php?attempt=2195954 2/9
Questão 2
Completo
Atingiu 1,00 de 1,00
O termo croqui é uma adequação da palavra francesa croquis, que
poderia ser traduzida como esboço.
Escolha uma opção:
Verdadeiro
Falso


https://ava.politecnicabr.com.br/
09/12/2021 12:02 Avaliação Final
https://ava.politecnicabr.com.br/mod/quiz/review.php?attempt=2195954 3/9
Questão 3
Completo
Atingiu 1,00 de 1,00
Existem muitos tipos de parafusos. Assinale a opção onde
identi�ca-se corretamente os tipos de parafusos de acordo com a
classi�cação de cabeça após analisar a imagem.
Escolha uma opção:
a. Os grupos 6 e 7 correspondem a parafusos de cabeças
sextavadas e com fendas respectivamente.
b. Os grupos 1 e 5 não possuem parafusos de cabeça com
formato circular.
c. Nos grupos 2 e 3 só estão representados parafusos de cabeça
abaulada.
d. Somente os grupos 1 e 6 não representam nenhum parafuso
de cabeça abaulada.
e. Os grupos 4 e 5 não têm nenhum parafuso de cabeça
quadrada.


https://ava.politecnicabr.com.br/
09/12/2021 12:02 Avaliação Final
https://ava.politecnicabr.com.br/mod/quiz/review.php?attempt=2195954 4/9
Questão 4
Completo
Atingiu 1,00 de 1,00
A cilindricidade diz respeito ao quanto a superfície de um eixo
cilíndrico, veri�cada no seu comprimento e não apenas em uma
seção, varia dentro de uma faixa compreendida entre dois
limitantes cilíndricos concêntricos, cujos diâmetros variam em d.
Escolha uma opção:
Questão 5
Completo
Atingiu 1,00 de 1,00
Em relação aos tipos de cortes, estes podem ser: corte total, cortes
compostos, meio corte e corte parcial.
Escolha uma opção:
Verdadeiro
Falso
Verdadeiro
Falso


https://ava.politecnicabr.com.br/
09/12/2021 12:02 Avaliação Final
https://ava.politecnicabr.com.br/mod/quiz/review.php?attempt=2195954 5/9
Questão 6
Completo
Atingiu 1,00 de 1,00
A chaveta é um corpo cilíndrico ou prismático com faces paralelas
ou inclinadas, construída normalmente de aço, utilizada para:
Escolha uma opção:
a. evitar que montagens mecânicas afrouxem.
b. distribuir a força de �xação.
c. transmitir movimento axial.
d. transmitir rotação.
e. garantir o deslizamento adequado de eixos e árvores.


https://ava.politecnicabr.com.br/
09/12/2021 12:02 Avaliação Final
https://ava.politecnicabr.com.br/mod/quiz/review.php?attempt=2195954 6/9
Questão 7
Completo
Atingiu 1,00 de 1,00
Segundo a norma técnica de desenho aplicada no Brasil, a ABNT
NBR 8402:1994, existem condições para a inserção de qualquer
elemento textual em desenhos técnicos, a �m de assegurar,
exceto a opção:
Escolha uma opção:
Questão 8
Completo
Atingiu 1,00 de 1,00
Podemos a�rmar que a legenda é de suma importância para o
desenho técnico, visto que ela explica, informa, identi�ca,
esclarece muitas das informações que não seriam possíveis de
serem compreendidas se a legenda não existisse.
Escolha uma opção:
a. adequação à micro�lmagem e a outros processos de
reprodução
b. uniformidade
c. legibilidade
d. unilateralidade
Verdadeiro
Falso


https://ava.politecnicabr.com.br/
09/12/2021 12:02 Avaliação Final
https://ava.politecnicabr.com.br/mod/quiz/review.php?attempt=2195954 7/9
Questão 9
Completo
Atingiu 0,00 de 1,00
O que é o rebatimento de uma vista auxiliar?
Escolha uma opção:
a. Rebatimento é realizar a projeção real da vista auxiliar sobre o
plano auxiliar.
b. Rebatimento é o processo de obter a projeção ideal em um
dos planos ortogeométricos.
c. Rebater uma vista é o processo de obter uma nova vista
ortogonal a partir de uma já existente.
d. É a rotação dos planos de referência da peça para obter o
plano auxiliar como um dos ortogonais.
e. É a obtenção de novas vistas a partir de um novo ponto de
vista da peça.


https://ava.politecnicabr.com.br/
09/12/2021 12:02 Avaliação Final
https://ava.politecnicabr.com.br/mod/quiz/review.php?attempt=2195954 8/9
Questão 10
Completo
Atingiu 1,00 de 1,00
Como é representada a rugosidade média ou aritmética?
Escolha uma opção:
a. Ra.
b. Rt.
c. Rp.
d. Rq.
e. Rz.
