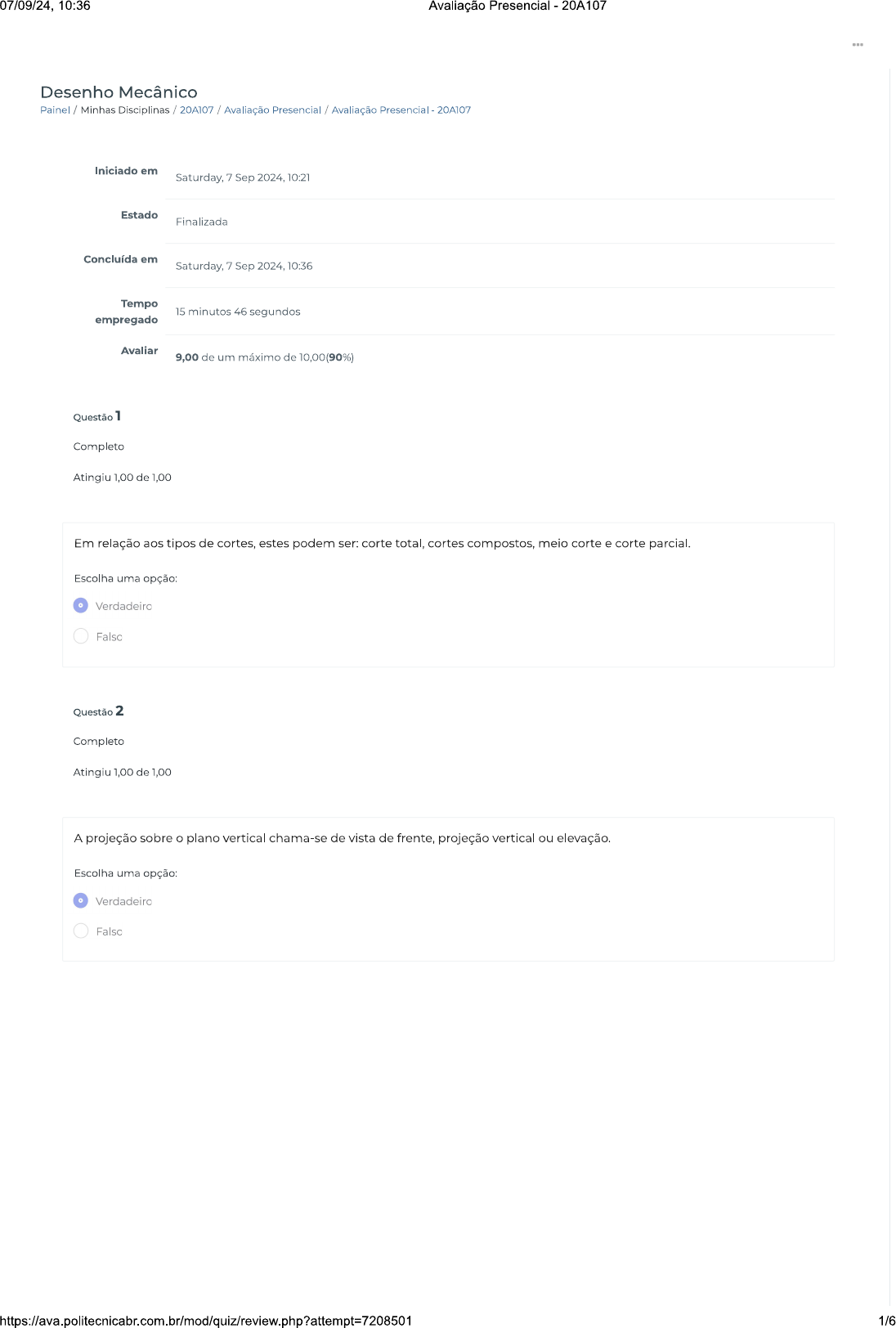

<p>07/09/24, 10:36 Avaliação Presencial - 20A107 Desenho Mecânico Painel / Minhas Disciplinas / 20A107 / Avaliação Presencial / Avaliação Presencial - 20A107 Iniciado em Saturday, 7 Sep 2024, 10:21 Estado Finalizada Concluída em Saturday, 7 Sep 2024, 10:36 Tempo 15 minutos 46 segundos empregado Avaliar 9,00 de um máximo de 10,00(90%) Questão 1 Completo Atingiu 1,00 de 1,00 Em relação aos tipos de cortes, estes podem ser: corte total, cortes compostos, meio corte e corte parcial. Escolha uma opção: Verdadeiro Falso Questão 2 Completo Atingiu 1,00 de 1,00 A projeção sobre plano vertical chama-se de vista de frente, projeção vertical ou elevação. Escolha uma opção: o Verdadeiro Falso 1/6</p><p>07/09/24, 10:36 Avaliação Presencial - 20A107 Completo Atingiu 1,00 de 1,00 Qual é a norma ABNT que padroniza a simbologia para indicação do estado de superfície em desenhos técnicos? Escolha uma opção: a. NBR ISO 2768. o b. NBR 8404. C. NBR 6158. d. NBR ISO 4287. e. NBR 6409. Questão 4 Completo Atingiu 1,00 de 1,00 Na peça desenhada em software CAD a seguir, qual a tolerância GD&T aplicada? 0.1 M 3x 10 15 15 22.5 Escolha uma opção: o a. Posição. b. Simetria. C. d. Inclinação. e. Planeza. 2/6</p><p>07/09/24, 10:36 Avaliação Presencial - 20A107 Completo Atingiu 0,00 de 1,00 Sobre cotagem isométrica, a única afirmação correta é: Escolha uma opção: o a. No sistema direcional, as linhas de extensão e as linhas de cota são todas desenhadas no plano isométrico em todas as faces do objeto. b. Perspectivas isométricas não são, geralmente, cotadas porque não mostram os detalhes dos objetos em verdadeira grandeza. C. sistema plano de figura é mais simples e, por isto, é frequentemente empregado em perspectivas feitas para uso em produção. d. As linhas de guia "horizontais" para os letreiros são desenhadas paralelas às linhas de extensão, e as linhas de guia "verticais" são desenhadas paralelas às linhas de cota. e. A ANSI não aprovou qualquer método de cotagem isométrica, os que são usados não são aprovados por ela. Questão 6 Completo Atingiu 1,00 de 1,00 A tolerância geométrica que é definida pelo campo de tolerância, determinado por um plano perpendicular a um eixo de giro, composto assim de dois círculos concêntricos distantes entre si é? Escolha uma opção: o a. Batimento radial. b. Batimento axial. C. Perfil qualquer. d. Paralelismo. e. Simetria. 3/6</p><p>07/09/24, 10:36 Avaliação Presencial 20A107 Completo Atingiu 1,00 de 1,00 Identifique as vistas ortográficas frontal, superior e lateral direita, confeccionadas no 3° diedro, considerando a posição do observador. Observador Escolha uma opção: a. d. o 4/6</p><p>07/09/24, 10:36 Avaliação Presencial 20A107 Completo Atingiu 1,00 de 1,00 Podemos afirmar que a tolerância de batimento radial é definida como um campo de tolerância determinado por um plano perpendicular a um eixo de giro, composto, assim, de dois círculos concêntricos distantes entre si. Escolha uma opção: o Verdadeiro Falso Questão 9 Completo Atingiu 1,00 de 1,00 As uniões por rebites ocorrem pela sobreposição dos elementos a serem unidos e são denominadas de soldas. Apresentam-se em três configurações: simples, dupla e em zigue-zague. Escolha uma opção: Verdadeiro o Falso Questão 10 Completo Atingiu 1,00 de 1,00 Na empresa em que trabalha, foi solicitado que você representasse objeto da foto a seguir por meio do desenho técnico. Levando em consideração as dimensões reais desse objeto, qual escala você escolheria para representá-lo? Escolha uma opção: a. Escala de ampliação. b. Escala natural. C. Escala natural ou de ampliação. d. Qualquer escala, não faz diferença nesse o e. Escala de redução. 5/6</p><p>07/09/24, 10:36 Avaliação Presencial - 20A107 https://www.politecnicabr.com.br Dicas da nossa Diretora Acadêmica 0800 084 2627 Planner de Estudos 0800 084 2627 Declaração de Matrícula Orientações do AVA Abertura de Ticket Fale com Tutor Cronograma de Estudos Manual de Estágio Manual de Competência Siga-nos nas redes sociais f 2022 - Escola Politécnica Brasileira 6/6</p>
