Desafio 1
Desafio

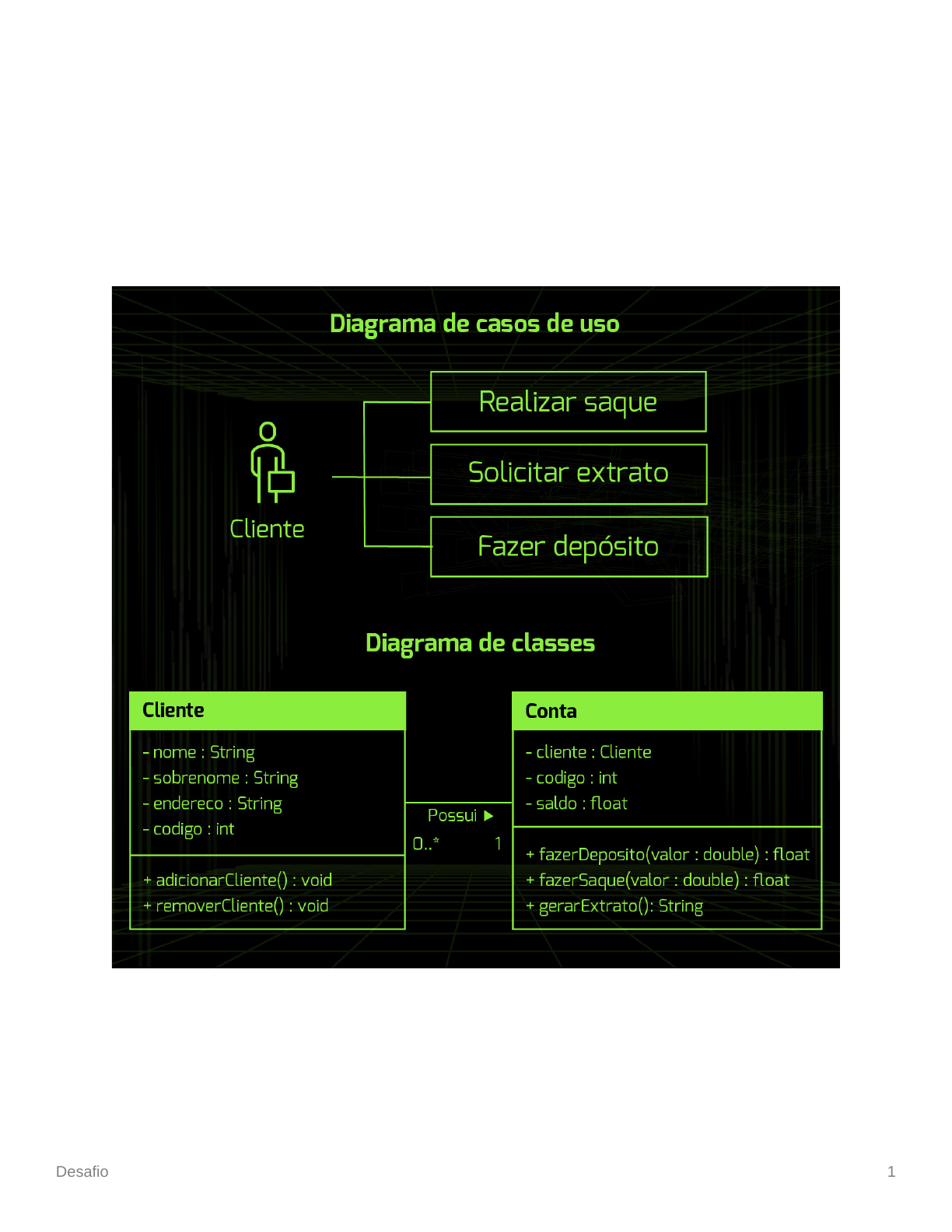

Você está envolvido em um projeto de um sistema bancário. Você já recebeu o
diagrama de casos de uso e de classes.
Os diagramas representam as ações que um cliente pode realizar em um sistema
bancário. O cliente poderá realizar saque, solicitar extrato e fazer depósito. Neste
momento, você precisa se concentrar no caso de uso "realiza saque".
Desafio 2
Você recebeu a base para a criação de um diagrama de sequência, que já está com as
linhas de vida, utilizando como padrão o modelo de camadas MVC (Model-View-
Controller).
Sua missão é criar um diagrama de sequência, incluindo as mensagens nele.
Considere que antes do saque, o cliente deve consultar a conta para verificar se existe
saldo maior ou igual ao valor solicitado de saque. Se existir, o sistema pode realizar o
saque. Se não existir, retornar uma mensagem de erro. Para esta condição, você pode
utilizar um elemento chamado Fragmento Combinado (CombinedFragment) do tipo
"alt". Para retornar o output da View, você deve enviar uma mensagem com os
métodos formatarOutputSucesso() ou formatarOutputErro(). A View deve retornar
o output com o método Output(). Se você julgar necessário criar mais algum método,
você deve criá-lo no diagrama de classes.
Padrão de resposta esperado
Desafio 3
