Avaliação 5 de Estruturas de Aço

Prévia do material em texto

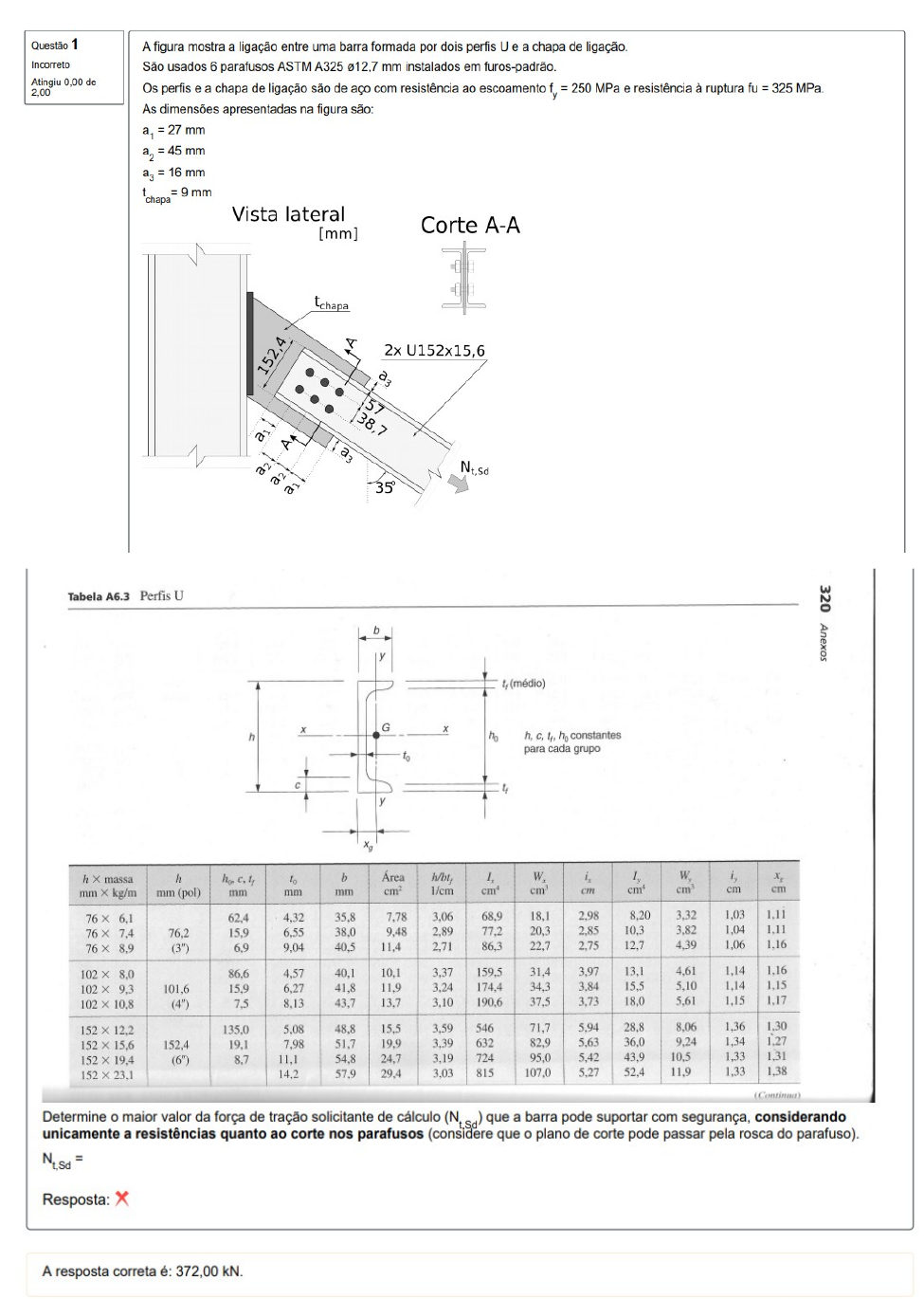

Questão 1
												nº faces	6
												db	12.7	mm	1.27	cm
												d	14.2	mm
												fy	270	Mpa		PLANO DE CORTE NA ROSCA
												fu	351	Mpa		Fv,rd	30.965457056	kN
												a1	23	mm		Ab	1.26677
												a2	43	mm		γa2	1.35
												a3	19	mm		Nt,sd*	185.7927423357	kN
												tchapa	11	mm		PARA 2 PERFIS U
												fub	82.5	kN/cm²		Nt,sd	371.59	kN
												lc	8.6	cm
												Fv,sd	Nt,sd/6
Questão 2
														nº faces	6			PARA UM PERFIL U
														db	12.7	mm		t=to	7.98	mm
														fy	321	Mpa		FUROS-BORDA (F-B)
														fu	458	Mpa		lf	13.9	mm
														a1	21	mm		FURO-FURO (F-F)
														a2	43	mm		lf	28.8	mm
														a3	14	mm
														tchapa	15	mm		crítico	13.9	mm	< 2*d	28.4
														fub	82.5	kN/cm²
														γa2	1.35			Fc,rd	45.1575786667	kN
														d	14.2	mm		Fc,sd=	Nt,sd/6
																		Nt,sd*	270.94547	kN
																		PARA 2 PERFIS U
																		Nt,sd	541.89094	kN
														Verificação - Chapa
														Fc,rd	84.8826666667	kN
														Fc,sd=	Nt,sd/6
														Nt,sd*	509.29600	kN		A RESPOSTA É O MENOR VALOR
Questão 3
														nº faces	6
														db	12.7	mm		Ff,rd	34.9358	kN
														fy	304	Mpa		Ff,rd=	Nt,sd/6
														fu	434	Mpa		Nt,sd	209.62	kN
														a1	23	mm
														a2	40	mm
														a3	13	mm
														tchapa	19	mm
														Ftb	53	kN
														γa2	1.2
														Ch	1	Furo Padrão
														μ	0.35	Classe A
														ns	2	Duas placas p cortar
														Ft,sd	0
Questão 4
															Fsd	64	kN			Fsd,x	22.9355487709	kN
															ɑ	69	°	1.2042771839	rad	Fsd,y	59.7491472958	kN
															parafusos	3	hp			fyp	19.9163824319	kN
															d	16	mm			fxp	7.6451829236	kN
															h1	30	mm	=yi		Ʃri²	224.72	cm²
															h2	106	mm	10.6	cm	fmix	60.3128184967	kN
															b1	58	mm	5.8	cm
															b2	122	mm	12.2	cm	Esq	60.3128184967	x
															b3	92	mm	9.2	cm	Dir	7.6451829236
															b4	30	mm	3	cm	Tot	52.6676355731
															m	1278.6317521306
																				F(1)	56.307567	kN
P12-Questão 1
		t	16	mm		Rw	782.4133333333
		dw	6	mm		F1	155	kN
		Nt,sd	310	kN		L1	0.1981050084
	E60	fw	415	Mpa		Rmb	1390.9090909091	N/mm
		γw2	1.35
		tmin	10.2	mm
		fy	250
		γa1	1.1
		tw	4.242	mm
				5.656	Rw	1219.1822222222
P12-Questão 2
																fy	350	Mpa	<- (TAB. A.1)		Fx	86.6025403784	kN
																Eletrodo	E	70	<- (TAB. A.4)		Fy	50	kN
																fw	485	MPa			M	960	kN.cm
																dw	7	mm
																tchapa	16	mm			fvy	1.0416666667	kN/cm
																tf	19	mm
																b1	128	mm			Propriedades Geométricas da Solda
																b2	64	mm			X1	19.2	cm
																b3	32	mm			X2	6.4	cm
																h	240	mm			Ix'	2304	cm³
																FSd	100	kN			Iy'	1966.08	cm³
																alfa	30	o			Ip'	4270.08	cm³
																					fmy 1	4.3165467626	9.375
																					fsd 1	4.4404555395	9.4326928522	kN/cm
																					dw	7	mm
																					tw	4.949	mm
																					Tensão	0.89724298641.905979562
																					fmy 2	1.4388489209	3.125
																					fsd 2	1.7763320809	3.2940392293
																					dw	7	mm
																					tw	4.949	mm
																					Tensão	0.3589274764	0.6655969346
