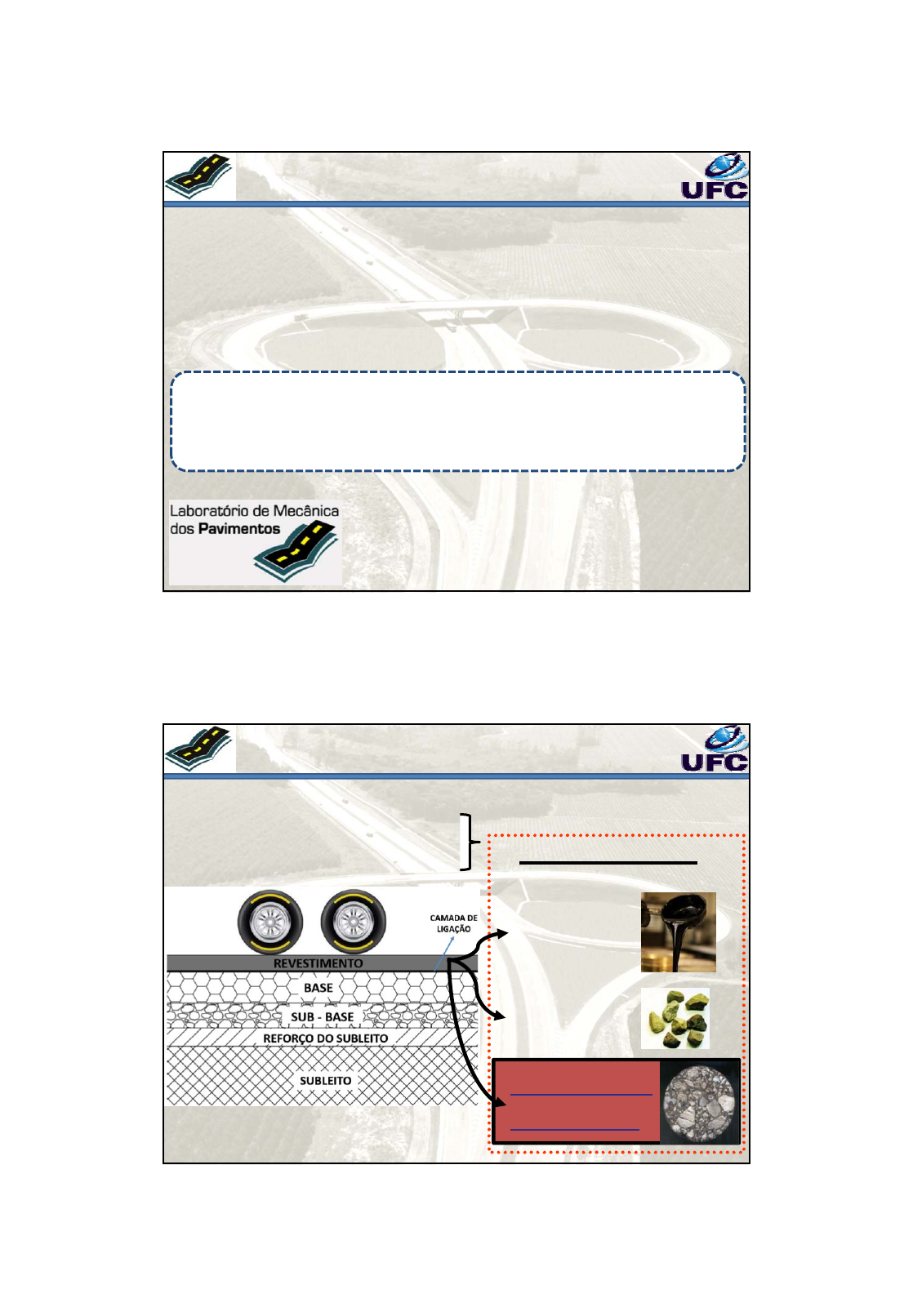

18/01/2016
1
Disciplina: Materiais de Construção II
Profa.: Verônica Castelo Branco
UNIVERSIDADE FEDERAL DO CEARÁ
CENTRO DE TECNOLOGIA
ENGENHARIA CIVIL
DEPARTAMENTO DE ENGENHARIA DE TRANSPORTES
AULA 4 – Dosagem de Misturas Asfálticas
do Tipo Concreto Asfáltico (CA)
Fortaleza, 03 de Novembro de 2014
Disciplina: Materiais de Construção II
Profa.: Verônica Castelo Branco
RESUMO DO CURSO:
3- Agregados
1- Conceituação de Pavimentos
2- Ligantes
Asfálticos
4- MISTURAS
ASFÁLTICAS
 Pavimento Rígido
 Pavimento Flexível
18/01/2016
2
Disciplina: Materiais de Construção II
Profa.: Verônica Castelo Branco
O QUE DEVEREMOS SABER AO FINAL DESTA
AULA ???
 O que significa dosagem e quais são as variáveis deste processo?
 Qual o método de dosagem mais utilizado no Brasil e como é feita a compactação
neste método de dosagem?
 Descrever a metodologia de dosagem Marshall.
 Quais as propriedades (ligantes e agregados) utilizadas diretamente no método
de dosagem Marshall?
 Quais as temperaturas que precisam ser pré-determinadas antes da dosagem
propriamente dita e como são determinadas estas temperaturas?
 Como é calculada a DMT da mistura no método Marshall?
 Quais os parâmetros mais utilizados para a obtenção do teor de projeto?
 Reconhecer vantagens e desvantagens do método Marshall.
Disciplina: Materiais de Construção II
Profa.: Verônica Castelo Branco
INTRODUÇÃO
Dosagem def.: escolha da proporção dos constituintes de modo
a conseguir um bom desempenho da mistura em campo
Escolha do “teor ótimo”
Faixa granulométrica pré-definida
Teor de Projeto: f (método de dosagem, energia de
compactação, tipo de mistura, temperatura, etc)
Compactação: impacto (Marshall), amassamento (Superpave),
vibração (APA), rolagem (simulador tipo LCPC)
Amostras: cilíndricas, trapezoidais, retangulares, etc.
Teor de projeto
+
=
18/01/2016
3
Disciplina: Materiais de Construção II
Profa.: Verônica Castelo Branco
COMPACTAÇÃO
Impacto
Amassamento
Rolagem
Vibração
Disciplina: Materiais de Construção II
Profa.: Verônica Castelo Branco
INTRODUÇÃO
+
=
O que se espera de uma mistura asfáltica
independente do método de DOSAGEM:
 Ligante Suficiente para Garantir Estabilidade
 Estabilidade Suficiente para Garantir Estabilidade
ao Tráfego
 Suficiente Vv – Mínimo para Acomodar a
Densificação do Tráfego e Máximo para Evitar o
Envelhecimento Precoce
 Boa Trabalhabilidade
18/01/2016
4
Disciplina: Materiais de Construção II
Profa.: Verônica Castelo Branco
MÉTODO DE DOSAGEM MARSHALL
 Idealizado por Bruce Marshall em 1930;
 Concebido durante a 2ª Guerra Mundial  resistir aos esforços de
aeronaves militares;
 Método de dosagem mais utilizado no Brasil;
 Compactação manual ou automática – soquete de 10 libras (4,54 kgf);
 Norma DNER – ME 43/95: dois níveis de energia de compactação:
 50 golpes (tráfego leve): pressão de pneu até 7kgf/cm2;
 75 golpes (tráfego pesado): pressão de pneu entre 7 e 14
kgf/cm2.
Disciplina: Materiais de Construção II
Profa.: Verônica Castelo Branco
METODOLOGIA MARSHALL - DETERMINAÇÃO DO TEOR DE PROJETO
1. Determinação das densidades reais dos constituintes da mistura: agregados
(ASTM, 1994) e CAP, geralmente assumida 1,02 (este valor é compatível com o
CAP produzido pela Petrobras/Lubnor).
DENSIDADES
Brita 3/4" 2,66
Brita 3/8" 2,67
Pó de pedra 2,65
Densidade ‐ CAP 1,02
Densidade – Agregado Miúdo
Densidade – Agregado Graúdo

Densidade – CAP
18/01/2016
5
Disciplina: Materiais de Construção II
Profa.: Verônica Castelo Branco
METODOLOGIA MARSHALL - DETERMINAÇÃO DO TEOR DE PROJETO
2. Escolha da faixa granulométrica a ser utilizada (DNIT, aeronáutica, etc).
Disciplina: Materiais de Construção II
Profa.: Verônica Castelo Branco
METODOLOGIA MARSHALL - DETERMINAÇÃO DO TEOR DE PROJETO
DOSAGEM CONCRETO ASFÁLTICO - FAIXA C - DNIT
Peneiras
(mm)
Brita
3/4''
Brita
3/8''
Pó de
Pedra
L.
Inferior
L.
Superior
CURVA
MÉDIA (%)
Curva de
Projeto
3/4" 19,1 100,0 100,0 100,0 100 100 100 100,0
1/2" 12,7 41,2 100,0 100,0 80 100 90 88,2
3/8" 9,5 11,7 100,0 100,0 70 90 80 82,3
N° 4 4,8 2,4 37,1 98,6 44 72 58 52,3
N° 10 2,0 1,8 10,7 74,2 22 50 36 31,8
N° 40 0,4 1,4 4,9 36,8 8 26 17 15,7
N° 80 0,2 1,0 2,9 20,0 4 16 10 8,6
N° 200 0,1 0,5 1,5 9,1 2 10 6 4,0
20% 44% 36%
3. Escolha da composição dos agregados de forma a enquadrar a mistura destes
agregados nos limites da faixa granulométrica escolhida. Ou seja, é escolhido o
percentual em peso de cada agregado, %*, para formar a mistura. Note que neste
momento não se considera ainda o teor de CAP, portanto,  %n* = 100% (onde “n”
varia de 1 ao número de diferentes agregados na mistura).
0
20
40
60
80
100
0,0 0,1 1,0 10,0 100
Pa
ss
an
te
 (
%
)
Abertura das Peneiras (mm)
Faixa C
Brita 3/4''
Pó de Pedra
Brita 3/8''
Curva de Projeto
18/01/2016
6
Disciplina: Materiais de Construção II
Profa.: Verônica Castelo Branco
4. Escolha das temperaturas de mistura e de compactação, a partir da curva
viscosidade-temperatura do ligante escolhido.
Tligante na hora de ser misturado
ao agregado  viscosidade
entre 75 e 150SSF, de
preferência entre 75 e 95SSF
ou 0,17±0,02Pa.s se medida
com o viscosímetro rotacional.
Tligante [107ºC; 177ºC]
Tagregados deve ser de 10 a
15ºC acima da temperatura
definida para o ligante, sem
ultrapassar 177ºC. Tcompactação deve ser tal que o ligante
apresente viscosidades na faixa de
125 a 155SSF ou 0,28±0,03Pa.s.
METODOLOGIA MARSHALL - DETERMINAÇÃO DO TEOR DE PROJETO
Disciplina: Materiais de Construção II
Profa.: Verônica Castelo Branco
PREPARAÇÃO NO LABORATÓRIO
18/01/2016
7
Disciplina: Materiais de Construção II
Profa.: Verônica Castelo Branco
PREPARAÇÃO NO LABORATÓRIO
Disciplina: Materiais de Construção II
Profa.: Verônica Castelo Branco
5. Determinação do número de grupos de corpos de prova a ser utilizado. Conforme
a experiência do projetista, para a granulometria selecionada, é sugerido um teor
(T, em %) de CAP para o primeiro grupo de corpos de prova. Os outros grupos terão
teores de CAP acima (T+0,5% e T+1,0%) e abaixo (T-0,5% e T-1,0%).
T% T + 0,5%c T + 1,0%T ‐ 0,5%T ‐ 1,0%
arP
imersoP
6. Para cada corpo de prova são determinados seus respectivos pesos no ar
(Par) e imerso em água (Pimerso).
METODOLOGIA MARSHALL - DETERMINAÇÃO DO TEOR DE PROJETO
18/01/2016
8
Disciplina: Materiais de Construção II
Profa.: Verônica Castelo Branco
PREPARAÇÃO NO LABORATÓRIO
Disciplina: Materiais de Construção II
Profa.: Verônica Castelo Branco
7. A partir do teor de CAP do grupo de corpos de prova em questão (%CAP), ajusta-
se o percentual em peso de cada agregado, ou seja, %n = %n*  (100% - %CAP), onde
%n é o percentual em peso do agregado “n” na mistura asfáltica já contendo o CAP.
Note que enquanto  %n* = 100%, após o ajuste,  %n = 100% - %CAP.
METODOLOGIA MARSHALL - DETERMINAÇÃO DO TEOR DE PROJETO
Peneiras
Curva de Projeto CAP (%)
% Passante % Retida 0 4 4,5 5 5,5 6
19,1 3/4" 100 0 0 0 0 0 0 0
12,7 1/2" 95,0 5,0 5,0 4,8 4,8 4,8 4,7 4,7
9,5 3/8" 78,3 16,6 16,6 16,0 15,9 15,8 15,7 15,6
4,8 N° 4 48,9 29,4 29,4 28,2 28,1 27,9 27,8 27,6
2 N° 10 38,9 10,0 10,0 9,6 9,6 9,5 9,5 9,4
0,42 N° 40 21,8 17,1 17,1 16,5 16,4 16,3 16,2 16,1
0,18 N° 80 6,2 15,6 15,6 15,0 14,9 14,8 14,8 14,7
0.074 N° 200 2,7 3,5 3,5 3,3 3,3 3,3 3,3 3,3
Fundo 0,0 2,7 2,7 2,6 2,6 2,6 2,6 2,5
Total (%)l 100 100 100 100 100 100
Antes de adicionar a % de CAP, 100% é agregado!
18/01/2016
9
Disciplina: Materiais de Construção II
Profa.: Verônica Castelo Branco
8. Com base em %n, %CAP, e nas densidades reais dos constituintes (Gn), determina-
se a densidade teórica máxima da mistura (DMT) correspondente ao teor de CAP
considerado. Esta densidade corresponde a é dada por:
fAmAga G
f
G
Am
G
Ag
G
a
DMT
%%%%
100


Onde:
%a = porcentagem de asfalto
%Ag, %Am e %f = porcentagem de agregado graúdo,
agregado miúdo e fíler, respectivamente
Ga, GAg, GAm e Gf = massas específicas reais do asfalto, do agregado
graúdo,do agregado miúdo e do fíler, respectivamente.
METODOLOGIA MARSHALL - DETERMINAÇÃO DO TEOR DE PROJETO
Disciplina: Materiais de Construção II
Profa.: Verônica Castelo Branco
DMT
Densidade Real
CAP Brita 3/4'' Brita 3/8'' Pó de Pedra
1,027 2,664 2,663 2,646
MATERIAL %
5,5 6,0 6,5
% (%) / (D) % (%) / (D) % (%) / (D)
CAP 0,0 5,5 5,36 6,0 5,84 6,5 6,33
Brita 3/4'' 20,00 18,9 7,09 18,8 7,06 18,7 7,02
Brita 3/8'' 44,00 41,58 15,61 41,36 15,53 41,14 15,45
Pó de Pedra 36,00 34,02 12,86 33,84 12,79 33,66 12,72
SOMA 100,00 100,00
DMT
100,00
DMT
100,00
DMT
2,44 2,43 2,41
TEOR ÓTIMO
MATERIAL %
7,0 7,50 6,50
% (%) / (D) % (%) / (D) % (%) / (D)
CAP 0,0 7,0 6,82 7,5 7,30 6,5 6,33
Brita 3/4'' 20,00 18,6 6,98 18,5 6,94 18,7 7,02
Brita 3/8'' 44,00 40,92 15,37 40,7 15,28 41,1 15,45
Pó de Pedra 36,00 33,48 12,65 33,3 12,58 33,7 12,72
SOMA 100,00 100,00
DMT
100,00
DMT
100,00
DMT
2,39 2,37 2,41
METODOLOGIA MARSHALL - DETERMINAÇÃO DO TEOR DE PROJETO
18/01/2016
10
Disciplina: Materiais de Construção II
Profa.: Verônica Castelo Branco
Fonte: Asphalt Institute, 1995
DEFINIÇÕES DE MASSA ESPECÍFICA PARA MISTURAS
Disciplina: Materiais de Construção II
Profa.: Verônica Castelo Branco
MASSA ESPECÍFICA APARENTE DA MISTURA
ASFÁLTICA COMPACTADA
arefetivoaga
s
mb VVV
M
G



Onde:
Ms = massa seca do corpo-de-prova compactado, g;
Va = volume de asfalto, cm3;
Vag-efetivo = volume efetivo do agregado, cm3;
Var = volume de ar (vazios), cm3.
18/01/2016
11
Disciplina: Materiais de Construção II
Profa.: Verônica Castelo Branco
MASSA ESPECÍFICA APARENTE DA MISTURA
ASFÁLTICA COMPACTADA
ASTM D 2726-00
9971,0


subSSS
S
mb MM
M
G
DNER-ME 117/94
9971,0


subS
S
mb MM
M
G
Onde:
MSSS = massa do corpo-de-prova compactado na condição de superfície
saturada seca, g, que corresponde ao corpo-de-prova com os poros
superficiais saturados, sendo eliminado o excesso de água;
MSub = massa do corpo-de-prova compactado submerso em água, g.
Disciplina: Materiais de Construção II
Profa.: Verônica Castelo Branco
MASSA ESPECÍFICA APARENTE DA MISTURA
ASFÁLTICA COMPACTADA
Pesagem
convencional
Pesagem
hidrostática
Após retirada
da imersão
em água
Remoção da água
na superfície do
CP com toalha
absorvente
18/01/2016
12
Disciplina: Materiais de Construção II
Profa.: Verônica Castelo Branco
9. Cálculo dos parâmetros de dosagem para cada corpo de prova:
 Volume dos corpos de prova;
 Densidade aparente da mistura (Gmb);
VT = 1
METODOLOGIA MARSHALL - DETERMINAÇÃO DO TEOR DE PROJETO
Vazios de agregado mineral
Vazios com betume
Relação betume/vazios
Volume de vazios
Disciplina: Materiais de Construção II
Profa.: Verônica Castelo Branco
9. Cálculo dos parâmetros de dosagem para cada corpo de prova
TEOR ÓTIMO DE CAP
Teor de Ligante 6,5
Densidade Máxima Teórica (DMT) 2,409 Densidade do CAP (Ga) 1,027
CP 1 CP 2 CP 3 MÉDIAS
Massa Seca - Ms (g) 1155,2 1155,3 1157,6 1156,0
Massa Submersa - Mssub (g) 654,5 656,0 657,5 656,0
Volume do CP - V 500,7 499,3 500,1 500,0
Densidade Aparente do CP - Gmb 2,31 2,31 2,31 2,31
Volume de Vazios - Vv 4,2 3,9 3,9 4,0
Vazios com Betume – VCB 14,6 14,6 14,7 14,6
Vazios do Agregado Mineral – VAM 18,8 18,6 18,6 18,7
Relação Betume / Vazios – RBV 77,6 78,8 79,0 78,5
METODOLOGIA MARSHALL - DETERMINAÇÃO DO TEOR DE PROJETO
18/01/2016
13
Disciplina: Materiais de Construção II
Profa.: Verônica Castelo Branco
 Os parâmetros determinados no passo 9 são correspondentes a cada
corpo de prova. Os valores de cada grupo são as médias dos valores dos
corpos de prova com o mesmo teor de CAP.
METODOLOGIA MARSHALL - DETERMINAÇÃO DO TEOR DE PROJETO
Disciplina: Materiais de Construção II
Profa.: Verônica Castelo Branco
10. Após as medidas volumétricas, os CPs são submersos em banho-
maria a 60C por 30 a 40 minutos. Retira-se cada CP colocando-o
imediatamente dentro do molde de compressão.
11. Obtenção de parâmetros mecânicos utilizando a prensa Marshall:
 Estabilidade (N): carga máxima - indicativa da resistência do
corpo de prova à compressão diametral confinada (modo de falha
não definido);
 Fluência (mm): deslocamento máximo.
METODOLOGIA MARSHALL - DETERMINAÇÃO DO TEOR DE PROJETO
18/01/2016
14
Disciplina: Materiais de Construção II
Profa.: Verônica Castelo Branco
12. Com todos os valores dos parâmetros volumétricos e mecânicos determinados,
são plotadas 6 curvas em função do teor de asfalto, que podem ser usadas na
definição do teor de projeto
METODOLOGIA MARSHALL - DETERMINAÇÃO DO TEOR DE PROJETO
Disciplina: Materiais de Construção II
Profa.: Verônica Castelo Branco
13. A metodologia utilizada pelo DNER seleciona o teor ótimo a partir dos parâmetros de
dosagem Vv e RBV. Com os cinco valores de Vv e RBV obtidos nos grupos de corpos de prova é
possível traçar um gráfico do teor de CAP (no eixo “x”) versus Vv (no eixo “y1”) e RBV (no eixo
“y2”).
14. Adicionam-se então linhas de
tendência para os valores dos dois
parâmetros.
15. O gráfico deve conter
ainda os limites específicos
das duas variáveis indicados
pelas linhas tracejadas.
METODOLOGIA MARSHALL - DETERMINAÇÃO DO TEOR DE PROJETO
18/01/2016
15
Disciplina: Materiais de Construção II
Profa.: Verônica Castelo Branco
16. A partir da interseção das linhas de tendência do Vv e do RBV com os limites respectivos
de cada um destes parâmetros, são determinados quatro teores de CAP (X1, X2, X3 e X4).
17. O teor ótimo é
selecionado tomando a
média dos dois teores
centrais, ou seja, teor
ótimo = (X2 + X3) / 2.
teor de projeto =
(X2 + X3) / 2
METODOLOGIA MARSHALL - DETERMINAÇÃO DO TEOR DE PROJETO
Disciplina: Materiais de Construção II
Profa.: Verônica Castelo Branco
Baseado somente no volume de vazios, qual o teor de CAP que você escolheria ? Por que ?
Corpos de Prova CP1 CP2 CP3
Teor de CAP (%) 5,5 6,0 6,5
Densidade teórica máxima da mistura 2,438 2,421 2,403
Peso no ar do corpo de prova (g) 1182,2 1178,7 1185,9
Peso imerso do corpo de prova (g) 674,7 673,6 681
DADO:
Volume (cm
3
)
Densidade aparente
Volume de Vazios (%)
V.C.B. (%)
V.A.M. (%)
R.B.V. (%)
PEDE-SE:
Exemplo
Considere um CAP 50/60 com densidade 1,02. Três corpos de prova (CP1, CP2 e CP3) de um CA
são moldados com este CAP com teores 5,5%, 6,0% e 6,5%, respectivamente (um corpo de prova
com cada teor). Os resultados da densidade teórica máxima de cada mistura, juntamente com os
pesos dos corpos de prova seco e imerso são apresentados na Tabela abaixo. Determine o volume
e a densidade aparente dos corpos de prova, bem como os demais parâmetros usados na
determinação do teor de projeto (Volume de Vazios, VCB, VAM, RBV).
18/01/2016
16
Disciplina: Materiais de Construção II
Profa.: Verônica Castelo Branco
Corpos de Prova CP1 CP2 CP3
Teor de CAP (%) 5,5 6 6,5
Densidade teórica da mistura asfáltica 2,438 2,421 2,403
Peso no ar do corpo de prova (g) 1182,2 1178,7 1185,9
Peso imerso do corpo de prova (g) 674,7 673,6 681
DADO:
Volume (cm
3
)
Densidade aparente
Volume de Vazios (%)
V.C.B. (%)
V.A.M. (%)
R.B.V. (%)
PEDE-SE:
Pimerso- Par V 
507,5 505,1 504,9
Disciplina: Materiais de Construção II
Profa.: Verônica Castelo Branco
Corpos de Prova CP1 CP2 CP3
Teor de CAP (%) 5,5 6 6,5
Densidade teórica da mistura asfáltica 2,438 2,421 2,403
Peso no ar do corpo de prova (g) 1182,2 1178,7 1185,9
Peso imerso do corpo de prova (g) 674,7 673,6 681
DADO:
Volume (cm
3
)
Densidade aparente
Volume de Vazios (%)
V.C.B. (%)
V.A.M. (%)
R.B.V. (%)
PEDE-SE:
507,5 505,1 504,9
V
Par
Gmb 
2,329 2,334 2,349
18/01/2016
17
Disciplina: Materiais de Construção II
Profa.: Verônica Castelo Branco
Corpos de Prova CP1 CP2 CP3
Teor de CAP (%) 5,5 6 6,5
Densidade teórica da mistura asfáltica 2,438 2,421 2,403
Peso no ar do corpo de prova (g) 1182,2 1178,7 1185,9
Peso imerso do corpo de prova (g) 674,7 673,6 681
DADO:
Volume (cm
3
)
Densidade aparente
Volume de Vazios (%)
V.C.B. (%)
V.A.M. (%)
R.B.V. (%)
PEDE-SE:
507,5505,1 504,9
2,329 2,334 2,349
DMT
G-D
Vv mb
MT

4,5 3,6 2,3
Disciplina: Materiais de Construção II
Profa.: Verônica Castelo Branco
Corpos de Prova CP1 CP2 CP3
Teor de CAP (%) 5,5 6 6,5
Densidade teórica da mistura asfáltica 2,438 2,421 2,403
Peso no ar do corpo de prova (g) 1182,2 1178,7 1185,9
Peso imerso do corpo de prova (g) 674,7 673,6 681
DADO:
Volume (cm
3
)
Densidade aparente
Volume de Vazios (%)
V.C.B. (%)
V.A.M. (%)
R.B.V. (%)
PEDE-SE:
507,5 505,1 504,9
2,329 2,334 2,349
4,5 3,6 2,3
CAP
CAP
G
% Gmb
VCB


1,02 g/cm3
12,6 13,7 15,7
18/01/2016
18
Disciplina: Materiais de Construção II
Profa.: Verônica Castelo Branco
Corpos de Prova CP1 CP2 CP3
Teor de CAP (%) 5,5 6 6,5
Densidade teórica da mistura asfáltica 2,438 2,421 2,403
Peso no ar do corpo de prova (g) 1182,2 1178,7 1185,9
Peso imerso do corpo de prova (g) 674,7 673,6 681
DADO:
Volume (cm
3
)
Densidade aparente
Volume de Vazios (%)
V.C.B. (%)
V.A.M. (%)
R.B.V. (%)
PEDE-SE:
507,5 505,1 504,9
2,329 2,334 2,349
4,5 3,6 2,3
12,6 13,7 15,7
VCBVv VAM 
17,0 17,3 17,2
Disciplina: Materiais de Construção II
Profa.: Verônica Castelo Branco
Corpos de Prova CP1 CP2 CP3
Teor de CAP (%) 5,5 6 6,5
Densidade teórica da mistura asfáltica 2,438 2,421 2,403
Peso no ar do corpo de prova (g) 1182,2 1178,7 1185,9
Peso imerso do corpo de prova (g) 674,7 673,6 681
DADO:
Volume (cm
3
)
Densidade aparente
Volume de Vazios (%)
V.C.B. (%)
V.A.M. (%)
R.B.V. (%)
PEDE-SE:
507,5 505,1 504,9
2,329 2,334 2,349
4,5 3,6 2,3
12,6 13,7 15,7
17,0 17,3 17,2
VAM
VCB
RBV 
73,8 79,2 86,8
18/01/2016
19
Disciplina: Materiais de Construção II
Profa.: Verônica Castelo Branco
Corpos de Prova CP1 CP2 CP3
Teor de CAP (%) 5,5 6 6,5
Densidade teórica da mistura asfáltica 2,438 2,421 2,403
Peso no ar do corpo de prova (g) 1182,2 1178,7 1185,9
Peso imerso do corpo de prova (g) 674,7 673,6 681
Volume (cm3) 507,5 505,1 504,9
Densidade aparente 2,329 2,334 2,349
Volume de Vazios (%) 4,5 3,6 2,3
V.C.B. (%) 12,6 13,7 15
V.A.M. (%) 17 17,3 17,2
R.B.V. (%) 73,8 79,2 86,8
Disciplina: Materiais de Construção II
Profa.: Verônica Castelo Branco
2
2,5
3
3,5
4
4,5
5,5 5,6 5,7 5,8 5,9 6 6,1 6,2 6,3 6,4 6,5
V
o
lu
m
e
 d
e
 V
a
zi
o
s
 (
V
v
)
(%
)
Teor de CAP (%)
- Tomando como base somente o Vv, adotamos um valor de 4%.
5,8%
Valor ótimo
do teor de
CAP
encontrado
graficamente
18/01/2016
20
Disciplina: Materiais de Construção II
Profa.: Verônica Castelo Branco
0,5
1
1,5
2
2,5
3
3,5
4
4,5
5
5,5
5,3 5,5 5,7 5,9 6,1 6,3 6,5
72
74
76
78
80
82
84
86
88
90
V
o
lu
m
e
d
e
V
az
io
s
(V
v)
 (
%
)
Teor de CAP (%)
R
B
V
 (
%
)
X3X1X2 X4
Faz-se a média
dos termos centrais
Portanto o teor de projeto de CAP
determinado graficamente é de 5,9%.(X1 + X3)/2 = (5,65 + 6,15)/2 = 5,9
- Tomando como base o Vv e o RBV
Disciplina: Materiais de Construção II
Profa.: Verônica Castelo Branco
Vantagens
 Análise Volumétrica Criteriosa;
 Equipamento Prático e Barato;
 Permite o Controle de Qualidade em Campo.
Desvantagens
 Compactação não simula o que ocorre em campo;
 Sem consideração da absorção de ligante por parte
dos agregados;
 Uso de fórmula para calcular a DMT, esse parâmetro
pode ser obtido (método Rice);
 O parâmetro mecânico utilizado (estabilidade) não
estima adequadamente a resistência do material.
18/01/2016
21
Disciplina: Materiais de Construção II
Profa.: Verônica Castelo Branco
INFORMAÇÕES EXTRAS – Metodologia Superpave
fAmAga G
f
G
Am
G
Ag
G
a
DMT
%%%%
100


Densidade da mistura medida
experimentalmente
Disciplina: Materiais de Construção II
Profa.: Verônica Castelo Branco
INFORMAÇÕES EXTRAS – Problemas
18/01/2016
22
Disciplina: Materiais de Construção II
Profa.: Verônica Castelo Branco
O QUE DEVEREMOS SABER AO FINAL DESTA
AULA ???
 O que significa dosagem e quais são as variáveis deste processo?
 Qual o método de dosagem mais utilizado no Brasil e como é feita a
compactação neste método de dosagem?
 Descrever a metodologia de dosagem Marshall.
 Quais as propriedades (ligantes e agregados) utilizadas diretamente no
método de dosagem Marshall?
 Quais as temperaturas que precisam ser pré-determinadas antes da dosagem
propriamente dita e como são determinadas estas temperaturas?
 Como é calculada a DMT da mistura no método Marshall?
 Quais os parâmetros mais utilizados para a obtenção do teor de projeto?
 Reconhecer vantagens e desvantagens do método Marshall.
Disciplina: Materiais de Construção II
Profa.: Verônica Castelo Branco
22/07/2010
veronica@det.ufc.br
