http://www.prof2000.pt/users/lpa 1
Esquemas de instalações elétricas
Interrupção simples
É empregue sempre que se deseja
comandar de um só lugar um único
circuito, com uma ou mais lâmpadas.
http://www.prof2000.pt/use
rs/lpa 3
Esquema funcional
Apenas considera as funções da aparelhagem na montagem a realizar sem ter em
conta a sua posição relativa. Tem a vantagem de mostrar quer o funcionamento quer
as ligações principais, sem cruzamento de linhas, o que por si torna mais fácil a
análise eléctrica do circuito.
N – Neutro (potencial eléctrico de 0 Volt)
F – Fase (potencial eléctrico de 230 Volt)
O Neutro liga
diretamente ao
recetor
A Fase liga ao
aparelho de
comando, sai do
aparelho de
comando e vai
ligar ao recetor.
O recetor só
funciona se
chegar o Neutro
e Fase.
http://www.prof2000.pt/use
rs/lpa 4
Esquema unifilar
A representação unifilar tem uma simbologia própria e simplificada mas não nos indica o
modo de ligação nas montagens de forma a compreendermos o seu funcionamento.
Dá-nos, contudo, indicações úteis sobre o percurso da instalação, elementos que a
constituem e a sua localização.
A simplicidade desta representação, faz com que ela seja utilizada no desenho das
plantas de edifícios, para a elaboração do respectivo projecto eléctrico da instalação.
http://www.prof2000.pt/use
rs/lpa 5

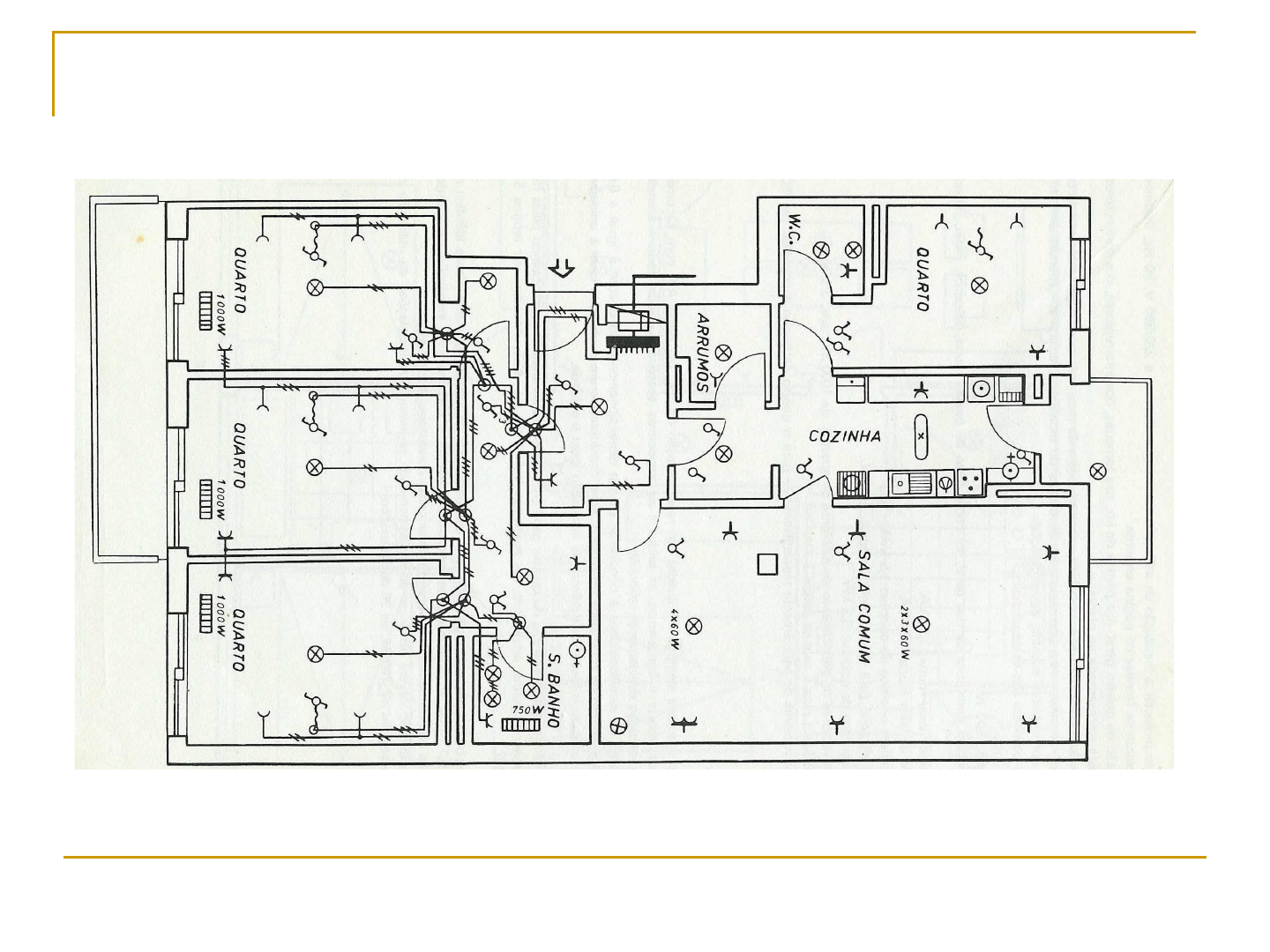

Esquema arquitetural
Quando o traçado das canalizações e localização dos restantes elementos da
instalação (caixas de derivação, aparelhos de comando, aparelhos de utilização, etc.) é
executado em plantas, o esquema daí resultante diz-se arquitectural.
Troço de
parede com
um vão de
janela
Porta
com um
batente
http://www.prof2000.pt/use
rs/lpa 6
Esquema multifilar
Indica-nos a forma e ligação entre os vários aparelhos e elementos do circuito,
tendo também simbologia bem definida e geralmente diferente da representação
unifilar.
230 V
 ~
N
F
PE
O condutor de proteção elétrica (PE), segundo as Regras Técnicas de
Instalações Elétricas de Baixa Tensão (RTIEBT), deve ir a todos os recetores.
http://www.prof2000.pt/use
rs/lpa 7
Implementação da instalação
http://www.prof2000.pt/use
rs/lpa 8
Material necessário
Caixa de aparelhagem
Tubo IRL
Braçadeiras
Caixa de derivação
Boquilhas
Interruptor
simples
Suporte de
lâmpada
Lâmpada
economizadora
Placa de ligadores
Condutor H07V-U
Interrupção simples com
lâmpada fluorescente
Ao contrário das lâmpadas de incandescência, as lâmpadas
fluorescentes necessitam de um balastro eletromagnético e
arrancador ou de um balastro eletrónico para arrancarem.
http://www.prof2000.pt/use
rs/lpa 10
Esquema funcional
F N
N – Neutro (potencial de 0 Volt)
F – Fase (potencial de 230 Volt)
Balastro
eletromagnético
Arrancador
Lâmpada fluorescente
http://www.prof2000.pt/use
rs/lpa 11
Esquema unifilar
http://www.prof2000.pt/use
rs/lpa 12
Esquema arquitetural
Porta
com um
batente
Troço de
parede com
um vão de
janela
http://www.prof2000.pt/use
rs/lpa 13
Esquema multifilar
230 V ~
A – Arrancador
B – Balastro eletromagnético
http://www.prof2000.pt/use
rs/lpa 14
Material necessário
Tubo VD
Braçadeiras
Caixa de derivação
Boquilhas
Caixa de aparelhagem
Condutor H07V-U
Arrancador Balastro
Lâmpada
fluorescente
Suportes lâmpada
fluorescente
Interruptor
simples
Comutação de lustre
É empregue sempre que se deseja comandar de um só lugar
dois circuitos, com uma ou mais lâmpadas.
http://www.prof2000.pt/use
rs/lpa 16
Esquema funcional
N – Neutro (potencial eléctrico de 0 Volt)
F – Fase (potencial eléctrico de 230 Volt)
Ponto comum do
comutador
http://www.prof2000.pt/use
rs/lpa 17
Esquema unifilar
http://www.prof2000.pt/use
rs/lpa 18
Esquema arquitetural
3
Porta
com um
batente
3
http://www.prof2000.pt/use
rs/lpa 19
Esquema multifilar
230 V
~
Ponto comum
do comutador
PE
http://www.prof2000.pt/use
rs/lpa 20
Implementação da instalação
N
F
Ponto comum
do comutador
http://www.prof2000.pt/use
rs/lpa 21
Material necessário
Tubo VD
Caixa de derivação
Boquilhas
Caixa de aparelhagem
Suporte de
lâmpada
Comutador
de lustre
Ligador de torção
Braçadeira de
encaixe
Lâmpada
economizadora
Condutor H07V-U
Comutação de escada ou
de quarto
Montagem que tem por objectivo o comando
de um só circuito eléctrico de dois sítios
diferentes.
As escadas, quartos, certos corredores e salas
com duas entradas são exemplos de locais onde,
por funcionalidade e comodidade, as lâmpadas
devem ser comandadas de dois locais diferentes.
Acende-se na “entrada”, apaga-se na “saída” e
vice – versa.
http://www.prof2000.pt/use
rs/lpa 23
Esquema funcional
N – Neutro (potencial eléctrico de 0 Volt)
F – Fase (potencial eléctrico de 230 Volt)
Ponto comum do
comutador
Ponto comum do
comutador
F N
http://www.prof2000.pt/use
rs/lpa 24
Esquema unifilar
http://www.prof2000.pt/use
rs/lpa 25
Esquema arquitetural
Porta
com um
batente
Troço de
parede com
um vão de
janela
http://www.prof2000.pt/use
rs/lpa 26
Esquema multifilar
Ponto comum do
comutador
230 V
 ~
N
F
PE
Ponto comum do comutador
http://www.prof2000.pt/use
rs/lpa 27
Implementação da instalação
N
F
Ponto comum
do comutador
Ponto comum
do comutador
http://www.prof2000.pt/use
rs/lpa 28
Material necessário
Tubo VD
Braçadeiras
Caixa de derivação
Boquilhas
Caixa de aparelhagem
Comutador
de escadaLigadores
automáticos
Suporte de lâmpada
Lâmpada
economizadora
Condutor H07V-U
http://www.prof2000.pt/use
rs/lpa 29
Comutação de escada com inversor
Montagem que tem por objectivo o comando de um só circuito eléctrico de mais de
dois sítios diferentes.
Utilizamos um inversor por cada ponto de comando que queremos mais. Por
exemplo, se pretender comandar o mesmo circuito elétrico de 5 sítios diferentes terei
que utilizar dois comutadores de escada e três inversores.
É utilizada em corredores compridos, corredores em ângulo, salas com vários
acessos, etc.
http://www.prof2000.pt/use
rs/lpa 30
Esquema funcional
N – Neutro (potencial eléctrico de 0 Volt)
F – Fase (potencial eléctrico de 230 Volt)
F N
http://www.prof2000.pt/use
rs/lpa 31
Esquema unifilar
http://www.prof2000.pt/use
rs/lpa 32
Esquema arquitetural
4
Parede
Porta
http://www.prof2000.pt/use
rs/lpa 33
Esquema multifilar
230 V
 ~
N
F
PE
http://www.prof2000.pt/use
rs/lpa 34
Implementação da instalação
N
F
http://www.prof2000.pt/use
rs/lpa 35
Material necessário
Tubo VD
Caixa de derivação
Boquilhas
Caixa de aparelhagem
Inversor de
grupo
Comutador
de escada
Ligadores
automáticos
Suporte de lâmpada
Braçadeira de
encaixe Lâmpada
economizadora
Condutor H07V-U
Dupla comutação de escada
Utiliza-se quando se pretende comandar dois circuitos
eléctricos de dois sítios diferentes.
http://www.prof2000.pt/use
rs/lpa 37
Esquema funcional
N – Neutro (potencial eléctrico de 0 Volt)
F – Fase (potencial eléctrico de 230 Volt)
F N
http://www.prof2000.pt/use
rs/lpa 38
Esquema unifilar
http://www.prof2000.pt/use
rs/lpa 39
Esquema arquitetural
http://www.prof2000.pt/use
rs/lpa 40
Esquema multifilar
http://www.prof2000.pt/use
rs/lpa 41
Material necessário
Tubo VD
Braçadeiras
Caixa de derivação
Boquilhas
Caixa de aparelhagem
Lâmpada de
incandescência
Suporte de
lâmpada
Comutador de
escada duplo
Condutor H07V-U
http://www.prof2000.pt/use
rs/lpa 42
Telerrutor
Tem como função comandar um circuito eléctrico de vários sítios,
através de botões de pressão.
As instalações com comando por telerrutor substituem os
comutadores/inversores por botões de pressão, originando uma redução
do número de condutores e de custos.
http://www.prof2000.pt/use
rs/lpa 43
Esquema funcional
N – Neutro (potencial eléctrico de 0 Volt)
F – Fase (potencial eléctrico de 230 Volt)
Telerruptor
http://www.prof2000.pt/use
rs/lpa 44
Esquema unifilar
230 V
 ~
3
http://www.prof2000.pt/use
rs/lpa 45
Esquema arquitetural
Parede
Porta
3
http://www.prof2000.pt/users/lpa 46
Esquema multifilar
N
PE
F
http://www.prof2000.pt/use
rs/lpa 47
Material necessário
Tubo VD
Braçadeiras
Caixa de derivação
Boquilhas
Caixa de aparelhagem
Suporte de
lâmpada
Botão de
pressão
Telerrutor
Lâmpada
economizadora
Condutor H07V-U
Automático de escada
O automático de escada é um aparelho controlado à distância,
por botões de pressão, que comanda um circuito e o faz de
seguida abrir automaticamente ao fim de um determinado
tempo.
Tem como função evitar que as lâmpadas das escadas de
imóveis com vários andares fiquem, por esquecimento,
constantemente ligadas.
http://www.prof2000.pt/use
rs/lpa 49
Esquema funcional
N – Neutro (potencial eléctrico de 0 Volt)
F – Fase (potencial eléctrico de 230 Volt)
Posições seleccionáveis no
automático de escada:
P – Permanente
D – Desligado
M - Manual
http://www.prof2000.pt/use
rs/lpa 50
Esquema unifilar
http://www.prof2000.pt/use
rs/lpa 51
Esquema arquitectural
3
http://www.prof2000.pt/use
rs/lpa 52
Esquema multifilar
N
PE
F
L
1 2
N
http://www.prof2000.pt/use
rs/lpa 53
Material necessário
Tubo VD
Braçadeiras
Caixa de derivação
Boquilhas
Caixa de aparelhagem
Suporte de
lâmpada
Lâmpada de
incandescência
Botão de
pressão
Automático de
escada
Condutor H07V-U
Tomadas monofásicas
com terminal de terra
Actualmente, todas as tomadas a serem instaladas nas
habitações devem possuir terminal de terra,
independentemente dos locais onde possam estar localizadas.
http://www.prof2000.pt/use
rs/lpa 55
Esquema funcional
http://www.prof2000.pt/use
rs/lpa 56
Esquema unifilar
230 V ~
http://www.prof2000.pt/use
rs/lpa 57
Esquema arquitetural
http://www.prof2000.pt/use
rs/lpa 58
Esquema multifilar (sem repicagem)
P – Condutor de
protecção elétrica
F – Fase
N - Neutro
http://www.prof2000.pt/use
rs/lpa 59
Implementação da instalação
F
N
P
http://www.prof2000.pt/use
rs/lpa 60
Esquema multifilar (com repicagem)
230 V
 ~
N
F
PE
A repicagem dos condutores, isto é, a ligação, aos terminais de um equipamento, de
condutores destinados a alimentar outros equipamentos, é permitida nos terminais das
tomadas de corrente se esses terminais forem especialmente previstos para esse fim (como é
o caso de certas tomadas).
http://www.prof2000.pt/use
rs/lpa 61
Material necessário
Caixa de derivação
Boquilhas
Caixa de aparelhagem
Condutor H07V-U 2,5 mm2
Tomada monofásica
com terra
Tubo VD
Braçadeiras
Campainha comandada
por botão de pressão
Os circuitos de sinalização funcionam normalmente a tensão
reduzida, sendo para tal necessário intercalar um
transformador que transforme a tensão da rede (230 V ~) em
valores adequados aos receptores (geralmente de 3, 5, 8, 12
ou 24 V ~).
http://www.prof2000.pt/use
rs/lpa 63
Esquema funcional
N – Neutro (potencial eléctrico de 0 Volt)
F – Fase (potencial eléctrico de 230 Volt)
230 V ~
3V 5V
8 V
http://www.prof2000.pt/use
rs/lpa 64
Esquema unifilar
http://www.prof2000.pt/use
rs/lpa 65
Esquema arquitectural
Hall de
entrada
Porta de
entrada
http://www.prof2000.pt/use
rs/lpa 66
Esquema multifilar
http://www.prof2000.pt/use
rs/lpa 67
Material necessário
Tubo VD
Braçadeiras
Caixa de derivação
Boquilhas
Caixa de aparelhagem
Botão de pressão Transformador
Condutor H07V-U 1,5 mm2 (Primário)
Condutor H05V-U 0,5 mm2 (Secundário)
Campainha
Quadro indicador
de chamada
Quando há necessidade de chamar de vários locais, deve
ter-se a possibilidade de saber donde provém a chamada.
Recorre-se por isso em escolas, hospitais, hotéis, etc., aos
quadros indicadores de chamada ou quadro de alvos que
podem ser de identificadores mecânicos ou luminosos.
http://www.prof2000.pt/use
rs/lpa 69
Esquema funcional
http://www.prof2000.pt/use
rs/lpa 70
Esquema unifilar
230V
http://www.prof2000.pt/use
rs/lpa 71
Esquema arquitetural
http://www.prof2000.pt/use
rs/lpa 72
Esquema multifilar
http://www.prof2000.pt/use
rs/lpa 73
Material necessário
Tubo VD
Braçadeiras
Caixa de derivação
Boquilhas
Caixa de aparelhagem
Botão de pressão
TransformadorCampainha
Quadro indicador de chamadaCondutor H07V-U 1,5 mm2 (Primário)
Condutor H05V-U 0,5 mm2 (Secundário)
Telefone de porta
A situação mais comum, quer em vivendas quer em
apartamentos, consiste na colocação de telefones de porta
que permitem comunicar com o interior do imóvel através de
telefones internos.
http://www.prof2000.pt/use
rs/lpa 75
Constituição
Unidade de
alimentação
http://www.prof2000.pt/use
rs/lpa 76
Posto interior
Botão do
trinco
http://www.prof2000.pt/use
rs/lpa 77
Posto exterior
Botão de
chamada
Porta
etiquetas
Micro/Altifalante
http://www.prof2000.pt/use
rs/lpa 78
Unidade de alimentação
A alimentação para os circuitos de conversação (que funcionam em corrente
contínua) é diferente da alimentação do trinco eléctrico e campainha de
chamada (que funcionam em corrente alternada).
230 V
0 V
~
+ 6 V
_
0 V
6 V
~
12 V
À unidade de alimentação é aplicada a tensão da rede (230 Volt) e na
saída temos a rectificação da corrente alternada bem como tensão
alternada reduzida.
http://www.prof2000.pt/use
rs/lpa 79
Trinco eléctrico
A abertura de portas de entrada de prédios pode ser
efectuada à distância através de um trinco eléctrico.
O seu funcionamento é feito sempre por meio
de uma bobina que, quando alimentada, faz
destravar um sistema permitindo a abertura da
lingueta da porta.
Quando a bobina é alimentada, atrai o travão
superior que destrava por sua vez a lingueta.
Empurrando-se a porta ela pode abrir.
Bobina
Lingueta
Travão
http://www.prof2000.pt/use
rs/lpa 80
Ligações e funcionamento
Pressionando o botão de pressão do
andar pretendido do posto exterior
(porta) tocará a campainha
incorporada no posto interior
(apartamento).
Ao levantar o telefone do posto interior
(apartamento), interrompe-se o circuito
de chamada (campainha) e
estabelece-se automaticamente a
comunicação entre o andar e a porta
de entrada através do microfone e do
altifalante.
Caso se pretenda a abertura da porta
de entrada, bastará pressionar o botão
respectivo que se encontra no posto
interior que irá accionar o trinco
eléctrico.
1º
Andar
2º
Andar
1º Andar
2º Andar
Patamar
http://www.prof2000.pt/use
rs/lpa 81
Material necessário
Tubo VD
Braçadeiras
Caixa de derivação
Boquilhas
Caixa de aparelhagem
Botão de pressão
Trinco eléctrico
Posto
interior
Posto
exterior
