UNIVERSIDADE LUTERANA DO BRASIL
CURSO DE ENGENHARIA QUÍMICA



 Me. Eng. e Quím. Maurício Schmitt



OPERAÇÕES UNITÁRIAS 1 – PROF. Me ENG MAURÍCIO SCHMITT
EXERCÍCIOS – COMPRESSORES
UTILIZAR:
CREMASCO: OPERAÇÕES UNITÁRIAS EM SISTMAS PARTICULADOS E FLUIDOMECÂNICOS.
https://www.passeidireto.com/arquivo/11120605/livro-cremasco---cap-1-ao-6 Ou
http://www.academia.edu/28897711/_LIVRO_Operações_Unitárias_em_Sistemas_Particulado
s_e_Fluidomecânicos_CREMASCO_-_CAP._1_AO
EQUIPAMENTOS PARA DESLOCAR FLUÍDOS – FOUST: PRINCÍPIOS DAS OPERAÇÕES UNITÁRIAS.
Material DRIVE REFERÊNCIAS COMPRESSORES:
Oregon Comércio e Assistência Técnica Ltda
Capítulo 4 – Compressores – Parte 1
MATERIAL 23 E 24 AULA 13.

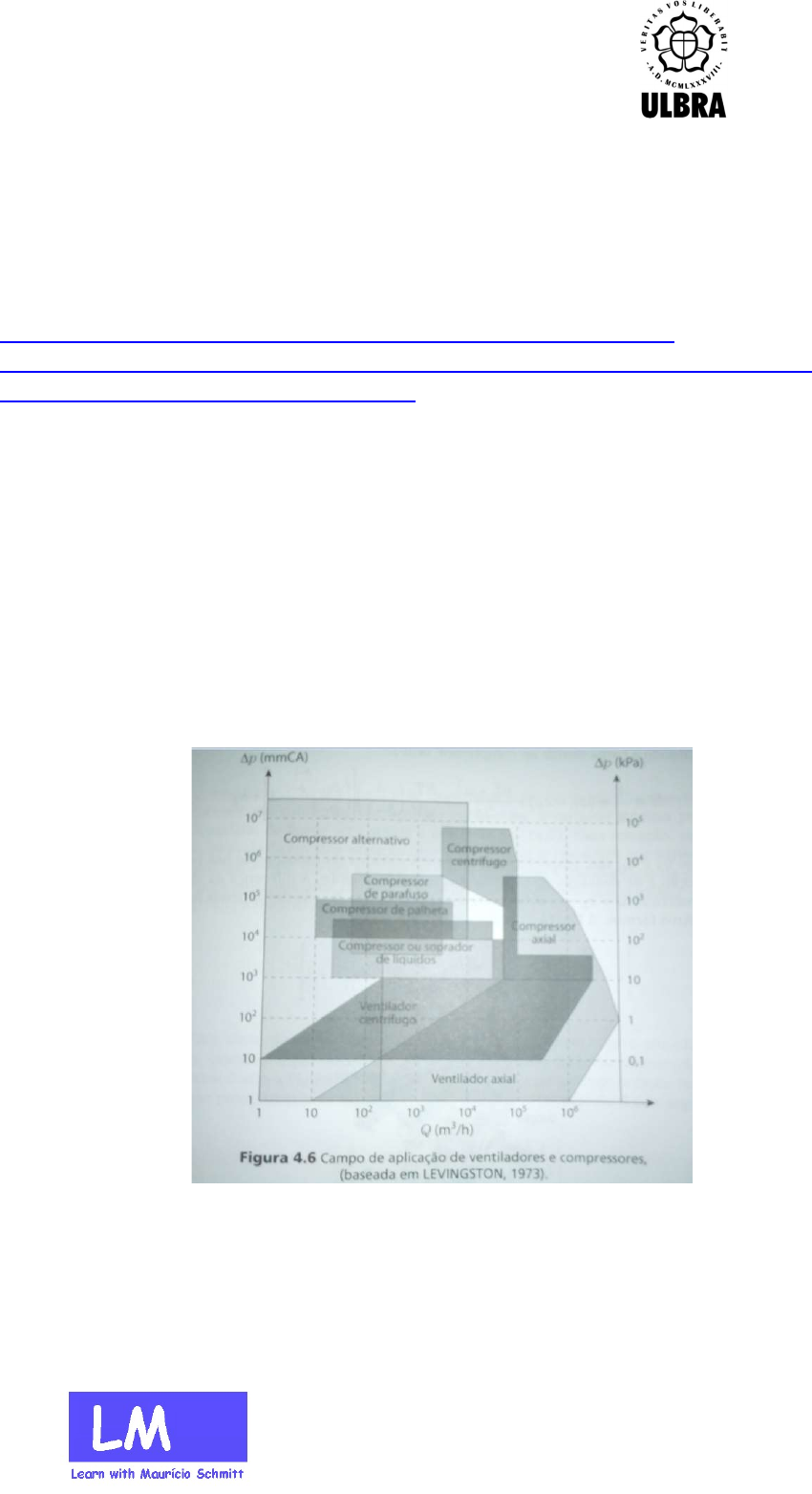

1. Observe a figura abaixo onde estão expressas as faixas de operação de compressores:

Quais os tipos de equipamentos mais indicados para:
a) Pressão maior que 105kPa e vazão de ar na ordem de 10 m3/h? R. COMPRESSOR
ALTERNATIVO
b) Pressão de 102kPa e vazão de ar na ordem de 106 m3/h? R. COMPRESSOR AXIAL
c) Pressão de 10-1kPa e vazão de ar na ordem de 106 m3/h? R. VENTILADOR AXIAL
UNIVERSIDADE LUTERANA DO BRASIL
CURSO DE ENGENHARIA QUÍMICA



 Me. Eng. e Quím. Maurício Schmitt



d) Pressão de 104kPa e vazão de ar na ordem de 105 m3/h? R. COMPRESSOR
CENTRÍFUGO
e) Qual o compressor que apresenta maior vazão de ar? E quando aumenta a pressão
o que acontece com a vazão? R. COMPRESSOR COM MAIOR VAZÃO DE AR O AXIAL.
NORMALMENTE, ENQUANTO AUMENTA PRESSÃO, HÁ UMA REDUÇÃO NA VAZÃO.

2. Gás metano que é gerado em um biodigestor deve ser enviado para um tanque de
distribuição antes do seu processo de purificação. Nesta etapa o gás será soprado por
um soprador que opera a P=1atm e T=20°C. Em um primeiro momento foi obtido a curva
característica para o ar (rho=1,2kg/m3), sendo esta apresentada na figura 2, abaixo.
Antes de operar com o gás metano, verificou-se que a curva do sistema pode ser
expressa como PT=1,2x10-6Q2, sendo a vazão em m3/h e o resultado da pressão expresso
em mmH2O. Plote uma curva com vazões de 0 a 15k m3/h sobre a figura 2 e obtenha o
ponto de operação do soprador de 1000 rpm quando este opera com ar em condições
padrões:

3,6 2,2
UNIVERSIDADE LUTERANA DO BRASIL
CURSO DE ENGENHARIA QUÍMICA



 Me. Eng. e Quím. Maurício Schmitt



 PT ~ 90mmH2O; Q ~ 9x103m3/h; Rendimento ~ 0,5+(0,1*(2,2/3,6)=0,56

3. Acesse o site https://www.atlascopco.com/pt-br/compressors/products e responda
abaixo:
a) Qual a especialidade da empresa Atlas Copco? R. A Atlas Copco é líder mundial no
fornecimento de soluções sustentáveis focadas na produtividade. O Grupo atende
clientes com a oferta de compressores inovadores, sistemas de tratamento de ar e
soluções a vácuo, soluções em ar, energia e vazão com compressores portáteis,
geradores e bombas, ferramentas industriais e sistemas de montagem com
tecnologia de ponta. A Atlas Copco desenvolve produtos e serviços focados em
produtividade, eficiência energética, segurança e ergonomia. A companhia foi
fundada em 1873, está sediada em Estocolmo, na Suécia, e tem um alcance global,
com presença em mais de 180 países.
O portfólio da Atlas Copco no Brasil é extenso e inclui fornecimento de máquinas
para a construção e duplicação da Rodovia dos Imigrantes, para as obras da linha
norte-sul do metrô de São Paulo e do metrô do Rio de Janeiro, para a construção
da Usina de Itaipu e, uma conquista histórica, para o Projeto Ford Amazon,
quando, em 2001, uma planta de veículos foi equipada integralmente com
apertadeiras eletrônicas e compressores centrífugos Atlas Copco.
Seguindo o DNA competitivo e propenso à inovação tecnológica, a filial brasileira
chega aos 63 anos com mais de 1.300 colaboradores.

b) Existem compressores industriais lubrificados a óleo e isentos de óleo? Qual a
diferença do ar produzido por eles? De um exemplo de cada produto. R. SIM.
COMPRESSORES COM ÓLEO CONTAMINAM O AR PRODUZIDO.
UNIVERSIDADE LUTERANA DO BRASIL
CURSO DE ENGENHARIA QUÍMICA



 Me. Eng. e Quím. Maurício Schmitt








UNIVERSIDADE LUTERANA DO BRASIL
CURSO DE ENGENHARIA QUÍMICA



 Me. Eng. e Quím. Maurício Schmitt







c) Quais as aplicações do ar comprimido, setores onde ele é utilizado?
ISENTOS DE ÓLEO:
Alimentos e bebidas
Medicina e saúde
Produtos têxteis
Produtos químicos
Indústria automotiva
Tratamento de águas residuais
UNIVERSIDADE LUTERANA DO BRASIL
CURSO DE ENGENHARIA QUÍMICA



 Me. Eng. e Quím. Maurício Schmitt





C/ÓLEO:
Oficina mecânica
Borracharia
Indústria
(importante instalação de secador integrado e de um separador de água/óleo para
proteger a sua rede de ar comprimido. O ar de alta qualidade aumenta a vida útil
do equipamento, aumentando a eficiência e garantindo a qualidade do produto
final)

4. A escolha do compressor deve estar aliada a diversos fatores, apresente no mínimo 5:
R. Consumo energético, robustez, fluido refrigerante, custo, custo de eventuais
acessórios, rendimentos, ruído, custo de manutenção, regime de operação, etc.

5. Conceitue os compressores do tipo:
a) Herméticos do tipo alternativo e Scroll: R. São compressores selados no qual são
instalados dentro de uma carcaça soldada o motor elétrico e o conjunto mecânico.

UNIVERSIDADE LUTERANA DO BRASIL
CURSO DE ENGENHARIA QUÍMICA



 Me. Eng. e Quím. Maurício Schmitt




Scroll é um compressor de projeto mais recente. Possui duais espirais sendo uma
fixa e outra móvel, acionada por um eixo excêntrico.


b) Semi-herméticos do tipo alternativo e parafuso:
R. São compressores montados sob um bloco fundido onde comporta o motor
elétrico e peças do conjunto mecânico fixas por parafusos no bloco.

UNIVERSIDADE LUTERANA DO BRASIL
CURSO DE ENGENHARIA QUÍMICA



 Me. Eng. e Quím. Maurício Schmitt





c) Aberto do tipo alternativo e parafuso:
São compressores montados sob um bloco fundido onde comporta as peças do
conjunto mecânico fixas por parafusos no bloco e para evitar vazamentos para o meio
externo possui na ponta do eixo um selo mecânico. Os compressores do tipo aberto são
acionados por um motor externo através de acoplamento ou correias.
