4ª Lista de exercícios de Análise Estrutural I

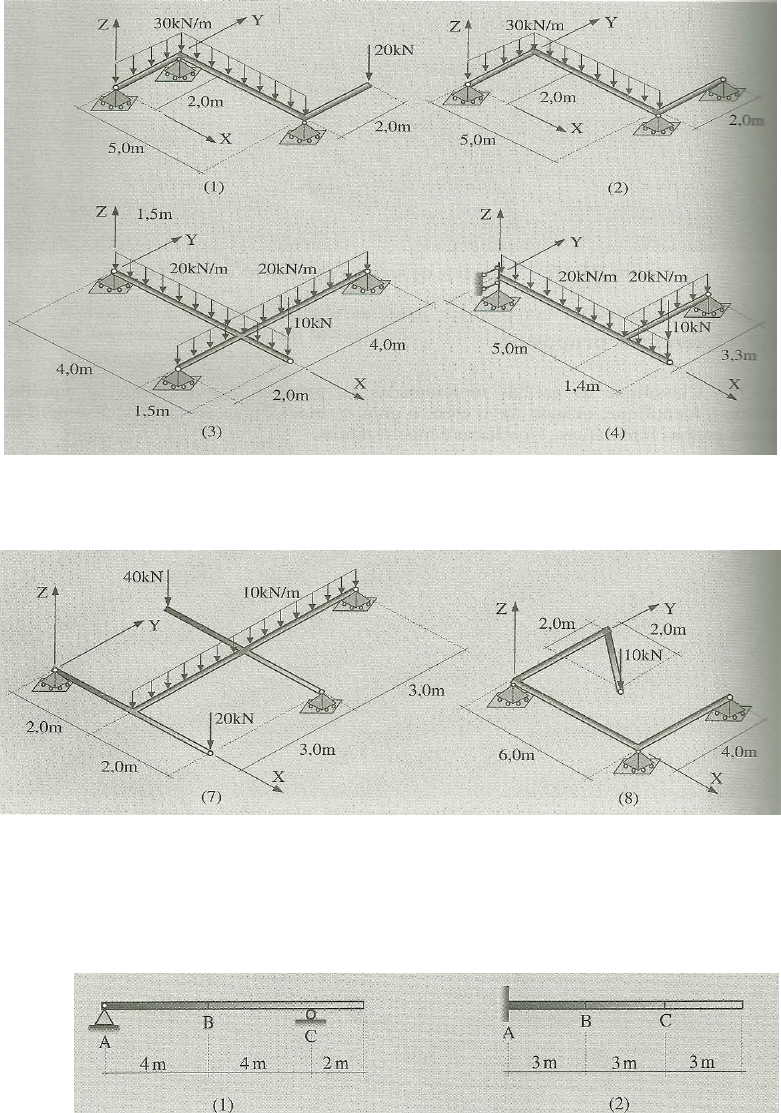

1. Trace os diagramas dos esforços seccionais para as grelhas representados na figura
seguinte:


2. Idem para as grelhas da figura abaixo




3. Determine as linhas de influência das reações de apoio e dos esforços das seções A, B e C,
indicadas nas vigas esquematizadas na próxima figura:



4. Para a estrutura a seguir, obter as envoltórias de momento fletor e esforço cortante,
cotando-as nas seções indicadas: São dados:
a) Carga permanente: g = 25kN/m
b) Carga móvel:


c) Estrutura


5. Para seção S da viga percorrida pelo trem tipo indicado (que pode se deslocar nos dois
sentidos) obter Mmax:
a) Carga móvel

b) Estrutura
