Experimento – capacitores.
AVALIAÇÃO DOS RESULTADOS


1. Qual o módulo do valor de tensão (|𝑉𝑀𝑒𝑑|) exibida no multímetro conectado a protoboard 1? Qual a tensão fornecida pela bateria (Vf) para este circuito? Qual o valor da resistência (R) na qual o multímetro está conectado?

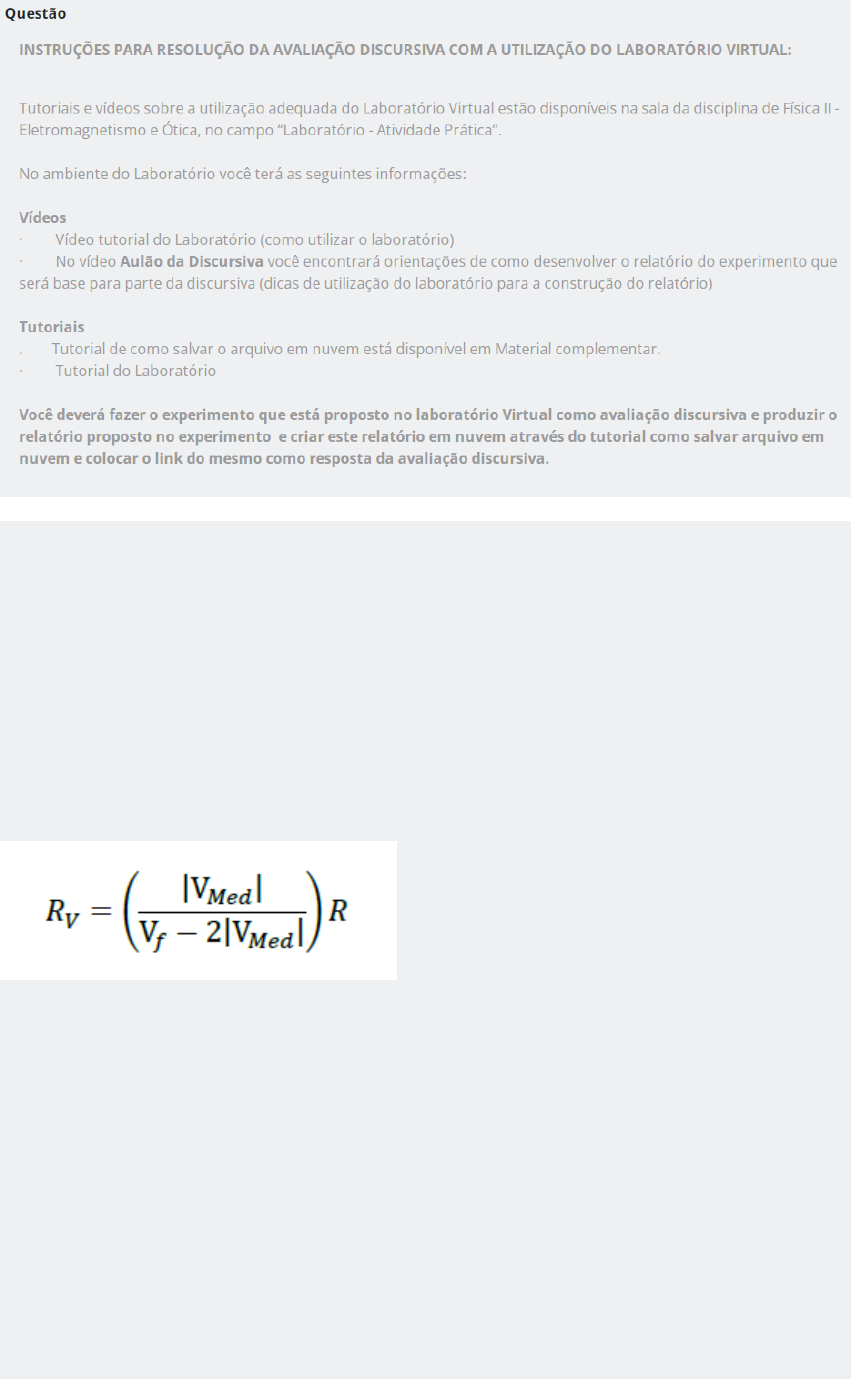

Para calcular a resistência interna do multímetro, utilize a equação abaixo:image (74).png 4 KB
Vf = Tensão da fonte.
VMed = Tensão medida pelo multímetro.
R = Valor das resistências iguais utilizadas.
RV = Resistência interna do multímetro.


2. Qual o valor da resistência interna do multímetro (RV)?

3. Qual o valor da tensão apresentada pelo multímetro e o tempo que o capacitor leva para carregar totalmente?


4. Preencha a tabela 1 com os dados obtidos no carregamento do capacitor.
image (75).png 22.82 KBimage.png 5. Qual o valor da tensão apresentada pelo multímetro e o tempo que o capacitor leva para carregar totalmente?
6. Preencha a tabela 2 com os dados obtidos no descarregamento do capacitor.
image (77).png 15.36 KBimage.png A constante de tempo de um circuito RC é dada por:
τ=R∗C
Onde:
τ é a constante de tempo em segundos;
R é a resistência em ohms;
C é a capacitância em farads.

Utilizando os dados do circuito 2 e ignorando a resistência interna do multímetro (devido à sua influência desprezível no cálculo da constante de tempo) encontre:

τ Teórico = ______1.8_____ s


Os valores encontrados nos passos 5 e 6 são os valores encontrados experimentalmente para a constante de tempo, anote esses valores abaixo:

τ Experimental1 =  7.7        s
τ Experimental2 =  5.5       s
