UNIVERSIDADE FEDERAL RURAL DO SEMI-ÁRIDO
 CENTRO MULTIDISCIPLINAR DE PAU DOS FERROS
Disciplina: Fundamentos de Ciências dos Materiais Código: PEN1883
Professora: Josy Eliziane Torres Ramos Período: Noturno
Aluno: _____________________________________________________________ Turma: _____
Data: ______/_______/_______

Orientações:
1) A prova deve ser feita de caneta esferográfica azul ou preta;
2) Só será considerada a prova entregue para correção dentro do prazo no sistema SIGAA;
3) Só serão consideradas questões com todos os cálculos, claros e legíveis.

1ª AVALIAÇÃO
1. O metal ródio possui uma estrutura CFC. Se o ângulo de difração para o conjunto de
planos (311) ocorre em 36,12° (reflexão de primeira ordem, n = 1) quando é usada uma
radiação X monocromática com comprimento de onda 0,0711nm, calcular (2,0 pontos):
a) o espaçamento interplanar para este conjunto de planos;
b) o raio atômico para o átomo de ródio;
c) a densidade teórica do material, a partir do valor do raio calculado no item b.
Considere a massa molar do Ródio = 102,91g/mol.
d) desenhe o plano (311) na célula unitária.

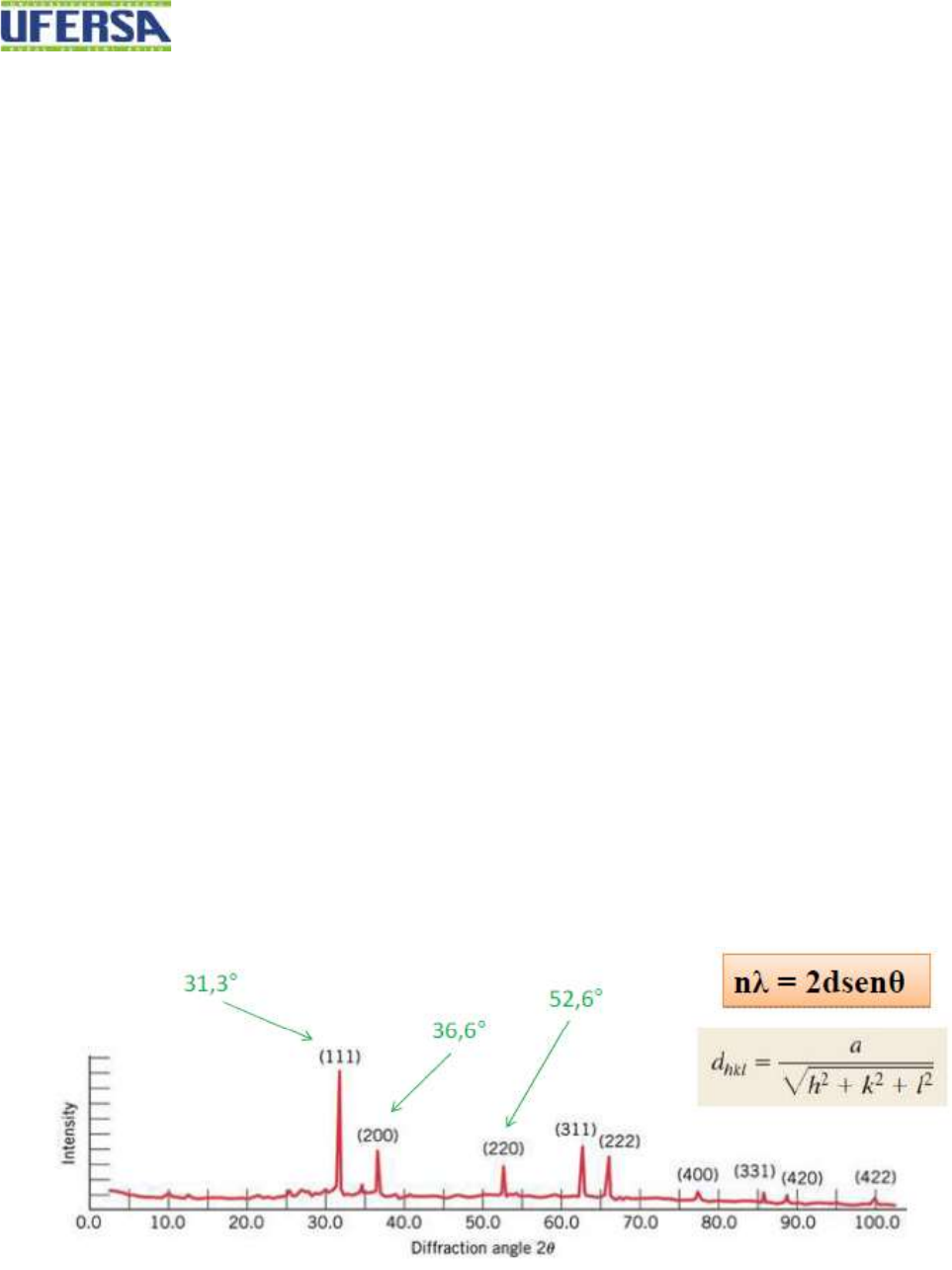

2. A imagem a seguir apresenta um difratograma para o elemento chumbo, obtido usando
radiação monocromática com comprimento de onda de 0,1542nm. Cada pico de difração
foi identificado. Calcule o espaçamento interplanar para os 2 primeiros planos
(identificados na imagem) e também o parâmetro “a” da rede cristalina para os 2
primeiros picos (2,0 pontos).


3. Uma chapa de aço com 1,5mm de espessura e a 1200°C possui atmosferas de nitrogênio
em ambos os lados, e se lhe permite atingir um coeficiente de difusão em estado
estacionário. O coeficiente de difusão para o nitrogênio no aço, nessa temperatura, é de
6x10-11 m²/s e o fluxo de difusão 1,2x10-7 kg/m².s. Sabe-se ainda que a concentração do
nitrogênio no aço na superfície com alta pressão é de 4kg/m³. A que profundidade do
interior da chapa, a partir desse lado com pressão elevada, a concentração será de
2kg/m³? Considere um perfil de concentração linear. (1,0 ponto).




4. Determine o tempo de carbonetação necessário para atingir uma concentração de
carbono de 0,45%p em uma posição de 2mm em direção ao interior de uma liga ferro-
carbono contendo inicialmente 0,20%p de carbono. A concentração na superfície deve
ser mantida em 1,30%p de carbono, e o tratamento deve ser conduzido numa temperatura
de 1000°C. Utilize os dados de difusão do Ferro apresentado na tabela a seguir (1,0
ponto).




5. Um corpo de prova cilíndrico de um aço, onde a curva tensão-deformação está
apresentada abaixo, contém 8,5mm de diâmetro e 80mm de comprimento. O mesmo é
submetido a um ensaio de tração. Determine (2,0 pontos):

a) O seu alongamento quando uma carga de 65.250N for aplicada;
b) O valor do módulo de elasticidade;
c) O valor do limite de escoamento para deformação de engenharia = 0,002 (ou 0,2%);
d) O valor do limite de resistência à tração.



Boa prova!
