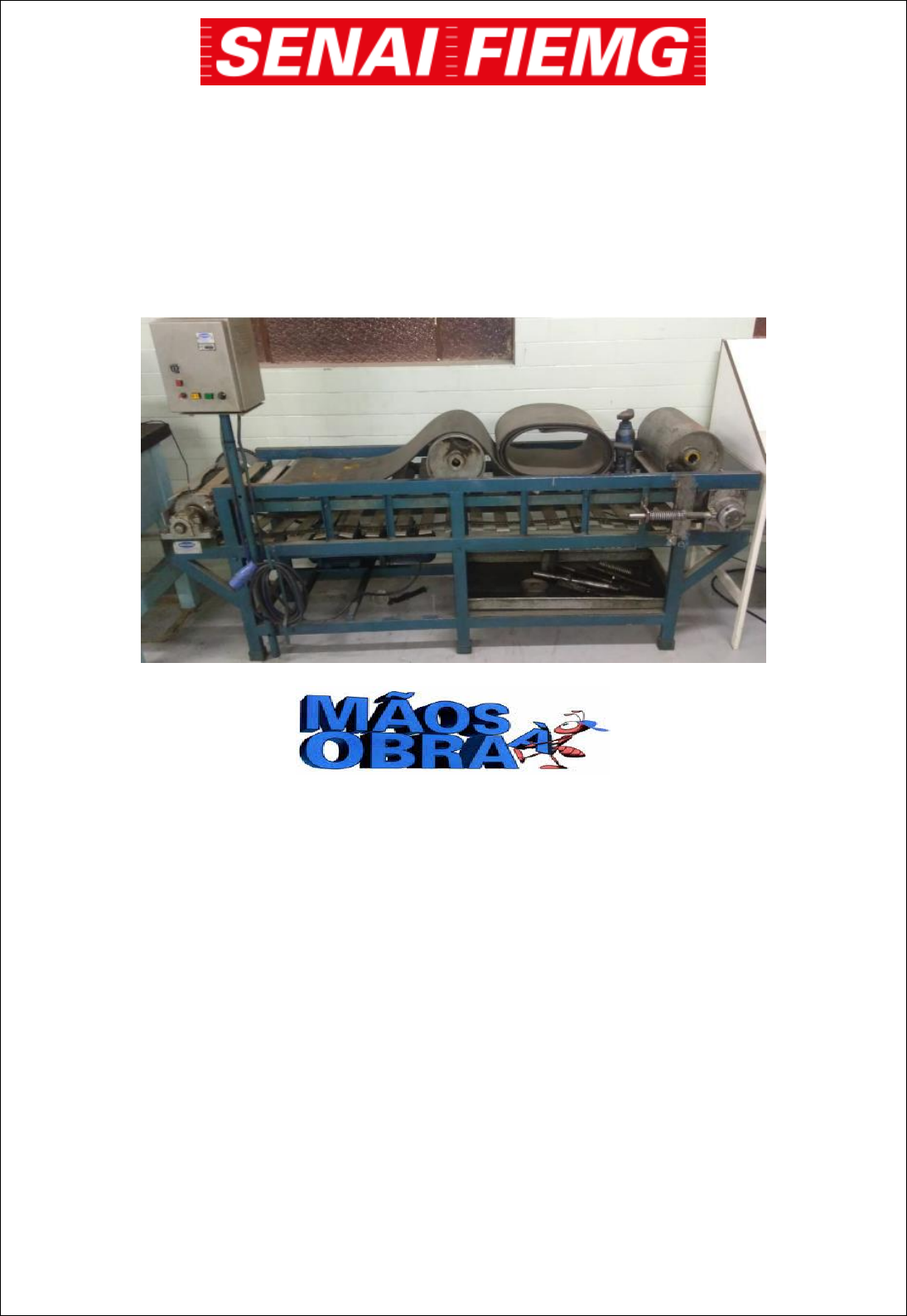

ESTEIRA TRANSPORTADORA
As esteiras transportadoras exercem a função de transportar o material em curtas e longas distâncias e
são adequadas para o transporte de todos os tipos de material, mesmo se muito abrasivos e úmidos.
A esteira transportadora pode ter seções diferentes, em função da disposição dos rolos de sustentação,
que podem ser escolhidas com base no material a ser transportado.
A estrutura pode ser constituída por um corpo com elementos modulares feitos em chapa modelada com
nervuras de enrijecimento na qual são fixados os rolos de sustentação da correia transportadora.
Geralmente, as correias transportadoras são confeccionadas com lonas sintéticas revestidas com
borracha lisa.


Procedimentos
1. Calcule a relação de transmissão dos seguintes elementos: (considerar a rotação descrita no motor). (inserir dados na
tabela 1.1).
a) Engrenagem de corrente do redutor(Roda dentada / coroa dentada).
b) Engrenagem de corrente do eixo. (Roda dentada / coroa dentada)
c) acoplamento.

2. Pesquise quais as vantagens e desvantagens de ser utilizar os seguintes tipos de transmissão: (inserir dados na tabela
1.2).
a) Polia.
b) Roda dentada (coroa dentada).
c) Engrenagens.

3. Indique e descreva o modelo do redutor, qual sua relação de transmissão, escreva suas especificações técnicas, realize
as medições para preenchimento da tabela de especificações técnicas. (inserir dados na tabela 1.3).

4. Qual a lubrificação recomendada pelo fabricante do redutor? (inserir dados na tabela 1.3).

5. Realize o alinhamento das engrenagens de corrente motora e movida.

6. Indique qual acoplamento utilizado entre o redutor e o rolo acionado, indique suas vantagens, desvantagens e
dimensões conforme solicitado. (inserir dados na tabela 1.4).

7. Realize as medições do mancal de rolamentos, indique a especificação técnica do rolamento utilizado no mancal.
(inserir dados na tabela 1.5).






Antes de iniciar os trabalhos verifique se a fonte de energia está realmente desligada.
Se necessário faça o bloqueio da tomada Steck e cadeado

Respostas

Tabela 1.1
Relação de transmissão.

Tabela 1.2
Vantagens Desvantagens
Polia Polia
Roda dentada Roda dentada
Engrenagem Engrenagem




Tabela 1.3
Redutor





Tipo de lubrificação recomendada Especificação técnica do lubrificante


ESPECIFICAÇÕES
Cota Medidas
A
B
C
G
H
I
J






















Tabela 1.4
Acoplamento


Tipo de acoplamento








Vantagens





Desvantagens









Cota Medida
ØD
ØD1
Ød
L1
L2
L

















Tabela 1.5
Mancal do rolamento








Especificação técnica do rolamento do mancal
(características)





Cota Medida
 A1
B
D
D3
E
E1
L
L1
H
H1
H2







Nomes dos integrantes do grupo
Turma:
 Início:
Término :
