Problema resolvido 4.6

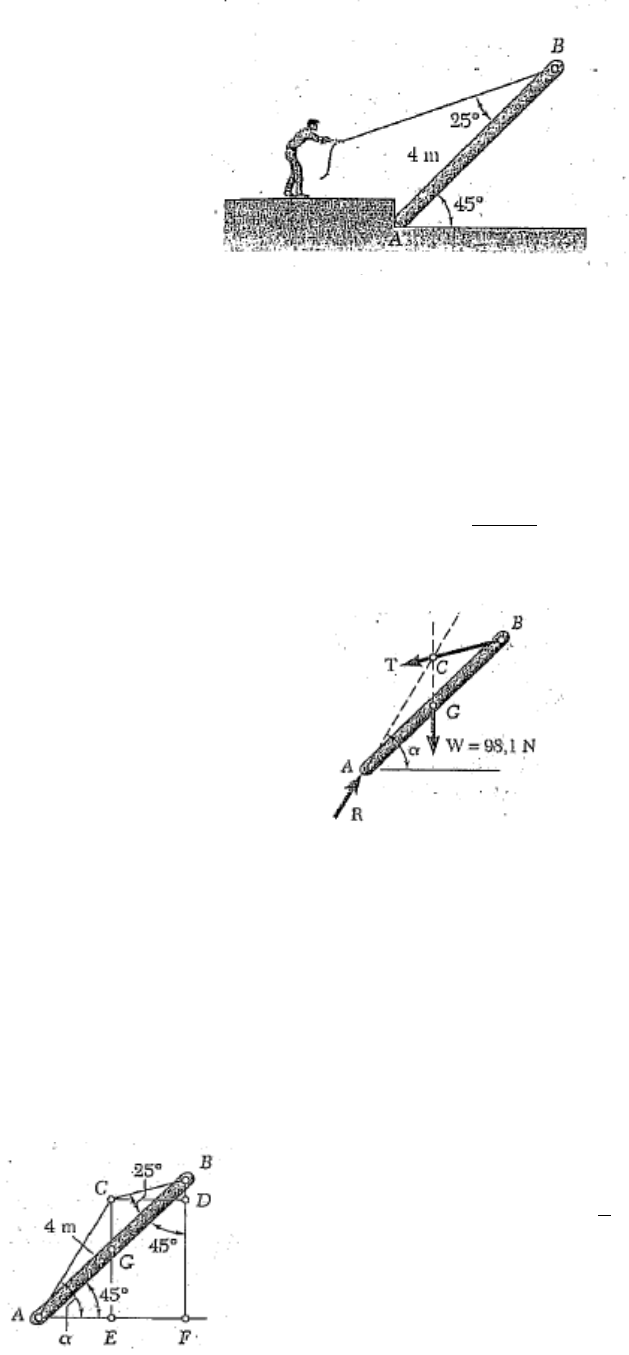

 Um homem levanta uma viga de 10 kg e 4 m de comprimento puxando-a com uma
corda. Encontre a tração T na corda e a reação em A.






Solução:
 Diagrama de corpo livre. A viga é um corpo rígido sujeito à ação de três forças,
pois sobre ela atuam três forças. Seu peso W, a força T exercida pela corda, e a reação R
do solo em A. Observamos que:











 Corpo sujeito à ação de três forças. Como a viga é um corpo sujeito à ação de
três forças, as forças que atuam sobre ela devem ser concorrentes. A reação R, vai
passar pleo ponto de interseção C das linhas de ação do pedo W e da força de tração T.
Esse fato será usado para se determinar o ângulo α que R forma com a horizontal.
 Traçando a vertical BF a partir de B e a horizontal CD a partir de C, observamos
que:








Escrevemos:








Agora sabemos a direção de todas as forças que atuam sobre a viga.
 Triângulo de forças. Um triângulo de forças é desenhado tal como mostra a
figura, e seus ângulos interiores são calculados a partir das direções conhecidas das
forças. Aplicando a lei dos senos escrevemos:




























Problema Resolvido 4.7
 Uma escada de 20 kg usada para alcançar prateleiras altas de um depósito está
apoiada por duas rodas flangeadas A e B montadas sobre um trilho e por uma corda C
sem flange apoiada sobre um trilho fixado à parede. Um homem de 80 kg está em pé
sobre a escada e inclina-se para a direita. A linha de ação do peso combinado W do
homem e da escada intercepta o piso no ponto D. Determine as reações em A, B e C.
 Solução:
 Diagrama de corpo livre. Traça-se um diagrama de corpo livre da escada. As
forças envolvidas são o peso combinado do homem e da escada,



 (


)
E cinco componentes de reações desconhecidas, dois em
cada roda com flange e um na roda sem flange. A escada está
então apenas parcialmente vinculada; ela está livre para rolar
ao longo dos trilhos. No entanto, a escada está em equilíbrio
sob o carregamento dado, pois a equação ∑ está
satisfeita.
 Equação de equilíbrio. Expressamos que as forças que atuam na escada formam
um sistema equivalente a zero:
∑

 (1)

∑ ∑



Calculando o produto vetorial, temos:

 (2)

 Estabelecendo os coeficientes de i,j,k iguais a zero na Eq. (2), obtemos as três
equações escalares a seguir, que expressam que a soma dos momentos em relação a
cada eixo coordenado deve ser zero:




As reações B e C são, portanto,


 Tornando os coeficientes de j e k iguais a zero na Eq. (1), obtemos duas equações
escalares expressando que as somas dos componentes nas direções y e z são iguais a
zero. Substituindo By, Bz e C pelos valores obtidos, escrevemos:


Concluimos que a reação em A é .
