		1.

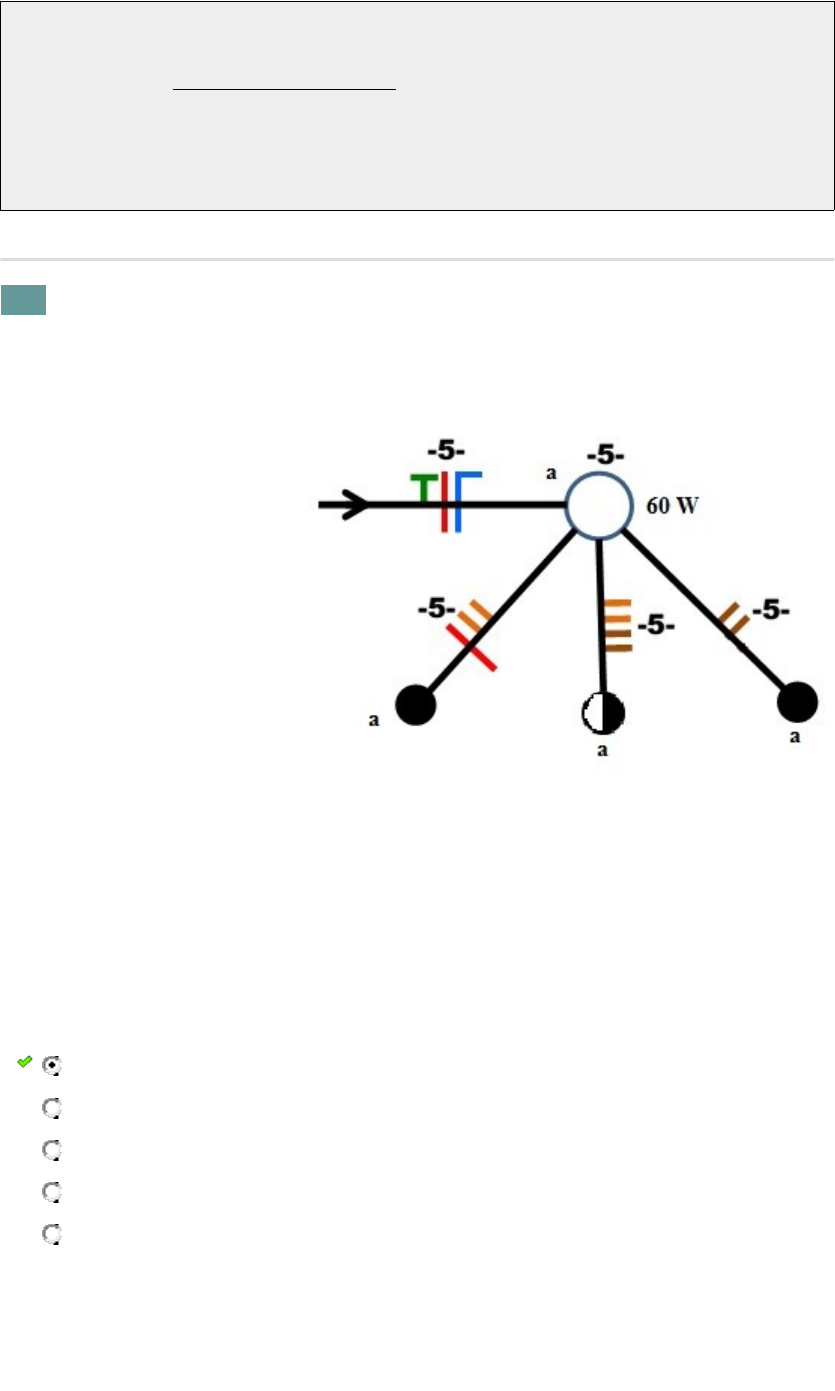

		Considere o esquema unifilar mostrado na figura a seguir para comando do ponto de luz pertencente ao circuito 1 de uma instalação elétrica em baixa tensão.
Acerca do esquema unifilar ilustrado, assinale a opção correta.





	c) O diagrama unifilar está incorreto, pois o interruptor da direita apresenta apenas dois fios de retorno.


	e) O diagrama mostra que existem um interruptor intermediário (four-way


	b) Não funcionará corretamente sempre que um dos interruptores for acionado.


	d) No diagrama, há um interruptor paralelo (three-way).


	a) O diagrama unifilar está incorreto, porque o fio terra não deve ser indicado no esquema quando o objetivo é atender pontos de luz.

Explicação:
O certo é: c) O diagrama unifilar está incorreto, pois o interruptor da direita apresenta apenas dois fios de retorno






		2.
		Um eletricista resolve trocar o chuveiro da sua casa por um mais potente. Ele tinha um chuveiro de potência máxima 4400W/127V e pretende passar para um MaxPowerTurbo de 7800W com pressurizador, e ainda alterar a tensão de trabalho para 220V. Analise as seguintes afirmativas:
I. O eletricista fará a escolha certa alterando a tensão de 127V para 220V pois a corrente do circuito será menor, evitando riscos graves de curtos e choques;
II. O eletricista não fará a escolha certa alterando a tensão de 127V para 220V pois aumentando a tensão, o risco de choque aumenta;
 III. Considerando que na loja exista o novo chuveiro MaxPowerTurbo de 7800W de 127V e 220V, o eletricista economizará na bitola do fio que liga o chuveiro ao quadro de distribuição de energia da casa se optar pelo de 220V;
IV. A corrente de circulação para o novo chuveiro será de 35,45A e o disjuntor deverá possuir o mesmo valor de corrente para o circuito trabalhar folgado, sem desarmes durante o banho.
Aponte a alternativa correta:



	Afirmativas I e III estão corretas;


	Afirmativas I e IV estão corretas;


	Apenas a afirmativa I está correta;


	Afirmativas I, III e IV estão corretas.


	Afirmativas II e III estão corretas;
