Controladores Lógicos Programáveis (CLP)

Prévia do material em texto

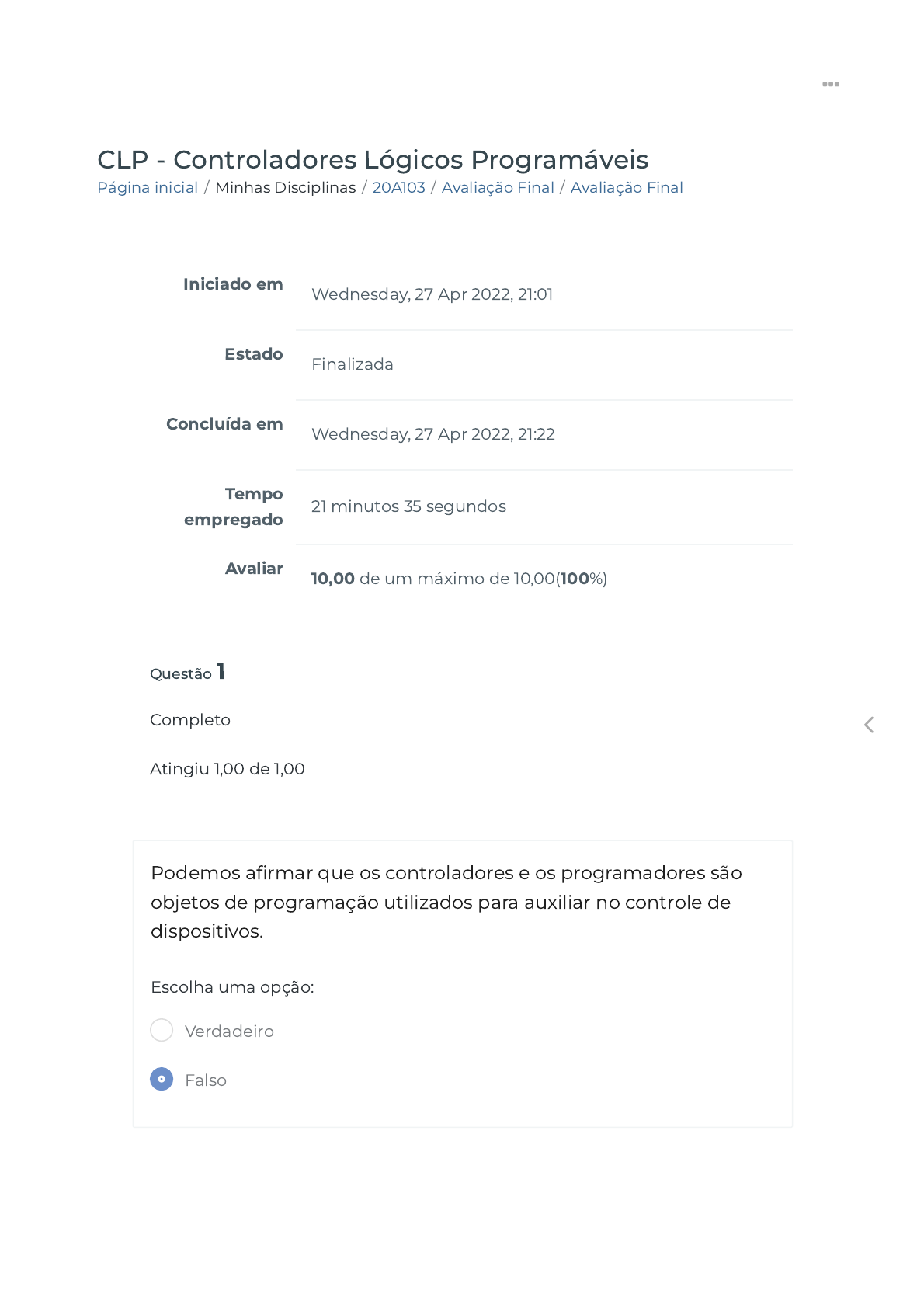

27/04/2022 21:22 Avaliação Final
https://ava.politecnicabr.com.br/mod/quiz/review.php?attempt=2939719 1/10
Página inicial / Minhas Disciplinas / 20A103 / Avaliação Final / Avaliação Final
CLP - Controladores Lógicos Programáveis
Iniciado em
Wednesday, 27 Apr 2022, 21:01
Estado
Finalizada
Concluída em
Wednesday, 27 Apr 2022, 21:22
Tempo
empregado
21 minutos 35 segundos
Avaliar
10,00 de um máximo de 10,00(100%)
Questão 1
Completo
Atingiu 1,00 de 1,00
Podemos a�rmar que os controladores e os programadores são
objetos de programação utilizados para auxiliar no controle de
dispositivos.
Escolha uma opção:
Verdadeiro
Falso


https://ava.politecnicabr.com.br/
https://ava.politecnicabr.com.br/course/view.php?id=937
https://ava.politecnicabr.com.br/course/view.php?id=937#section-9
https://ava.politecnicabr.com.br/mod/quiz/view.php?id=32563
https://ava.politecnicabr.com.br/
27/04/2022 21:22 Avaliação Final
https://ava.politecnicabr.com.br/mod/quiz/review.php?attempt=2939719 2/10
Questão 2
Completo
Atingiu 1,00 de 1,00
Convergência simultânea ou convergência em E: retorno do
Grafcet a uma estrutura
linear. Uma convergência simultânea é sucedida por uma
transição e precedida por
sequências terminadas por etapas. O paralelismo só é encerrado
quando todas as suas
sequências estiverem concluídas.
Escolha uma opção:
Verdadeiro
Falso
Atuador
Controlador
Sensor
Processo


https://ava.politecnicabr.com.br/
27/04/2022 21:22 Avaliação Final
https://ava.politecnicabr.com.br/mod/quiz/review.php?attempt=2939719 3/10
Questão 3
Completo
Atingiu 1,00 de 1,00
- Operação que evolui progressivamente e que se
constitui por uma série de
ações controladas objetivando um resultado particular;
- Mede o desempenho do sistema de automação ou
uma propriedade particular
de algum de seus componentes. Exemplos: termômetros e
velocímetros;
- Opera presença de distúrbios e tende a reduzir a
diferença entre a saída
de um sistema e a entrada de referência;
- Compara os valores medidos com valores
preestabelecidos e toma a decisão
de quando atuar no sistema. Como exemplos, podemos citar os
termostatos e os
programas de computadores, ou seja, são responsáveis pela
realização de trabalho no
processo ao qual está se aplicando a automação;
Inicialização
Veri�car estado das entradas
Tranferir os dados para memória


https://ava.politecnicabr.com.br/
27/04/2022 21:22 Avaliação Final
https://ava.politecnicabr.com.br/mod/quiz/review.php?attempt=2939719 4/10
Questão 4
Completo
Atingiu 1,00 de 1,00
Unidade de processamento: Também chamada de CPU, é
responsável pelo funcionamento lógico de todos os circuitos. Nos
CLPs modulares a CPU está em uma placa (ou módulo) separada
das demais, podendo-se achar combinações de CPU e Fonte de
Alimentação. Nos CLPs de menor porte a CPU e os demais
circuitos estão todos em único módulo.
Escolha uma opção:
Questão 5
Completo
Atingiu 1,00 de 1,00
Sistema de controle em malha aberta: é aquele em que a saída
ou resposta in�uencia a entrada do sistema.
Escolha uma opção:
Verdadeiro
Falso
Verdadeiro
Falso
 Comparar com o programa do usuário
 Atualizar as saídas


https://ava.politecnicabr.com.br/
27/04/2022 21:22 Avaliação Final
https://ava.politecnicabr.com.br/mod/quiz/review.php?attempt=2939719 5/10
Questão 6
Completo
Atingiu 1,00 de 1,00
O Controlador Programável, como todo sistema microprocessado,
tem seu princípio de
funcionamento baseado nos seguintes passos:
: No momento em que é
ligado o CLP executa uma série de operações
pré-programadas, gravadas em seu Programa Monitor:
- Veri�ca o funcionamento eletrônico da C.P.U. , memórias e
circuitos auxiliares;
- Veri�ca a con�guração interna e compara com os circuitos
instalados;
- Veri�ca o estado das chaves principais (RUN/STOP, PROG, etc);
- Desativa todas as saídas;
- Veri�ca a existência de um programa de usuário;
- Emite um aviso de erro caso algum dos itens acima falhe.
: O CLP lê o estado de cada
uma das entradas,
veri�cando se alguma foi acionada. O processo de leitura recebe o
nome de Ciclo de
Varredura (Scan) e normalmente é de alguns microssegundos
(scan time).
   : Após o Ciclo de Varredura, o
CLP armazena os
resultados obtidos em uma região de memória chamada de
Memória Imagem das
9 Entradas e Saídas. Ela recebe este nome por ser um espelho do
estado das entradas e
saídas. Esta memória será consultada pelo CLP no decorrer do
processamento do
programa do usuário.


https://ava.politecnicabr.com.br/
27/04/2022 21:22 Avaliação Final
https://ava.politecnicabr.com.br/mod/quiz/review.php?attempt=2939719 6/10
  : O CLP ao executar o
programa do usuário,
após consultar a Memória Imagem das Entradas, atualiza o estado
da Memória
Imagem das Saídas, de acordo com as instruções de�nidas pelo
usuário em seu
programa.
  : O CLP escreve o valor
contido na Memória das Saídas,
atualizando as interfaces ou módulos de saída. Inicia - se então,
um novo ciclo de
varredura.


https://ava.politecnicabr.com.br/
27/04/2022 21:22 Avaliação Final
https://ava.politecnicabr.com.br/mod/quiz/review.php?attempt=2939719 7/10
Questão 7
Completo
Atingiu 1,00 de 1,00
Divergência seletiva ou divergência em OU: uma divergência
seletiva é precedida por uma etapa e sucedida por sequências
iniciadas por transições. É recomendável que as transições numa
divergência seletiva sejam receptivas e possuam condições lógicas
mutuamente exclusivas entre si.
Escolha uma opção:
Questão 8
Completo
Atingiu 1,00 de 1,00
Memória do programa supervisor: É a memória que armazena o
programa do usuário. Esta memória, reservada ao programa do usuário,
contém alguns Kbytes de palavras-livres que serão processadas pela CPU. A
cada ciclo, a CPU processa este programa, atualiza a memória de dados
internos e as imagens das entradas e saídas. Constituída por memórias do
tipo RAM, EEPROM ou FLASH-EPROM.
Escolha uma opção:
Verdadeiro
Falso
Verdadeiro
Falso


https://ava.politecnicabr.com.br/
27/04/2022 21:22 Avaliação Final
https://ava.politecnicabr.com.br/mod/quiz/review.php?attempt=2939719 8/10
Questão 9
Completo
Atingiu 1,00 de 1,00
O supervisório é um software destinado a promover a interface
homem/máquina,
proporcionando a supervisão de um processo através de telas
devidamente con�guradas.
Possui telas que representam o processo que podem ser
animadas em função das informações
recebidas pelo CLP, controlador, etc. Por exemplo: no acionamento
de uma bomba, a
representação na tela mudará de cor informando que a mesma
está ligada; se um determinado
nível varia no campo, a representação na tela mudará informando
a alteração de nível. O
supervisório lê e escreve na memória do CLP ou controlador para a
atualização das telas.
Escolha uma opção:
Verdadeiro
Falso


https://ava.politecnicabr.com.br/
27/04/2022 21:22 Avaliação Final
https://ava.politecnicabr.com.br/mod/quiz/review.php?attempt=2939719 9/10
Questão 10
Completo
Atingiu 1,00 de 1,00
O Grafcet, também conhecido como SFC (Sequential Functional
Charts), é um método grá�co de apoio à concepção de sistemas
industriais automatizados, que permite representar, através de
modelos do tipo dos grá�cos de estados, o comportamento de
sistemas sequenciais.
Escolha uma opção:
Verdadeiro
Falso
