Exercícios parte 2
(Desenho no CAD)

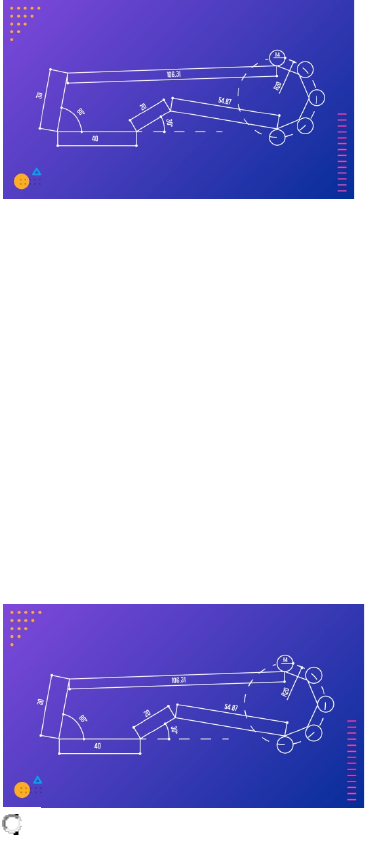

1. ​​​​​​​A partir da aba de desenho, quais comandos você utilizaria para desenvolver a imagem abaixo?
B) Line e circle.
Explicação da resposta:
Para executar o desenho, devem ser utilizados os comandos line, para executar as linhas retas e inclinadas, e o comando circle para executar os círculos com R4. O arc executa meia circunferência, pelo centro ou por pontos. Em função da série de ângulos que o desenho apresenta, o comando polyline não se comporta de forma adequada (em algum momento haverá a interrupção da linha para a confecção do ângulo necessário). O comando rectangle não se enquadra no desenho, por este não conter ângulos retos.
2. Para fazer a distribuição dos cinco círculos sob as linhas inclinadas que representam metade de um octógono, quais snaps foram empregados?
E) ENDpoint, QUAdrant e TANgent.
Explicação da resposta:
Os snaps utilizados foram ENDpoint (ponto final), QUAdrant (quadrante de um arco ou círculo) e TANgent (ponto tangente a um círculo). Os demais — MIDpoint (ponto médio), CENter (centro do círculo/arco) e PERpendicular (reta perpendicular a outra) não foram utilizados neste modelo.
3. Para verificar se as informações apresentadas nas cotas coincidem com as informações desenhadas, qual dos comandos da aba de edição você pode utilizar?​​​​​​​
C) Measure, permite o conhecimento das medidas do objeto desenhado.
Resposta Correta:
Dos comandos da aba de edição, o único que permite conferir as medidas das cotas apresentadas é o measure. Rotate permite o giro do elemento desenhado, mirror permite a execução do espelhamento do elemento desenhado, extend executa a extensão da linha até a próxima, usada como referência, e fillet executa a união das linhas a partir do seu encontro.
4. ​​​​​​​Com base no modelo abaixo, identifique quais comandos das abas de desenho foram utilizados.
Resposta correta:
A) Line e arc, e snaps ENDpoint e TANgent.
Explicação da resposta:
Para o desenho, foram utilizados os comandos linha e arco, por se tratar de uma meia circunferência, e os snaps ENDpoint (ponto final) e TANgent (ponto tangente a um círculo).  O círculo não foi utilizado, pois é um elemento que se fecha por completo. O snap QUAdrant não poderia ser utilizado, pois corresponde a uma quarta parte de um círculo, equivalente a 90 graus, não sendo também o caso
5. Em relação aos cortes, qual das informações a seguir é verdadeira?
Resposta correta:
D) Em um projeto, geralmente são representados dois cortes, um longitudinal e um transversal.
Explicação da resposta:
Em um projeto, geralmente são representados dois cortes: um horizontal, ou longitudinal, e outro vertical, ou transversal. O corte deve demonstrar o maior número de detalhes e informações dos espaços internos de uma edificação ou objeto planejado, podendo ser representado em duas ou três dimensões. Informações apresentadas a partir de cotas e textos possibilitam o adequado entendimento do projeto, seja ele qual for: uma edificação, um perfil de terreno, uma peça hidráulica, um mobiliário ou qualquer objeto de design que se queira desenvolver. A linha do corte deve passar por aberturas de portas e janelas para proporcionar o melhor entendimento desses elementos.
