2) No dimensionamento de um elemento estrutural, é necessário determinar as
tensões que atuam em sua seção mais crítica, de forma a obter uma estrutura
adequada para o uso, conforme o coeficiente de segurança determinado para

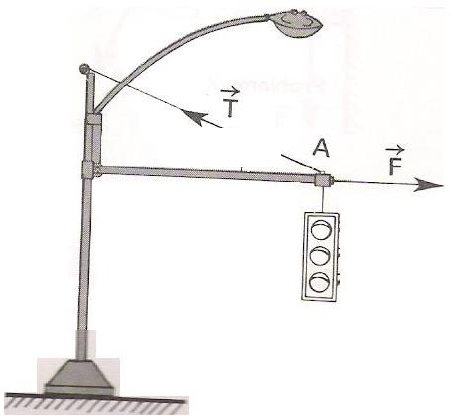

aquela aplicação. A figura abaixo representa um sinal de trânsito sustentado por
um poste de iluminação que, além do braço (haste horizontal), possui um cabo de
aço (tirante).


a) Considerando g = 9,800 m/s2 e sabendo que a massa do semáforo é igual a
102,000 kg, determine a força que atua no tirante (T) e a força que atua na
haste (F).
b) Sabendo-se que o tirante é cilíndrico tem o diâmetro igual a 2,250 mm,
determine a tensão que atua no cabo de aço.
c) A haste é um tubo de aço com diâmetro externo igual a 16,000 mm e
diâmetro interno igual a 14,000 mm. Qual é a tensão desenvolvida neste
tubo?

Solução:
a) Considerando g = 9,800 m/s2 e sabendo que a massa do semáforo é igual a
102,000 kg, determine a força que atua no tirante (T) e a força que atua na haste (F).
29,000o
i) primeiramente, vamos determinar o peso do sinal por meio da Segunda Lei de Newton,
considerando a sua massa e a aceleração da gravidade:
Peso = (massa) . (aceleração da gravidade)
P = 102,000 . 9,800
P = 999,600 N

ii) após determinar o peso, vamos aplicar o método dos nós. Para o nó A, em equilíbrio,
temos:


∑ 𝐹𝑥 = 0
F - Tx = 0
F = Tx

∑ 𝐹𝑦 = 0
Ty - 999,600 = 0
Ty = 999,600 N

Considerando a força T, temos:

𝑠𝑒𝑛29,000° =
999,600
𝑇

𝑇 =
999,600
𝑠𝑒𝑛29,000°

𝑇 =
999,600
0,485

T = 2061,840 N
T = 2,062 kN (T)

𝑐𝑜𝑠29,000° =
𝑇𝑥
𝑇

𝑇𝑥 = 𝑇. 𝑐𝑜𝑠29,000°
𝑇𝑥 = 2,062 . 0,875
Tx = 1803,326 N
Tx = 1,803 kN

Como F = Tx, então:
F = 1,803 kN (C)

b) Sabendo-se que o tirante é cilíndrico tem o diâmetro igual a 2,250 mm, determine
a tensão que atua no cabo de aço.
i) como o tirante é cilíndrico, a área da sua seção reta é um círculo com o diâmetro igual
a 2,250 mm. Assim:
𝐴 =
. 𝐷2
4

𝐴𝑇 =
. (2,250)2
4,000

AT = 3,976 mm2

ii) agora podemos determinar a tensão atuante no tirante (tração):
 =
𝐹
𝐴

𝑇 =
𝑇
𝐴𝑇

𝑇 =
2061,840
3,976

T = 518,561 MPa

c) A haste é um tubo de aço com diâmetro externo igual a 16,000 mm e diâmetro
interno igual a 14,000 mm. Qual é a tensão desenvolvida neste tubo?
i) como a haste é tubular, a área da sua seção reta é uma coroa circular com diâmetro
externo igual a 16,000 mm e diâmetro interno igual a 14,000 mm. Assim:
𝐴 =

4
(𝐷𝐸
2 − 𝐷𝐼
2)
𝐴𝐻 =

4
[(16,000)2 − (14,000)2]
𝐴𝐻 =

4
(256,000 − 196,000)
𝐴𝐻 =

4
(60,000)
AH = 47,124 mm2

ii) agora podemos determinar a tensão atuante na haste (compressão):
 = −
𝐹
𝐴

𝐻 = −
𝐹
𝐴𝐻

𝑇 = −
1803,326
47,124

T = -38,268 MPa
