Disc.: INSTALAÇÕES ELÉTRICAS INDUSTRIAIS
Aluno(a): Matríc.:
Acertos: 0,5 de 0,5 quinta-feira, 28 de abril de 2022 (Finaliz.)



1
 Questão
Acerto: 0,1 / 0,1


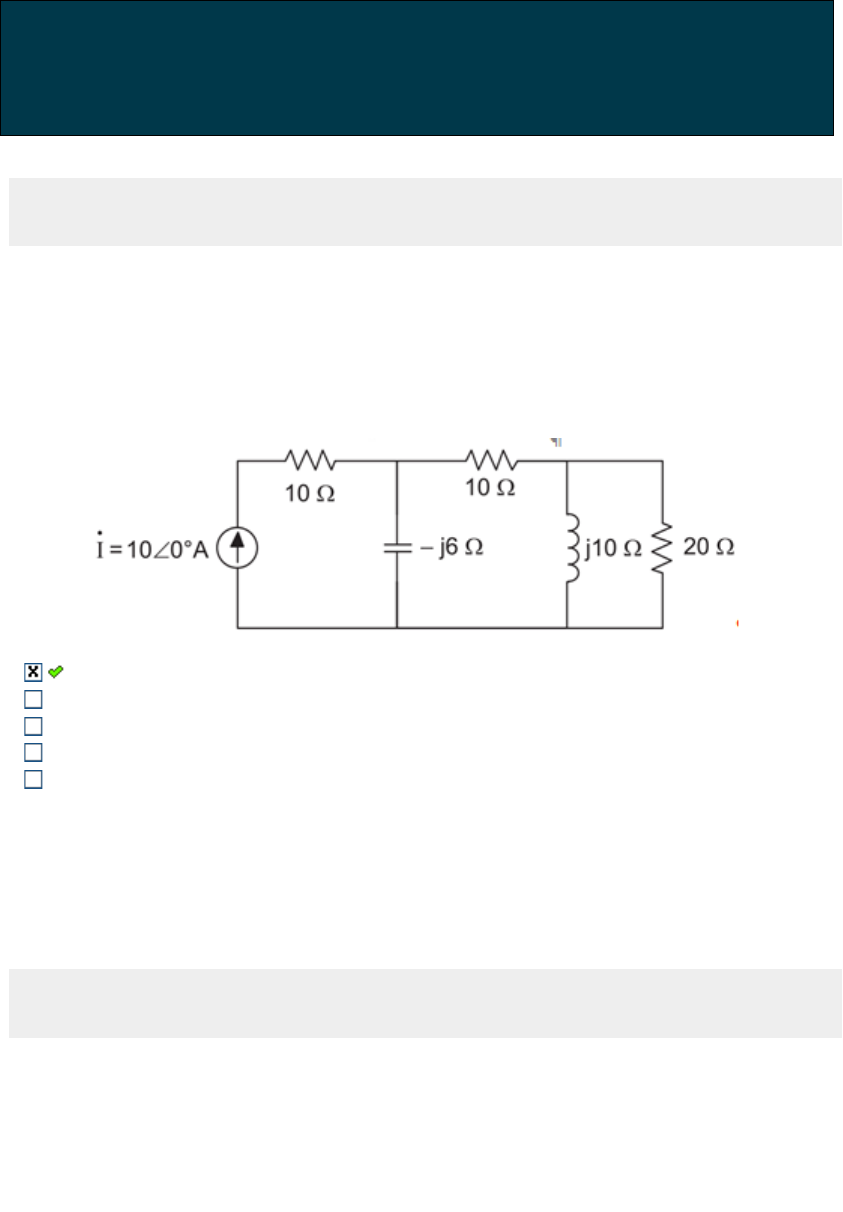

(Concurso: Termobahia; Engenheiro de Termelétrica Júnior; 2012; Banca Cesgranrio) O
circuito da figura a seguir é composto por uma fonte de corrente alternada com valor I=10
∠0° A , duas resistências de 10 Ω, uma resistência de 20 Ω, uma reatância capacitiva de -j6
Ω e uma reatância indutiva de j10 Ω. Qual a potência ativa consumida, em watts, por esse
circuito?


 1.255

1.404

4.000

617

1.666
Respondido em 28/04/2022 14:57:03


Compare com a sua resposta:


2
 Questão
Acerto: 0,1 / 0,1


(Concurso: Prefeitura de São José dos Campos; Engenharia Elétrica; 2012; Banca VUNESP)
O circuito elétrico apresentado na figura a seguir é alimentado por uma fonte de tensão
Vfonte . Assinale a alternativa que apresenta, corretamente, o valor da corrente na carga
Icarga , em A.


 0,667 ∠ 120° A

0,333 ∠ 30° A

1,333 ∠ 120° A

0,667 ∠ 30° A

0,333 ∠ 120° A
Respondido em 28/04/2022 14:57:35


Compare com a sua resposta:


3
 Questão
Acerto: 0,1 / 0,1


(Concurso: Assembleia Legislativa - SP; Engenharia Elétrica; 2010; Banca FCC) Uma
instalação elétrica de 220 V alimenta uma carga indutiva que consome 10 KW com fator de
potência 0,5. Para tornar o fator de potência unitário é necessário conectar um capacitor tal
que sua potência reativa seja de, aproximadamente, em KVAr:


8,7
 17,3

4,6

27,9

12,5
Respondido em 28/04/2022 14:58:23


Compare com a sua resposta:


4
 Questão
Acerto: 0,1 / 0,1


(Adaptada de: Prefeitura Municipal de Ibirité/MG - Engenheiro Eletricista - 2011)
O dimensionamento inadequado do diâmetro dos condutores em um sistema elétrico pode
acarretar:


Elevação da capacidade de curto-circuito da instalação.

Superaquecimento dos cabos e histerese.
 Elevada queda de tensão e gastos excessivos com a instalação.

Aumento do fator de potência e aumento da corrente de curto-circuito.

Sobretensão na carga e fugas de corrente.
Respondido em 28/04/2022 15:01:49


Compare com a sua resposta:


5
 Questão
Acerto: 0,1 / 0,1


(FUNCAP - Prefeitura de Várzea Grande - Engenheiro Eletricista - 2011)
Em uma oficina, três circuitos são alimentados pelos cabos 10, 25 e 70 mm². Com base na
NBR 5410, as seções dos condutores de proteção em mm², dimensionadas pela seção
mínima, para esses circuitos são, respectivamente:

 10, 16 e 35.

16, 16 e 16.

4, 16 e 35.

4, 25 e 50.

10, 25 e 70.
