MECÂNICA DOS FLUIDOS
ATIVIDADE 3 (A3)

Descreva as etapas envolvidas no cálculo da vazão volumétrica da água que
escoa por um tubo de Venturi;
Realize o balanço de energia para um escoamento com as seguintes
características:
Regime permanente, sem atrito na tubulação, sem máquinas ao longo do
escoamento, fluido incompressível e sem troca de calor;
Trechos com a mesma cota (z1 = z1);
Trechos com cotas diferentes (z1 ≠ z2);

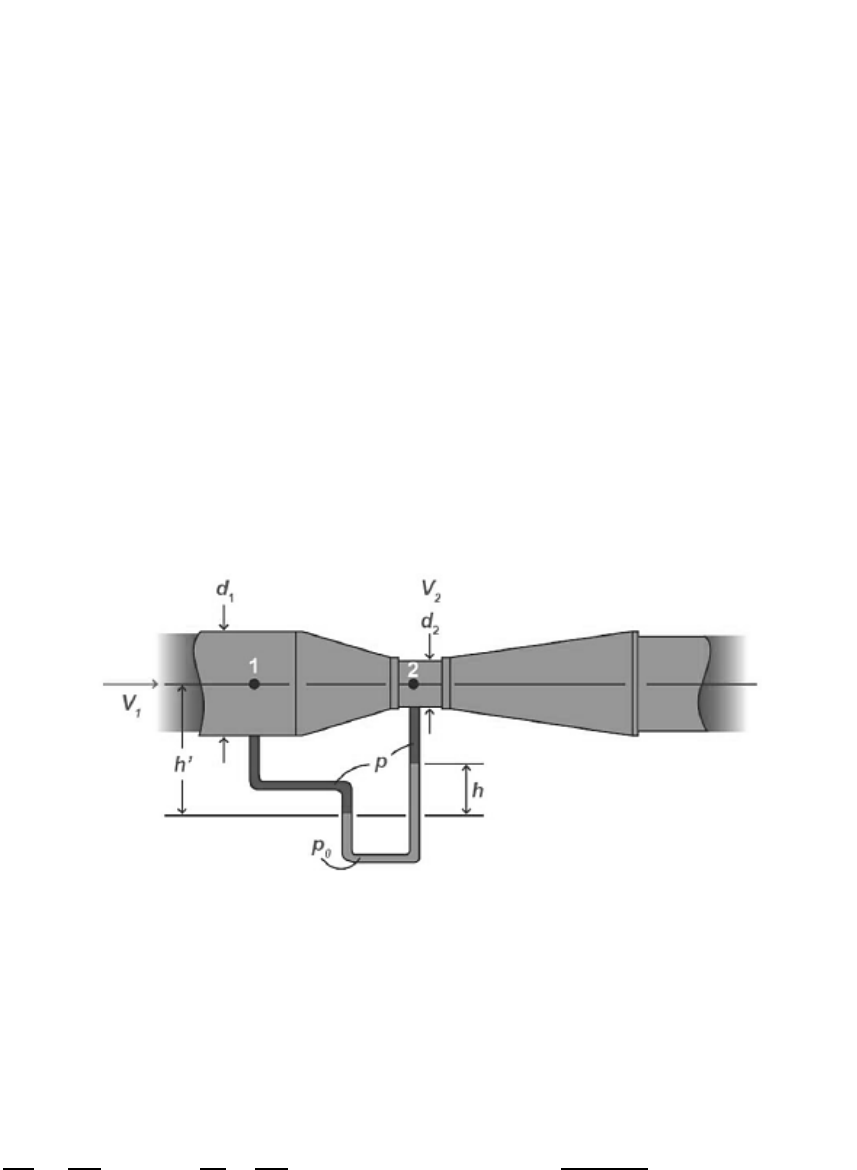

Um manômetro acoplado nas secções 1 e 2, que mostra um desnível de 10 cm
(h = 10 cm), com maior altura na secção 2;
O mercúrio como fluido manométrico de γ = 136.000 N/m3.
A água escoando no tubo de Venturi γ = 10.000 N/m3; A1 = 40 cm
2; e A2 = 20
cm2.





Etapas envolvidas no cálculo da vazão volumétrica da agua que escoa pelo
tubo de Venturi:
Tomando o ponto 1 de seção de entrada e o ponto 2 na garganta ambos ao
longo da linha central do medidor de Venturi notem que o ponto 1 e 2 se
encontram na linha central portanto. 𝑍1 = 𝑍2 . Com a aplicação da equação de
Bernoulli entre os pontos 1 e 2 se torna:
𝑃1
𝑃𝑔
+
𝑉12
2𝑔
 + 𝑍1 =
𝑃2
𝑃𝑔
 +
𝑉12
2𝑔
 + 𝑍2 → 𝑝1 − 𝑝2 =
𝑉22−𝑉12
2


O escoamento é assumido como incompressível e, portanto a densidade é
constante. Então a relação de conservação de massa em regime permanente
pode ser expressa por
40 cm
2

20 cm
2


10.000 N/m
3

1
0
 c
m

𝑄1= 𝑄2= 𝑄 → 𝐴1 𝑉1 = 𝐴2 𝑉2 = 𝑄 → 𝑉1=
𝑄
𝐴1
 𝐸 𝑉2=
𝑄
𝐴2


Substituindo 𝑉1 𝐸 𝑉2 = na equação Bernoulli:
 𝑝1 − 𝑝2 = P
( 𝑄/𝐴2 )
2−( 𝑄/𝐴1 )
2
2𝑎
 → 𝑝1 − 𝑝2 = P
𝑃𝑄2
2
 (1 −
𝐴22
𝐴12
)

Expressão para pressão volumétrica da agua
𝑄 = 𝐴2 √
2 − 𝑝1 − 𝑝2
 𝑝[1 − ( 𝐴2 / 𝐴1 )2]


Trechos com a mesma cota. 𝑍1 = 𝑍2
Equação de Bernoulli
𝑝1
Ɣℎ20
+
𝑣12
2𝑔
+ 𝑍1 =
𝑝2
Ɣℎ20
+
𝑣22
2𝑔
+ 𝑍2
𝑝1 − 𝑝2
Ɣℎ20
 =
𝑉22 − 𝑉12
2𝑔


Equação da continuidade
𝑝
1
 𝑉1 𝐴1 =
𝑝
2
 𝑉2 𝑎2 → 𝑝1 = 𝑝2
 𝑉1 𝐴1 = 𝑉2 𝐴2
𝐴1 > 𝐴2 𝑉1 < 𝐴2 𝑝1 > 𝑝2
𝑝1
+Ɣ.𝑑
 ℎ20
 –
Ɣ ℎ
 ℎ𝑔
−
Ɣ
ℎ20
 ( 𝑑 − ℎ ) = 𝑝2

𝑝1 − 𝑝2 =
Ɣ ℎ
 ℎ𝑔
−
Ɣ.ℎ
 ℎ20
= (
Ɣ
 ℎ𝑔
−
Ɣ
 ℎ20
) ℎ → ℎ = 10𝑐𝑚

𝑝1 − 𝑝2 = (136.000 − 10.000). 0,1 = 12.600 𝑃𝑎

𝑝1 − 𝑝2
Ɣℎ20
=
𝑣22 − 𝑣12
2. 𝑔
 𝑔 = 9,81 𝑚/𝑠2

12600
10000
=
𝑣22 − 𝑣12
2.9,81
 → 𝑣22 − 𝑣12 = 24,72 𝑚2/52
 𝑣22 − (
1
2
 𝑣2)2 = 24,72
 𝑣22 −
𝑣 22
4
= 24,72

3
4
 𝑣22 = 24,72
 𝑣2 = 5,72 𝑚/𝑠

𝑣1 𝐴1 = 𝑣2 𝐴2 𝑉𝐴𝑍Ã𝑂
𝑣1 = 𝑣2
𝐴2
𝐴1
 = 𝑣2 .
20
40
 𝑄 = 𝑉1 𝐴1 = 𝑉2 𝐴2
𝑣1 =
1
2
 𝑣2 =
1
2
 . 5,74 𝑄 = 𝑉1. 𝐴1 = 2,87. 40 . 10−4
𝑉1 = 2,87 𝑚/𝑠 𝑄 = 0,01148 𝑚3/𝑠 ou 11,48 L/S
