escala
1:2
UNIVERSIDADE DE AVEIRO
desenho de engenharia mecânica
Conj3
Apoio de polia
DEPARTAMENTO DE ENGENHARIA MECÂNICA
gerais
tolerâncias
A3
homologou
projectou
desenhou
verificou
Out2019
data
Out2019
Out2019
ín
d
ic
e
nome

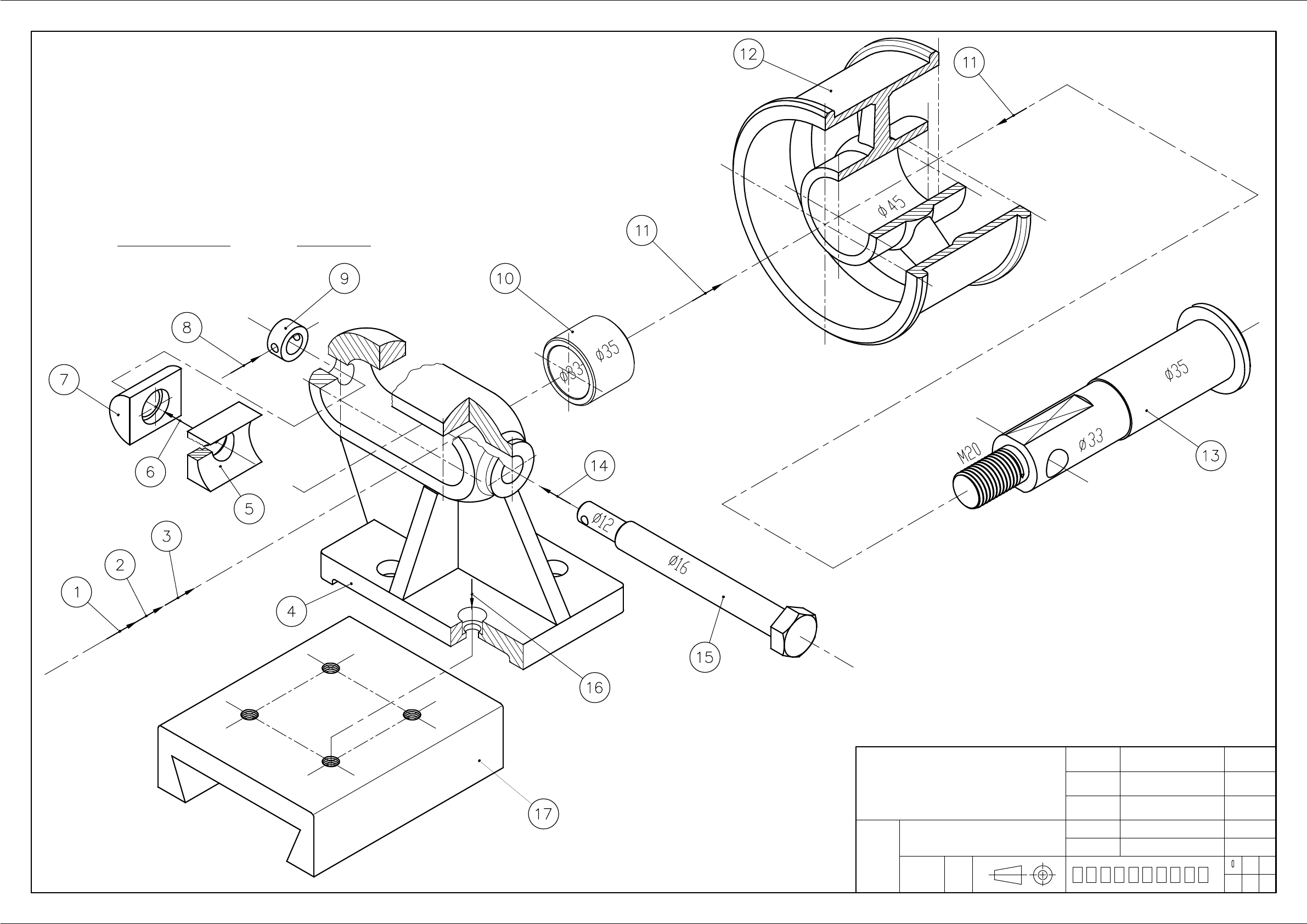

O desenho em perspetiva explodida representa um esticador de correia à escala 1:2. Este esticador é
constituido por um corpo principal (1), o qual é fixo por 4 parafusos CHC M8 (16) à base (17).
O perno (15), não normalizado, é introduzido e posicionado no furo superior da peça (4). O assentamento
é auxiliado por uma anilha plana (14), e o posicionamento e fixação são garantidos pelo trancador (9) e
pelo pino cilíndrico normalizado (8) com diâmetro 5mm com um ajustamento fortemente preso. Na zona
interna da peça principal (4), onde o perno (15) é alojado, atua uma mola de compressão (6) (Dm=17,
d=2, L0=50 e 4 espiras) que é intercalada entre as duas peças de suporte (5) e (7).
A correia assenta sobre a polia (12) , a qual gira sobre o veio (13) de diâmetro 35 mm através dos dois
casquilhos com aba normalizados (11) . O espaçamento necessário ao correto funcionamento do conjunto
é garantido pelo casquilho cilíndrico (10) . O veio (13) está fixo aos restantes componentes através da
anilha elástica de espira (2) e da anilha plana (3), as quais são apertadas através da porca H M20 (1).
Represente o desenho de conjunto e respetiva lista de peças considerando a posição de funcionamento na
qual a mola apresenta a sua máxima extensão.
(y) (x) (x)
(y)
desenho de engenharia mecânica
desenho de conjunto
