TRABALHO DE TIRISTORES (SCR/TRIAC) DE ELETRÔNICA DE POTÊNCIA

QUESTÃO 1
São aplicações típicas da eletrônica de potência: 1) alarmes; 2) refrigeradores; 3) carregadores de
bateria. Está(ão) correta(s):

A) 2, apenas.
B) 2 e 3, apenas.
C) 1 e 3, apenas.
D) 1 e 2, apenas.
E) 1, 2 e 3.

QUESTÃO 2
Um retificador trifásico controlado em ponte Graetz

A) Utiliza o neutro do sistema trifásico.
B) Apresenta frequência de saída à metade da frequência da rede.
C) Tem um pequeno número de componentes, em comparação a outras tecnologias.
D) Tem circuito de comando simplificado, se comparado com outras tecnologias.
E) Apresenta alto fator de potência.

QUESTÃO 3
O diodo é um componente que permite o fluxo de corrente elétrica apenas em um sentido. De acordo
com a figura abaixo, avalie as afirmativas abaixo e atribua valores como Verdadeiro (V) ou Falso (F)
para cada uma delas.

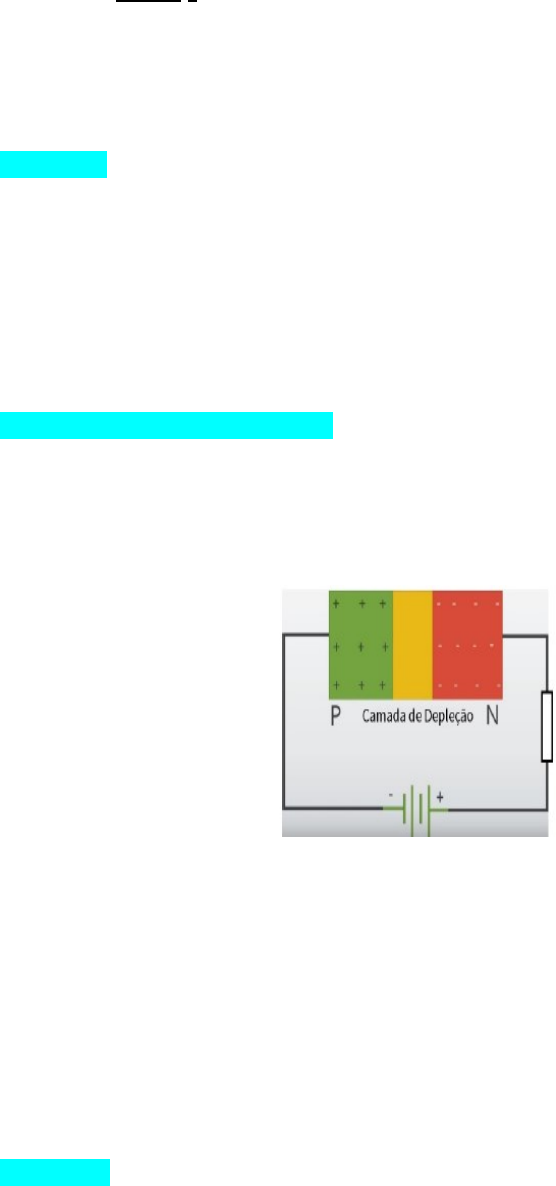

Figura – Circuito eletrônico com a junção PN de um diodo.

( ) O diodo está polarizado diretamente e por isso haverá circulação de corrente elétrica. ( ) As cargas
positivas do diodo serão atraídas pelo polo negativo da bateria, e as cargas negativas do diodo serão
atraídas pelo polo positivo da bateria, o que resultará em um aumento da camada de depleção e
impedirá o fluxo de corrente elétrica. ( ) O diodo está polarizado reversamente, pois o polo negativo
da bateria está ligado ao cátodo. ( ) Não importa a polarização do diodo, pois ele irá conduzir de toda
forma após atingir o seu valor de tensão mínima.
Assine a alternativa que apresenta a sequência correta.

A) V, F, V, F
B) F, V, F, F
C) F, F, V, V
D) F, V, V, V



QUESTÃO 4
Com relação á eletrônica de potência, julgue o item a seguir.

Ao utilizar chaveamento de transistores para viabilizar a transferência de potência para uma carga de
forma controlada, o transistor de potência apresenta os estágios “ligado”, “desligado” e “transição”.
O estágio mais crítico, propenso a causar danos ao transistor, é o intervalo de “transição”, em que o
transistor vai de “ligado” para “deligado” e vice-versa.

A) Certo.
B) Errado.

QUESTÃO 5
Na eletrônica de potência, uma das principais preocupações é a transferência de potência por meio de
dispositivos eletrônicos. Nessa evolução, o reostato pode ser considerado como um mecanismo que
realiza essa tarefa com baixa eficiência, tendo sido superado pelo transistor de potência.

A) Certo.
B) Errado.

QUESTÃO 6
Em eletrônica de potência o uso de tiristores tem sido intensificado. A respeito do TRIAC, SCR e DIAC,
analise as afirmativas a seguir. I. No TRIAC, o fluxo de corrente entre dois terminais é controlado por
um terceiro, permitindo a condução de corrente em qualquer sentido. II No SCR, o fluxo de corrente
entre dois terminais é controlado por um terceiro, permitindo a condução de corrente em um único
sentido. III. No DIAC, a condução se dá em um único sentido, quando aplicado em seus terminais uma
tensão acima de um valor estabelecido.
Assinale:

A) Se somente a alternativa I estiver correta.
B) Se somente a alternativa II estiver correta.
C) Se somente a alternativa III estiver correta.
D) Se somente as alternativas I e II estiverem corretas.
E) Se somente as alternativas II e III estiverem corretas.

QUESTÃO 7
Sejam as seguintes afirmações sobre tiristores:

I. TRIAC ou Triodo de Corrente Alternada é tiristor bidirecional, ou seja, permite o controle
da corrente alternada em seus dois semiciclos.
II. O DIAC (Diode Alternative Current) é uma chave bidirecional disparada por corrente.
III. SCR ou Retificador Controlado de Silício é um tiristor unidirecional que permite a condução
de corrente em um único sentido.
IV. Um SCR é similar a dois TRIACS ligados em antiparalelo.

Está(ao) CORRETA(S):

A) As afirmativas I, II. III e IV.
B) As afirmativas I e III.
C) As afirmativas II e III.
D) As afirmativas I, II e III.
E) Apenas a alternativa I.


QUESTÃO 8


De acordo com a Figura 9, os tiristores Q1 e Q2 são denominados, respectivamente:

A) SBS e TRIAC.
B) DIAC e TRIAC.
C) SCR e DIAC.
D) DIAC e UJT.
E) SBS e DIAC.


QUESTÃO 9
Adicionando-se um filtro capacitivo ao circuito da Figura (a), conforme Figura (b) acima, com a tensão
de fonte em volts dada por Vs = 311sen(120πt), onde t é o tempo, julgue os itens abaixo:

I. O valor rms da tensão da fonte será menor que 311 Volts.
II. O diodo conduz durante todo o semicilo positivo da tensão da fonte.
III. Durante todo o semiciclo positivo da tensão da fonte, as correntes na resistência e no
diodo são iguais.
IV. O diodo conduz somente quando a tensão na fonte é maior que atenção no capacitor de
filtro, o que ocorre durante um pequeno intervalo do semiciclo positivo da tensão da
fonte.
V. A presença do capacitor de filtro resulta em uma tensão na resistência, com valor médio
maior que aquele obtido quando esta não está presente (caso da Figura (a)).

Para responder às questões 30 e 31, considere as figuras abaixo:

https://www.ufpb.br/concursos/hulw/download/21_gabarito_oficial_retificado.pdf
https://www.ufpb.br/concursos/hulw/download/mediod/Tecnico_em_Eletronica_-
_Eletronica_de_Potencia.pdf
https://www.ufpb.br/concursos/hulw/download/21_gabarito_oficial_retificado.pdf
https://www.ufpb.br/concursos/hulw/download/mediod/Tecnico_em_Eletronica_-_Eletronica_de_Potencia.pdf
https://www.ufpb.br/concursos/hulw/download/mediod/Tecnico_em_Eletronica_-_Eletronica_de_Potencia.pdf
Pesquise através de um navegador da Internet (www) e faça um pequeno resumo de
aproximadamente 15 linhas sobre o funcionamento do:
A) Softstater:
Através de uma ponte de tiristores, o soft-starter faz o chaveamento da tensão, de forma que o
motor a receba de forma crescente. Assim, ao receber mais tensão aos poucos, garantindo uma
aceleração regular e sem picos de corrente na sua partida. O tempo que o motor levará para ir de 0 a
100% de sua capacidade depende do usuário. Cada aplicação tem um propósito, e assim, você pode
configurar sua própria rampa de partida, dentro dos tempos determinados pelo modelo de soft-starter
que escolher. Ele funciona para a parada do motor. Através da soft-starter pode se configurar uma
rampa que fará o motor desacelerar lentamente, evitando possíveis problemas com paradas bruscas
que possam ocorrer.
A partida suave pode ser usada para substituir partidas convencionais, como a estrela-triângulo
e a partida direta, que citamos anteriormente. Por ser controlada eletronicamente, a soft-starter
possibilita que o motor tenha a melhor performance possível. Ela é muito indicada para aplicações
onde o torque inicial não é muito requisitado, como por exemplo: Bombas centrífugas; Ventiladores,
exaustores, etc.; Compressor de ar e refrigeração; Fornos rotativos e; Serras de madeira.
B) Inversor de Frequência:
Um inversor de frequência, é um dispositivo eletrônico que tem como sua principal função é
alterar a velocidade de rotação de um motor trifásico, através da mudança do valor da frequência que
o inversor envia em seus contatos de saída.

O inversor de frequência possui vários estágios em seu funcionamento. O primeiro é aonde
chegam as fases vindas da rede elétrica, que são convertidas em um sinal de corrente contínua, por
meio de uma ponte retificadora de onda completa com dois diodos conectados a cada fase, totalizando
6 diodos. Assim, após passar pelas pontes de diodo, a tensão nas fases é continua pulsante. O próximo
estágio do sistema é o barramento de corrente contínua, em que existem capacitores de filtro em
paralelo e uma indutância em série, responsáveis por filtrar o sinal pulsante. Assim, o sinal pulsante
torna-se contínuo, com uma ondulação mínima. Por conta da transformação de corrente alternada
para continua, o valor da tensão elétrica no sinal contínuo equivale a aproximadamente a multiplicaçãode raiz de dois pela tensão RMS em corrente alternada.
Por fim, o último estágio do inversor de frequência consiste em transistores capazes de chavear
a tensão contínua. Portanto, eles são capazes de ligar e desligar a alimentação do motor em cada uma
das fases diversas vezes por segundo. Com isso, o sinal DC será novamente convertido em um sinal AC,
mas que pode ter a sua frequência controlada por meio dos transistores.
