Universidade Federal do Ceará
Departamento de Engenharia Elétrica
Eletrotécnica
Professor: Davi Rabelo Joca
Semestre 2021.2
Lista 2

Nome:________________________________________________ Matrícula:_________________
Nome:________________________________________________ Matrícula:_________________

Observações: Equipe: até 2 (duas) pessoas. A lista deverá ser respondida a mão, escaneada e enviada em
PDF pelo SIGAA (Tarefa: Lista de Exercícios 2). O prazo de entrega da lista é 25/01/2022.

Unidade 2 - Esquemas: unifilar, multifilar e funcional

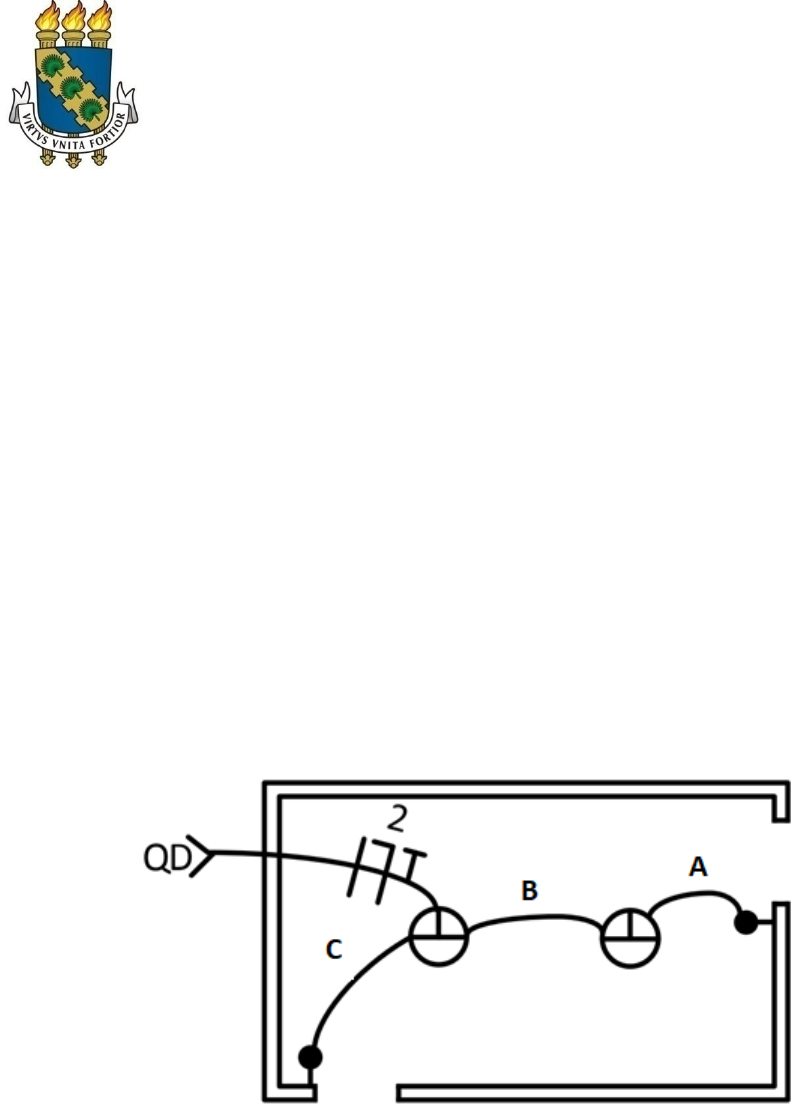

Questão 1. A planta baixa da Figura 1 mostra o projeto elétrico no cômodo de uma casa. Em uma das
luminárias, chega um circuito monofásico composto de fase, neutro e terra, vindo do quadro de distribuição.
Para que as duas luminárias sejam comandadas simultaneamente, quais condutores (fase, neutro, proteção,
retorno) devem ser utilizados nos trechos A, B e C?
Figura 1


Unidade 3 - Dispositivo de comando e iluminação

Questão 2. O esquema unifilar da Figura 2 refere-se a um ambiente onde serão instaladas duas tomadas
monofásicas de 220 V e duas lâmpadas de 220 V comandadas como é apresentado pelo diagrama, em locais
distintos. Percebe-se que o esquema não está correto, logo pode afirmar corretamente que:
Figura 2

a) Falta um retorno no eletroduto X.
b) Falta uma fase e um terra no eletroduto X.
c) Falta uma fase no eletroduto Z juntos aos três retornos já existentes.
d) Há um retorno em excesso no eletroduto Y.
e) Há três retornos em excesso no eletroduto Z.

Unidade 4 - Previsão de cargas e divisão dos circuitos da instalação

Questão 3. Faça o levantamento de previsão de cargas de iluminação da casa mostrada na Figura 3, seguindo
os critérios mínimos estabelecidos pela norma ABNT NBR 5410:2004.

Questão 4. Faça o levantamento de previsão de cargas de tomadas de uso geral da casa mostrada na Figura
3, seguindo os critérios mínimos estabelecidos pela norma ABNT NBR 5410:2004.

Figura 3


Unidade 5 - Fornecimento de energia elétrica

Questão 5. Sobre as condições gerais de fornecimento estabelecidas pelas normas técnicas no. 124 da ENEL
e a ABNT NBR 5410:2004, assinale V (verdadeiro) ou F (falso). Justifique as alternativas falsas.
( ) As unidades consumidoras com motor individual de até 30 cv e um total de 75 kW de carga
instalada, podem ser atendidas em rede de distribuição aérea monofásica.
_______________________________________________________________________________
_______________________________________________________________________________
_______________________________________________________________________________
( ) Em locais de habitação, os circuitos de tomadas em cozinhas, copas, lavanderias, áreas de serviço
e cômodos similares podem fazer uso facultativo de dispositivo DR de alta sensibilidade, com
corrente diferencial residual ≥ 30 mA.
_______________________________________________________________________________
_______________________________________________________________________________
_______________________________________________________________________________
( ) A entrada de energia de qualquer unidade consumidora deve ser composta por: ponto de ligação,
ramal de ligação, ponto de entrega e ramal de entrega, sendo a instalação de todos eles de
responsabilidade da concessionária.
_______________________________________________________________________________
_______________________________________________________________________________
_______________________________________________________________________________
( ) A NBR 5410:2004 estabelece as condições que devem ser satisfeitas, em relação às instalações
elétricas de baixa tensão, aplica-se aos circuitos elétricos alimentados sob tensão nominal igual ou
inferior a 1.500 V em corrente alternada, com frequências inferiores a 200 Hz, ou a 1.000 V em
corrente contínua.
_______________________________________________________________________________
_______________________________________________________________________________
_______________________________________________________________________________
( ) É dever do proprietário da unidade consumidora realizar a distribuição de cargas entre fases,
manter o fator de potência da instalação maior ou igual a 0,92 (sob penalidade de pagar
excedentes reativos) e zelar pelos equipamentos de medição e instalação.
_______________________________________________________________________________
_______________________________________________________________________________
_______________________________________________________________________________

Unidade 6 - Dimensionamento da instalação elétrica

Questão 6. Determine a seção escolhida para o condutor fase de um circuito de tomadas de uso geral,
utilizando os 3 critérios (seção mínima, capacidade de condução de corrente e queda de tensão), tendo como
dados: potência de 3300 VA, tensão de 220 V, condutor de cobre com isolação PVC, método de instalação
com eletroduto de PVC embutido em alvenaria (método B1), juntamente com outros dois circuitos
monofásicos isolados, temperatura ambiente 40°C, comprimento do circuito 17 m e queda de tensão de 2%.

Questão 7. Dimensione o trecho de eletroduto de PVC rígido, com 3 circuitos de condutores isolados (cabos
pirastic-flex antiflan 750V), conforme Figura 4. Utilize as tabelas no ANEXO que apresentam as dimensões
dos condutores e dos eletrodutos.
Figura 4

Questão 8. Conforme a ABNT NBR 5410:2004, utilizando um “X”, relacione a seção mínima do condutor de
proteção (PE) em função da seção do condutor FASE previamente dimensionado.
Proteção
Fase
2,5 mm² 6 mm² 10 mm² 16 mm² 25 mm² 35 mm² 50 mm²
2,5 mm² X
6 mm²
25 mm²
35 mm²
50 mm²
70 mm²

Unidade 7 – Aterramento

Questão 9. Em uma instalação elétrica trifásica de baixa tensão, os condutores de fase (cobre com isolação
em PVC) são de 25 mm². A instalação utiliza o esquema de aterramento TN-S. Dessa forma, os condutores
de proteção devem ter seção mínima de:
a) 6 mm².
b) 10 mm².
c) 16 mm².
d) 25 mm².
e) 35 mm².

Unidade 8 – Proteção

Questão 10. Um circuito terminal de uma instalação elétrica em baixa tensão é protegido de sobrecorrentes
por um disjuntor termomagnético. A potência instalada nesse circuito terminal é 2890 W e fator de potência
0,8, sendo alimentada por tensão nominal de 220 V. A capacidade de condução do cabo de cobre com
isolação em PVC usado no circuito terminal é de 24 A. De acordo com a NBR 5410, qual deve ser o valor da
corrente nominal desse disjuntor?

ANEXO
