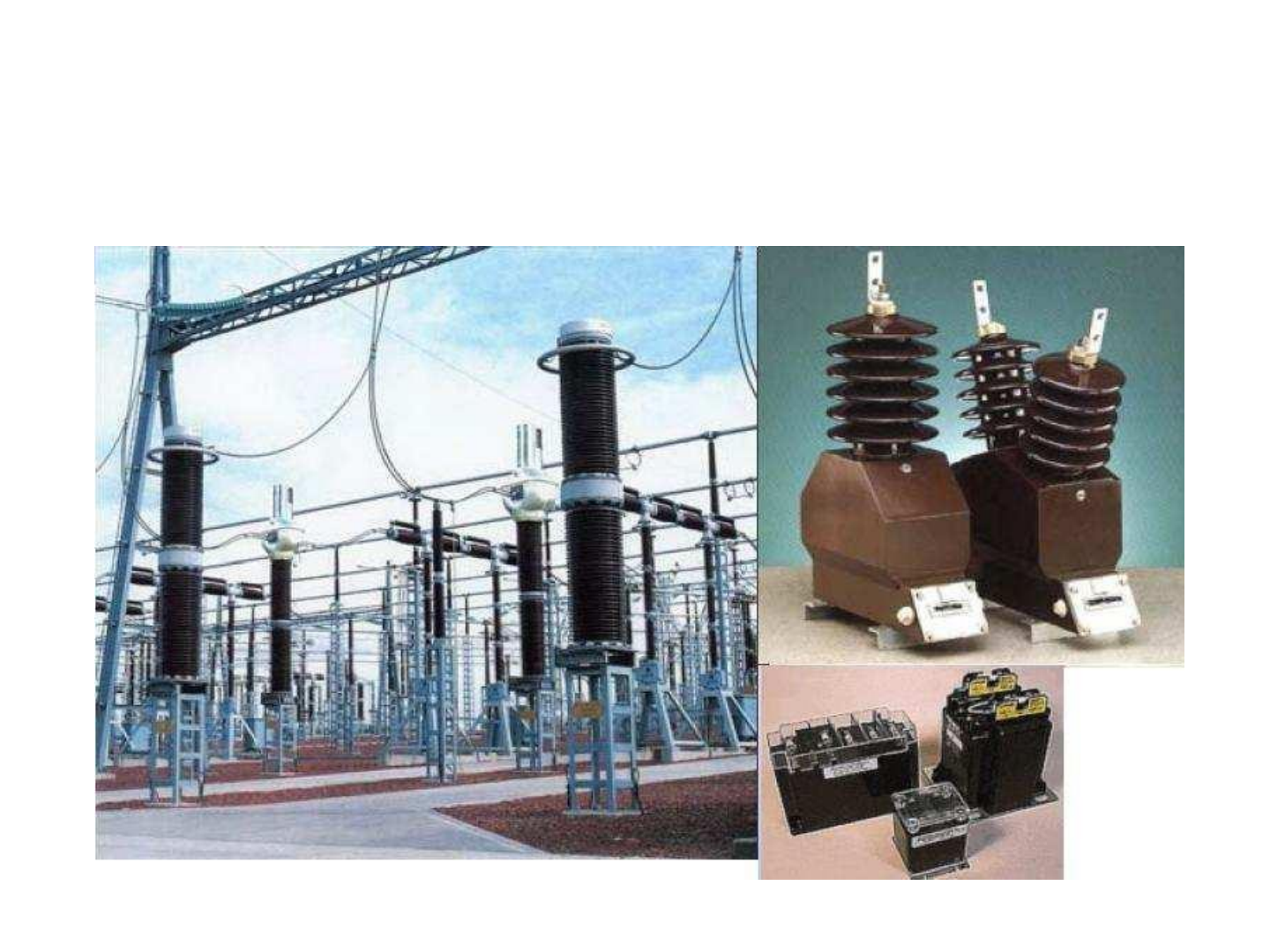

Transformadores de Potencial TP – Transformador de Potencial • Os TP’s são equipamentos que permitem aos instrumentos de medição e proteção funcionarem adequadamente sem que seja necessário possuir tensao de isolamento de acordo com a da rede a qual estão ligados • Na sua forma mais simples possuem um enrolamento primário de muitas espiras e um enrolamento secundario através do qual se obtém a tensão desejada , normalmente padronizada em 115V ou 115√3 V. dessa forma , os instrumentos de proteção e medição são dimensionados em tamanho reduzidos com bobinas e demais componentes de baixa isolação . TP – Transformador de Potencial • A sua instalação pode ser externa ou interna (abrigada). •Ele alimenta a instrumentação de medição, proteção e controle. •Como são empregados para alimentar instrumentos de alta impedância (voltímetros, reles de tensão, etc) a corrente secundária é extremamente baixa. •Além disso, devem ter um erro mínimo na relação de transformação e no ângulo de fase. TP – Transformador de Potencial • CARACTERISTICAS CONSTRUTIVAS •Os TPs são fabricados de conformidade com o grupo de ligação requerido , com as tensões primarias e secundarias necessárias e com o tipo de instalação . •Pode ser construído em epóxi o núcleo e as respectivas bobinas é encapsulado através de processos especiais de modo a evitar a formação de bolhas no seu interior , o que , para tensões elevadas , se constitui num fator de defeito grave – descartável TP – Transformador de Potencial • CARACTERISTICAS CONSTRUTIVAS •Construção a oléo o núcleo e as respectivas bobinas são secos sob vacuo e calor . O TP , ao ser completamente montado , é retirado a vacuo para em seguida ser preenchido com oléo isolante TP – Transformador de Potencial TP – Transformador de Potencial TP – Transformador de Potencial Sub estação de 230 kV TP – Transformador de Potencial • Tipos de TP´s: • •Indutivos, • •Capacitivos (mais conveniente e econômico em circuitos de alta e extra-alta tensão) • TP´s indutivos: • Mesmo princípio de funcionamento dos transformadores de potência, variando-se a tensão primária haverá uma variação proporcional na tensão secundária, ou seja curva relacionando as duas tensões deve ser linear. Transformadores de Potencial -TP’s • TPs Indutivos • Os TP indutivos são construídos segundo três grupos: • Grupo 1 - são aqueles projetados para ligação entre fases. • São basicamente os do tipo utilizados nos sistemas de até 34,5 kV. • Os transformadores enquadrados neste grupo devem suportar continuamente 10% de sobrecarga; Transformadores de Potencial -TP’s • TPs Indutivos • Grupo 2 - são aqueles projetados para ligação entre fase e neutro de sistema diretamente aterrados, isto é: onde Rz é a resistência de seqüência zero do sistema; e Xp é a reatância de seqüência positiva do sistema. • Grupo 3 - são aqueles projetados para ligação entre fase e neutro de sistemas onde não se garante a eficácia do aterramento Transformadores de Potencial -TP’s TPs Indutivos Transformadores de Potencial -TP’s • TPs Capacitivos • Os transformadores capacitivos basicamente utilizam-se de dois conjuntos de capacitores que servem para fornecer um divisor de tensão e permitir a comunicação através dosistema carrier. • São construídos normalmente para tensões iguais ou superiores a 138 kV. Transformadores de Potencial -TP’s TPs Capacitivos • O esquema básico do TP, onde se vê que o primário constituído por um conjunto C1 e C2 de elementos capacitivos em série. • É ligado entre fase e terra, havendo uma derivação intermediária B, correspondente a uma tensão V da ordem de 5 kV a 15 kV, para alimentar o enrolamento primário de um TP tipo indução intermediário, o qual fornecerá a tensão V2 aos instrumentos de medição e de proteção ali instalados. Transformadores de Potencial -TP’s TPs Capacitivos Transformador de Potencial Capacitivo -TPC CORTE 1. Terminal primário 2. Compensador de volume de óleo 3. Isolador (porcelana ou silicone) 4. Capacitores 5. Terminal de tensão intermediária 6. Terminal de alta frequência 7. Transformador de potencial indutivo 8. Indicador de nível de óleo 9. Acessórios de onda portadora 10. Válvula de amostragem de óleo 11. Terminal de ligação à terra 12. Caixa de terminais secundários Transformador de Potencial Capacitivo -TPC Transformadores de potencial capacitivosde 400 kV. Transformador de Potencial Capacitivo -TPC • Em circuitos de alta tensão e extra alta tensão, é mais conveniente e econômico o emprego dos TP’s tipo Capacitivo –TPC’s. Transformadores de Potencial -TP’s • Notação adotada pela NBR6855: • Dois pontos(:) é usado para representar relações nominais como por exemplo 120:1 (13800 para 115 V); • Hífen (-) é usado para separar relações nominais de enrolamentos diferentes, como por exemplo 13.800-115 volts; Transformadores de Potencial -TP’s • Sinal x é usado para nominais e relações separar tensões primárias nominais de enrolamentos destinados a serem ligados em série ou paralelo, como por exemplo 69000x13800-115 volts; •A barra (/) é usada para separar tensões primárias nominais e relações nominais obtidas por meio de derivações, seja no enrolamento primário ou no secundário, por exemplo, TP grupo 2: Transformadores de Potencial -TP’s Ligação Transformadores de Potencial -TP’s • Dados de Especificação • Destinação: medição, proteção ou automação; • Uso: interior, exterior, conjunto de manobra; • Carga instalada (especificação dos instrumentos e dispositivos) (Potência nominal); • Não empregar como fonte de carga auxiliar • Classe de exatidão (finalidade); • Classe de tensão (nível de isolamento); Transformadores de Potencial -TP’s Dados de Especificação • Números de enrolamentos secundários ou derivações; • Relação de transformação; • Valor nominal das correntes e tensões (primárias e secundárias); • Grupo de ligação (TP); • Fator térmico; • Tensão aplicada (Suportáveis e impulso) • Tipo de encapsulamento (epóxi, imerso, seco). Transformadores de Potencial -TP’s Classe de exatidão(no máximo Transformadores de Potencial -TP’s ARALELOGRAMOS DE PRECISÃO E CLASSES DE EXATIDÃO • Os paralelogramos definem a área onde um determinado TP está dentro de uma classe de exatidão ransformadores de Potencial T-TP’s • Carga Nominal do TP: A carga nominal do TP é definida como sendo a máxima potência aparente em VA que se pode conectar no seu secundário, para que o TP não ultrapasse o erro de sua classe de exatidão. A soma das potências aparentes em VA solicitada pelos diversos instrumentos ligados em paralelo, não deve ultrapassar a carga nominal de placa do TP, sob pena de exceder o erro admissível de sua classe de exatidão Transformadores de Potencial -TP’s Transformadores de Potencial -TP’s • Potência térmica nominal é a maior potência aparente que um TP pode oferecer em regime permanente e tensão e frequência nominais. • •Para os TP´s pertencentes aos grupos 1 e 2 a potência térmica deve ser superior a 1,33 vezes a carga mais alta em [VA], referente a exatidão do TP, com sobretensões de 15% continuamente. • •Para os pertencentes ao grupo 3 a potência térmica superior a 3,6 vezes a carga mais alta em [VA] com sobretensões 90% continuamente. Transformadores de Potencial -TP’s • A potência térmica é expressa por : • 𝑃𝑡 >𝐾∗1,21∗𝑈2/ 𝑍 • Pt - potência térmica; • K - 1,33 (grupos 1 e 2) ou 3,6 (grupo 3); • U - tensão secundária em [V]; • Z - impedância correspondente à carga nominal em [Ω]. Transformadores de Potencial -TP’s • Se um TP alimenta vários instrumentos elétricos, estes devem ser ligados em paralelo a fim de que todos fiquem submetidos à mesma tensão secundária do TP, Transformadores de Potencial -TP’s • Outras características dos TP’s: • Potência térmica: Máxima potência aparente que pode fornecer em regime permanente, sem que esta exceda seu limite de elevação de temperatura especificado na isolação. • Nível de isolamento• Polaridade Transformadores de Potencial Capacitivos –TPC’s • Construídos para tensões normalmente de 34,5kV a 765kV; • Perdas reduzidas primárias • Possibilidade de acoplamento para onda portadora em alta frequência. Sendo isto uma grande vantagem Transformadores de Potencial -TP’s • Para o “Carrier” o Divisor Capacitivo comporta-se como um curto-circuito. • Para o TP o Divisor Capacitivo é uma impedância grande e o acoplamento é feito via divisor de tensão. • A bobina de bloqueio é uma alta impedância para o sinal de Carrier e é um curto-circuito para o sinal de frequência industrial. • As vantagens do TPC’s frente aos TPI’s são: • custo reduzido; possibilita o acoplamento do possibilitaequipamento de onda portadora “Carrier”; TPI de menor porte Fotos de TPC’s Transformadores de Potencial -TP’s • OBSERVAÇÕES PRÁTICAS IMPORTANTES SOBRE TPs: • 1.Se um TP alimenta vários instrumentos elétricos, estes devem ser ligados em paralelo a fim de que todos eles fiquem submetidos à mesma tensão secundária do transformador; • 2.Estando um TP com carga e havendo a necessidade de retirá-la, é necessário que o enrolamento secundário fique aberto. O fechamento do secundário de um TP através de um condutor de baixa impedância provocará um curto-circuito; em outras palavras, uma corrente secundária demasiadamente elevada, e em consequência a primária, pode provocar a danificação do TP e, ainda, uma possível perturbação no sistema do circuito principal; EXERCICIO • A respeito de transformadores de potencial (TP) e de transformadores de corrente (TC), julgue os seguintes itens. • Os instrumentos alimentados por TP têm altíssima impedância e baixa corrente de entrada. • CERTO OU ERRADO? EXERCICIO • Os transformadores de potencial (TPs) têm a função de transformar sinais de tensão de níveis muito elevados para valores bastante reduzidos, para uso em instrumentos de medição, controle e proteção. Considerando esses equipamentos, julgue o item a seguir. • Os TPs são unidades trifásicas cuja tensão secundária em seus terminais, em geral, não é normalizada em um valor padrão. Os valores típicos de tensão no secundário estão entre 40 V e 400 V. • CERTO OU ERRADO ? JUSTIFIQUE A RESPOSTA EXERCICIO DE APLICAÇÃO Uma medição efetuada com um voltímetro de precisão indica que a tensão no secundário de transformador de potencial é de 110 V. Sabendo-se que o TP é de 13.800 V e apresenta um fator de correção de relação de 100,5%, o valor real da tensão primária, em volt, é de SOLUÇÃO : Relação de transformação nominal : RTP= 13.800/115 = 120:1 Valor da tensão não corrigida : RTP x Vs= 120x 112.9 = 13.548 V Para um fator de correção de relação - FCR p = 100,5 % Ep = ( 100-100,5) = 0,5% Logo o verdadeiro valor da tensão é: Vr= 13.548- [ 13.548x (-0.5) /100] = 13.615 V EXERCICIO DE APLICAÇÃO Questão 02 . Preencha as lacunas abaixo e, em seguida, assinale a alternativa correta. • Um TP é um e uma de suas principais características elétricas é que sua nominal medida no secundário é padronizada por norma e tem valor fixo igual a ou (A) transformador de potência / potencial / 150 V. (B) transformador de potência / potência / 115 W. (C) transformador de tensão / tensão / 511 V/. (D) transformador de potencial / tensão / 150 V. (E) transformador de tensão / tensão / 115 V/115/√3.. EXERCICIO DE APLICAÇÃO • Os transformadores de potencial são equipamentos que permitem aos instrumentos de medição e proteção funcionarem adequadamente sem que seja necessário possuir tensão de isolamento de acordo com a rede à qual estão ligados. Sobre os transformadores de potencial, considere as seguintes afirmativas: I. Os transformadores de potencial possuem um enrolamento primário com muitas espiras e uma tensão secundária normalmente padronizada em 115 ou 115/ V . II. Os transformadores de potencial podem ser do tipo indutivo, do tipo capacitivo ou do tipo misto III. Os transformadores de potencial estão sujeitos a dois tipos de erro, ou seja, erro de relação de transformação e erro de ângulo de fase. IV .Para se determinar a classe de exatidão dos transformadores de potencial, são realizados ensaios a vazio e em carga. Os ensaios são realizados sob tensão nominal, a 90% da tensão nominal e a 110% da tensão nominal Assinale a alternativa correta. A)Somente a afirmativa I é verdadeira. B)Somente a afirmativa II é verdadeira. C)Somente a afirmativa III é verdadeira. D)Somente a afirmativa IV é verdadeira. E)Somente as afirmativas I, III e IV são verdadeiras.. EXERCICIO DE APLICAÇÃO • Calcular a potencia termica de um TP DE 75kVA de potencia aparente , tensao secundaria de 115 v , grupo de ligação 1 EXERCICIO DE APLICAÇÃO • Quais as principais características dos TPs de medição e proteção ? EXERCICIO DE APLICAÇÃO • Calcular a queda de tensão no terminal de um circuito alimentado por um tp 1,2P400, sabendo- se que acarga é de 378VA e o fator de potencia é igual a 0.85 . Sabe-se também que o circuito é condutor de cobre de seção 1º mm2 , comprimento igual a 90 m e o TP é do grupo 2 , com tensão primaria igual a 69000/√3 V e relação 350:1 . Sabe-se , pelos ensaios , que o erro de relação percentual é de +0.4% e erro de ângulo de defasagem é de 10’.
