UNIVERSIDADE FEDERAL DO CEARÁ
CENTRO DE TECNOLOGIA
DEPARTAMENTO DE ENGENHARIA HIDRÁULICA E AMBIENTAL
MECÂNICA DOS FLUIDOS – TD0923 – TURMA 02

TRABALHO 4 – Capítulo 2. Manometria.

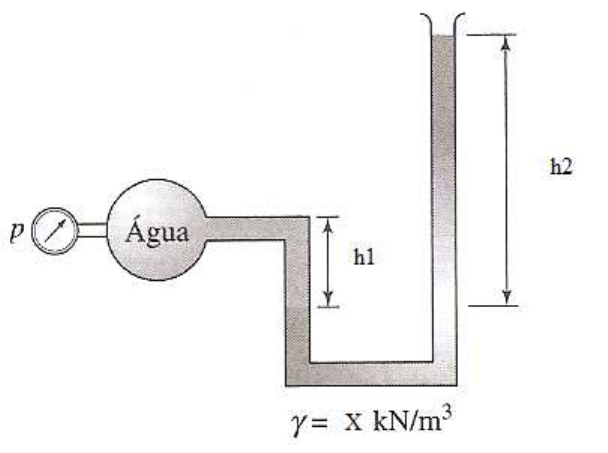

1) Estime a pressão p (relativa), em kPa, na tubulação de água mostrada na figura a seguir. O
manômetro está aberto para a atmosfera. (valor: 1,0)



Considere as seguintes observações:
i. Alturas: h1 = 10,0 cm, : h2 = 25,0 cm;
ii. Valor do X, em kN/m3: número de caracteres do nome completo do aluno, incluindo os espaços;
iii. Massa específica da água, ρ = 1000,00 kg/m3;
iv. Aceleração da gravidade, g = 9,81 m/s2;


2) Para a montagem da figura a seguir, calcule a leitura H (em cm) do manômetro. (valor: 1,0)



Considere as seguintes observações:
i. Altura h2 = 50,0 cm;
ii. P1, em kPa: número de caracteres do nome completo do aluno, incluindo os espaços, multiplicado por 3;
iii. Densidade relativa do mercúrio: 13,6;
iv. Massa específica da água, ρ = 1000,00 kg/m3;
v. Aceleração da gravidade, g = 9,81 m/s2;


3) O recipiente está parcialmente cheio de óleo, água e ar. Determine:
a) Pressão relativa em A, em kPa; (valor: 1/3)
b) Pressão relativa em B, em lbf/ft2; (valor: 1/3)
c) Pressão relativa em C, em mca; (valor: 1/3)



Considere as seguintes observações:
i. Peso específico do óleo, em lbf/ft3: número de caracteres do nome completo do aluno, incluindo os
espaços, multiplicado por 2,5;
ii. Densidade relativa do mercúrio: 13,6;
iii. Massa específica da água, ρ = 1000,00 kg/m3;
iv. Aceleração da gravidade, g = 9,81 m/s2;


4) Determine a pressão relativa no tubo B, em kPa, sabendo que a pressão relativa no tubo A é PA
(negativa). (valor: 1,0)



Considere as seguintes observações:
i. Alturas; h1 = 30,0 cm: 30,0; h2 = 15,0 cm; h3 = 50,0 cm;
ii. PA, em mmHg: número de caracteres do nome completo do aluno, incluindo os espaços, multiplicado por
2,5. Observe que esta pressão é negativa;
iii. Densidade relativa do mercúrio: 13,6;
iv. Densidade relativa do óleo: 0,9;
v. Massa específica da água, ρ = 1000,00 kg/m3;
vi. Aceleração da gravidade, g = 9,81 m/s2;


5) Uma pesquisa está sendo desenvolvida para medir a diferença do nível de água entre dois reservatórios
mediante um sofisticado sistema de laser. É importante que pequenas diferenças sejam medidas com precisão.
Um óleo menos denso que a água pode ser usado para fornecer uma ampliação de X:1 do movimento do
menisco; uma pequena diferença de nível, entre os tanques, provocará uma deflexão X vezes maior nos níveis
de óleo do manômetro. Determine a densidade relativa do óleo, SG (ou DR). (ao preencher o formulário
multiplicar por 10) (valor: 1,0)



Considere as seguintes observações:
i. Valor de X: número de caracteres do nome completo do aluno, incluindo os espaços, dividido por 2,5
ii. Massa específica da água, ρ = 1000,00 kg/m3;
iii. Aceleração da gravidade, g = 9,81 m/s2;

6) O tubo está cheio de mercúrio de A para B , e de água de B para C. Determine o ângulo θ, em graus, para que
haja equilíbrio. (valor: 1,0)




Considere as seguintes observações:
i. Altura h, em m: número de caracteres do nome completo do aluno, incluindo os espaços, dividido por 4;
ii. Densidade relativa do mercúrio: 13,6;
iii. Massa específica da água, ρ = 1000,00 kg/m3;
iv. Aceleração da gravidade, g = 9,81 m/s2;

7) O tubo A da figura contém gasolina e o tubo B contém óleo e o fluido manométrico é mercúrio.
Determine a nova leitura diferencial, em cm, se a pressão no tubo A for diminuída de X kPa e a
pressão no tubo B permanecer constante. Note que a leitura deferencial inicial mostrada na figura é
igual a h1. (valor: 1,0)



Considere as seguintes observações:
i. Alturas h1, em cm: 30,0;
ii. Alturas; h1 = 30,0 cm: 30,0; h2 = 45,0 cm;
iii. Valor de X, em kPa: número de caracteres do nome completo do aluno, incluindo os espaços, dividido
por 1,50;
iv. Valores das densidades relativas: SGgasolina = 0,70; SGóleo = 0,90; SGmercúrio = 13,60;
v. Massa específica da água, ρ = 1000,00 kg/m3;
vi. Aceleração da gravidade, g = 9,81 m/s2;



8) Seja a pressão relativa p, em atm. Determine:
a) Pressão relativa, em kPa; (valor: 1/10)
b) Pressão relativa, em kgf/m2; (valor: 1/10)
c) Pressão relativa, em kgf/cm2; (valor: 1/10)
d) Pressão relativa, em mca; (valor: 1/10)
e) Pressão relativa, em mmHg; (valor: 1/10)
f) Pressão absoluta, em kPa; (valor: 1/10)
g) Pressão absoluta, em kgf/m2; (valor: 1/10)
h) Pressão absoluta, em kgf/cm2; (valor: 1/10)
i) Pressão absoluta, em mca; (valor: 1/10)
j) Pressão absoluta, em mmHg; (valor: 1/10)

Considere os seguintes dados:
i. Pressão relativa p, em atm: Número de caracteres do nome completo do aluno, incluindo os espaços,
dividido por 10;
ii. Pressão atmosférica local, patm (local): 759,28 mmHg;
iii. Densidade relativa do mercúrio: 13,6;
iv. Massa específica da água, ρ = 1000,00 kg/m3;
v. Aceleração da gravidade, g = 9,81 m/s2;

9) A figura mostra o ar contido num recipiente, inicialmente a 100 ºC. O ar é resfriado e a água do manômetro
sobe 0,5 cm para dentro do recipiente. Determine:
a) Pressão relativa do ar, em kPa, antes do resfriamento; (valor: 1/3);
b) Pressão relativa do ar, em kPa, depois do resfriamento; (valor: 1/3);
c) A temperatura do ar no recipiente, depois do resfriamento, em °C; (valor: 1/3);



Considere os seguintes dados:
i. Altura h: 10 cm;
ii. Altura h1, em cm: número de caracteres do nome completo do aluno, incluindo os espaços, dividido por
1,5;
iii. Pressão atmosférica local, patm (local): 101,3 kPa;
iv. Densidade relativa do mercúrio: 13,6;
v. Massa específica da água, ρ = 1000,00 kg/m3;
vi. Aceleração da gravidade, g = 9,81 m/s2;

10) No sistema da figura, na situação inicial a esfera está vazia. Introduz-se óleo pelo funil até preencher
totalmente o recipiente esférico e y passa a valer y′ = 1 m. Determine:
a) O valor de y na situação inicial, em cm; (valor: 1/3)
b) O diâmetro da esfera, em mm; (valor: 1/3)
c) O volume de óleo introduzido para estabelecer a situação final, em m3 (ao preencher o formulário
multiplicar por 104) (valor: 1/3)



Considere as seguintes observações:
i. Altura h, em cm: número de caracteres do nome completo do aluno, incluindo os espaços, multiplicado
por 2;
ii. Densidade relativa do óleo: 0,82;
iii. Massa específica da água, ρ = 1000,00 kg/m3;
iv. Aceleração da gravidade, g = 9,81 m/s2;


OBS:
a) As respostas devem ser preenchidas em um Formulário Google a ser disponibilizado na internet,
e deve ser enviado até a data 29/07/2022 às 23:59h;
b) Endereço de acesso: https://forms.gle/tDYMQ2LzsN8hMhw27
c) O endereço de e-mail do aluno deve ser: (a) o que está cadastrado no SIGAA; ou (b) ligado ao
gmail.com;
d) Não precisa entregar o Memorial de Cálculo;
e) No preenchimento do formulário, colocar os resultados das questões sem as unidades, só os
valores;
f) Use no máximo duas casas decimais;
g) Não utilizar notação científica nas respostas (Ex: 2 x 102. Digite 200.0);
h) Utilizar o ponto ( . ) como símbolo decimal e não a vírgula ( , ) no preenchimento do formulário;
i) O aluno deve preencher todas as perguntas, não deve deixar nenhuma em branco. O envio só é
permitido com o preenchimento completo.
