rezado (a) Aluno(a),
Você fará agora seu TESTE DE CONHECIMENTO! Lembre-se que este exercício é opcional, mas não valerá ponto para sua avaliação. O mesmo será composto de questões de múltipla escolha.
Após responde cada questão, você terá acesso ao gabarito comentado e/ou à explicação da mesma. Aproveite para se familiarizar com este modelo de questões que será usado na sua AV e AVS.
	02427ESPECIFICAÇÃO DE SISTEMAS HIDRAULICOS



		1.

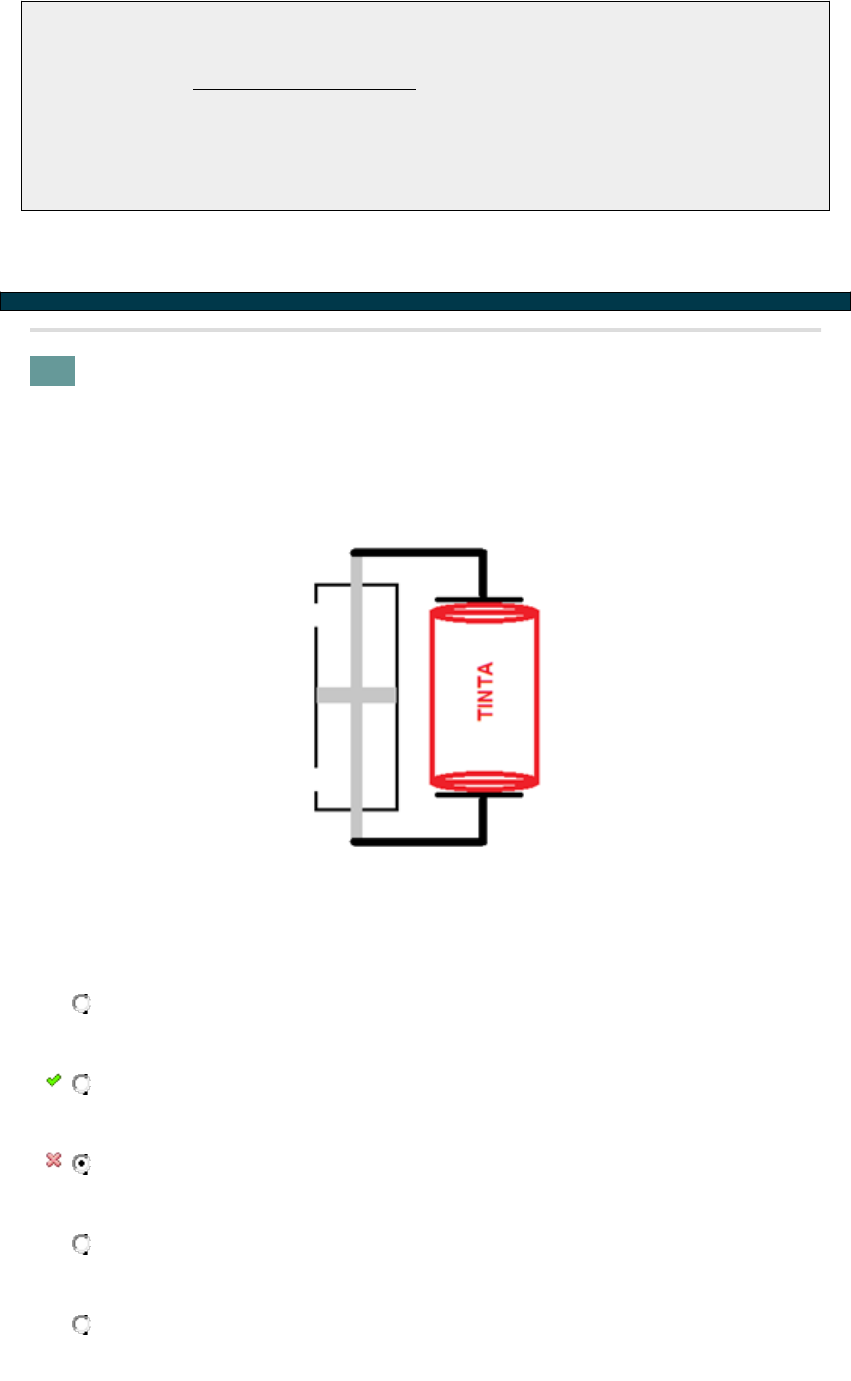

		Um projeto hidráulico começa pela especificação das ações que se pretende obter com os atuadores e do tipo de movimento que se espera desses elementos. Um sistema hidráulico para agitação de tintas pode ser visto na figura abaixo. O atuador mais indicado para esse sistema, de maneira que seja possível realizar a agitação adequada da lata é o:

                                                                              Fonte: YDUQS - Estácio



	cilindro de ação dupla.


	cilindro de haste passante.


	cilindro telescópico.


	motor planetário.


	cilindro de ação simples.
	Data Resp.: 03/10/2022 18:49:59
		Explicação:
A resposta correta é: cilindro de haste passante.
cilindro de haste passante - formado por duas hastes: uma para ação e outra para comando. cilindro telescópico - esse cilindro possui três conexões: para avanço do cilindro principal, extensão da haste e recuo. cilindro de ação dupla - necessita de 2 comandos, um para o avanço e outro para o recuo. motor planetário - similar a uma bomba gerotor realizando um movimento giratório. cilindro de ação simples - apresenta apenas 1 via de comando, sendo seu retorno mecanicamente realizado por uma mola.





		2.
		O deslocamento de uma bomba consiste na capacidade de transferência de volume de óleo a cada rotação de seu eixo ou ciclo de bombeamento. Uma bomba utilizada em um sistema hidráulico apresenta uma vazão igual a Q=25lpmQ=25lpm. Sabendo que o deslocamento dessa bomba (fornecido pelo fabricante) é de 25cm3/rotação25cm3/rotação , a rotação dessa bomba, em rpm, é igual a:



	100.


	1000.


	10.


	1.


	10000.
	Data Resp.: 03/10/2022 18:50:05
		Explicação:
A resposta correta é: 1000.


	02553INTRODUÇÃO AOS SISTEMAS PNEUMÁTICOS



		3.
		Uma rede de distribuição de ar comprimido bem estruturada é fundamental para os sistemas pneumáticos. Entre os fatores que contribuem para que uma rede de ar comprimido esteja dentro dos padrões desejados, destacam-se



	vazamentos que promovam perda de energia.


	grande perda de pressão entre o compressor e as tomadas de ar.


	presença de escapes de ar.


	filtros para remoção de condensado mal dimensionados.


	pressões dentro dos limites toleráveis.
	Data Resp.: 03/10/2022 18:50:12
		Explicação:
Gabarito: pressões dentro dos limites toleráveis.
Justificativas: A manutenção da pressão dentro dos limites é fundamental. Uma perda de pressão grande pode inviabilizar o uso do sistema. Muitos escapamentos de ar podem provocar perda excessiva de energia. O mal dimensionamento dos filtros pode levar à obstrução da tubulação. Vazamentos provocam perda de energia.





		4.
		Entre as partes que compõem um sistema de produção de ar comprimido, a parte responsável por puxar o ar da atmosfera e realizar sua compressão para posterior armazenamento é o



	dreno.


	secador.


	compressor.


	resfriador.


	filtro.
	Data Resp.: 03/10/2022 18:50:18
		Explicação:
Gabarito: compressor.
Justificativas: O compressor é o coração do sistema, sendo responsável por aspirar o ar atmosférico e comprimi-lo. O resfriador reduz a temperatura do ar na saída do compressor. O secador reduz a umidade do ar aspirado da atmosfera após sua compressão. O dreno permite a remoção do condensado após a precipitação das partículas de água. O filtro permite a remoção de poeiras em suspensão no ar.


	02428ESPECIFICAÇÃO DE SISTEMAS PNEUMÁTICOS



		5.
		De acordo com o circuito abaixo, é possível afirmar que, em caso de falha no sistema de ar comprimido e ausência do ar na entrada da válvula, o cilindro



	permanecerá avançando e recuando para que o processo não seja interrompido.


	irá recuar.


	ficará em uma posição intermediária.


	permanecerá na última posição comandada.


	irá avançar.
	Data Resp.: 03/10/2022 18:49:53
		Explicação:
Gabarito:
permanecerá na última posição comandada.

Justificativas:
Na ausência de ar comprimido, exceto nos casos em que o cilindro possui uma mola, ele permanecerá na última posição comandada até que o ar seja restabelecido.





		6.
		O circuito pneumático abaixo apresenta diversos elementos amplamente utilizados nos sistemas pneumáticos. Observando cuidadosamente a sua estrutura, é possível afirmar que



	o cilindro não avançará, mesmo com a atuação na alavanca.


	o cilindro permanecerá avançado, independentemente da alavanca.


	o cilindro permanecerá recuado, independentemente da alavanca.


	o cilindro avançará apenas quando a alavanca for acionada.


	o cilindro recuará com o acionamento da alavanca.
	Data Resp.: 03/10/2022 18:49:44
		Explicação:
Gabarito:
o cilindro permanecerá avançado, independentemente da alavanca.

Justificativas:
O circuito apresenta uma válvula do tipo alternadora, ou seja, quando qualquer uma das 2 entradas receber um sinal de pressão, o pistão avançará. Como uma das entradas está ligada diretamente na entrada de ar comprimido, o pistão permanecerá sempre avançado, independentemente da atuação sobre a válvula.


	02552INTRODUÇÃO AOS SISTEMAS HIDRAULICOS



		7.
		Os fluidos hidráulicos apresentam uma grande importância na utilização dos sistemas hidráulicos. Dentre as funções desempenhadas pelos fluidos hidráulicos, aquela associada a redução do desgaste das peças por atrito pela formação de películas protetoras consiste na:



	vedação das partes móveis


	resfriamento do sistema


	lubrificação do sistema


	estabilidade química


	transmissão de energia
	Data Resp.: 03/10/2022 18:50:35
		Explicação:
A lubrificação do sistema - consiste na formação de películas protetoras lubrificantes para evitar os efeitos do atrito mecânico. A transmissão de energia transmite a energia das bombas para os atuadores, a vedação de partes móveis reduz o risco de vazamentos,  resfriamento do sistema permite a troca de calor e resfria o sistema e a estabilidade química evita a degradação do fluido.





		8.
		Um dos grandes problemas na utilização de sistemas hidráulicos é a vedação das partes móveis. A redução de vazamentos a um nível quase nulo é bastante difícil, mas muito importante, tendo em vista que os vazamentos podem ser responsáveis:



	pelo aumento da pressão


	pelo aumento da força


	pela perda de carga


	pela redução na estabilidade química


	pelo resfriamento excessivo
	Data Resp.: 03/10/2022 18:50:40
		Explicação:
A existência de vazamentos pode promover uma perda excessiva de carga. O aquecimento é promovido pelo atrito entre as partes, um vazamento pode provocar uma queda na pressão, uma redução na pressão resultaria em uma perda de força e a estabilidade química não seria afetada por vazamentos.


	02752PROJETO DE SISTEMAS FLUIDO-MECÂNICOS



		9.
		Um motor foi adquirido para ser utilizado em um elevador hidráulico. O torque nominal desse motor é de 800kgm/kgf/cm2800kgm/kgf/cm2. Sabendo que a pressão do sistema hidráulico fornecido pela bomba é de 4kgf/cm24kgf/cm2, o torque operacional, em kgm, pode ser calculado em:



	2400


	4800


	1200


	1600


	3200
	Data Resp.: 03/10/2022 18:50:45
		Explicação:
Gabarito: 3200
Justificativa:
Toperacional=Tnominal×PressãoToperacional=Tnominal×PressãoToperacional=800×4Toperacional=800×4
Toperacional=3200Toperacional=3200





		10.
		As unidades de condicionamento de ar comprimido são fundamentais para o funcionamento dos sistemas pneumáticos. O componente da unidade de condicionamento de ar comprimido que tem como símbolo a figura abaixo, é responsável por:
Fonte: ABNT NBR 8896:1985 (ISO 1219) - Apostila Tecnologia Hidráulica Industrial - Simbologia dos Componentes - M2001-2 BR



	comprimir o ar que será utilizado


	filtrar o ar comprimido


	lubrificar o ar do sistema pneumático


	armazenar energia mecânica


	armazenar o ar comprimido.
	Data Resp.: 03/10/2022 18:50:48
		Explicação:
Gabarito: armazenar o ar comprimido.
Justificativa: O símbolo da figura é utilizado na representação dos reservatórios de ar comprimido, como demonstrado na Tabela 1.
Tabela 1 - Símbolos aplicados a sistemas de produção e distribuição de ar comprimido
Fonte: ABNT NBR 8896:1985 (ISO 1219) - Apostila Tecnologia Hidráulica Industrial - Simbologia dos Componentes - M2001-2 BR
