Coeficiente de Redução de Área Líquida

Prévia do material em texto

UNIFACEAR
DISCIPLINA: CONTRUÇÕES EM AÇO
ATIVIDADE PARA ENTREGAR (VALE 2 PONTOS) – ENTREGAR ATÉ DIA 24/09 ALUNO: Gustavo Felipe Guerra Rosa	_
PROFº DAVID VENANCIO
1) Faça uma pesquisa explicativa e demonstrativa (procedimento de cálculo) sobre o coeficiente de redução da área líquida (Ct) com furação alternada. (Exemplo: figuras abaixo).
Cálculo da área líquida An em chapas ou cantoneiras com furação alternada
s2
A área líquida é calculada por:
An  bn t
Onde (figuras A.1 e A.2) g - gabarito de furação
bn  b     4g
 (


b


g
s
)s - espaçamento longitudinal de quaisquer dois furos consecutivos

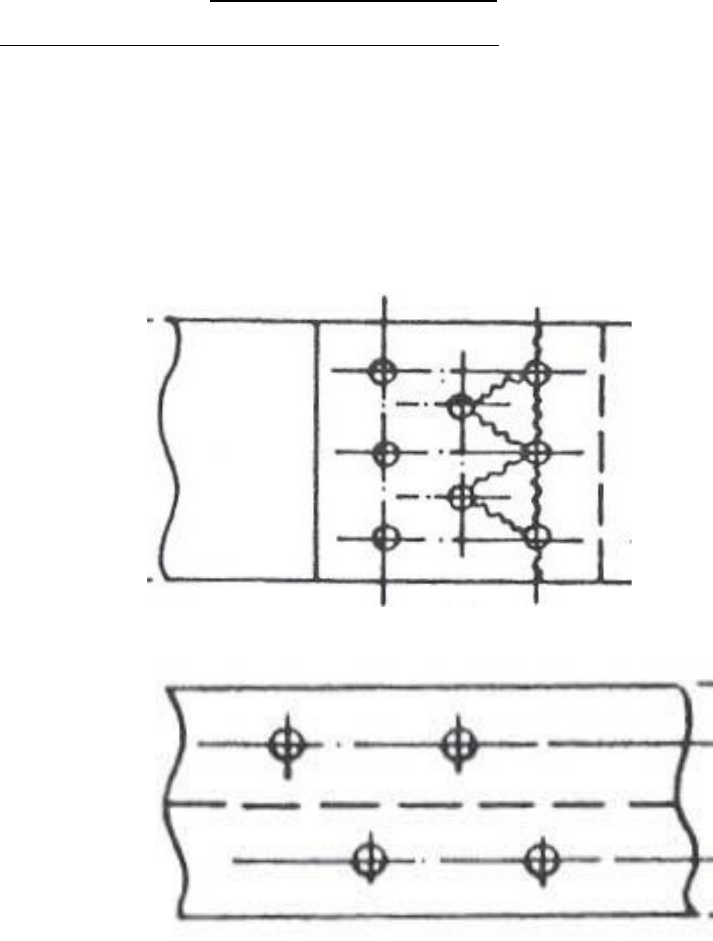

Figura A.1 - Chapa com furação alternada
Obs.: Para cantoneiras considerar o perfil desenvolvido (ver figura A.2).
Figura A.2 - Cantoneira (com perfil desenvolvido)
Cálculo da área líquida em perfis
A área líquida de perfis (formado por elementos com espessuras diferentes) pode ser
calculada por: An  A  
ts 2
 (

) (

)t	4g
Valores de Ct
a) Quando a força de tração for transmitida diretamente para cada um dos elementos da seção transversal da barra, por soldas ou parafusos: Ct = 1,0
b) Quando a força de tração for transmitida somente por soldas transversais (figura A.3): Ct = Ac/Ag
Onde
 (
A
g
)Ac - área da seção transversal dos elementos conectados Ag - área bruta da seção transversal da barra.
Ac

c) Nas barras com seções transversais abertas, quando a força de tração for transmitida somente por parafusos ou somente por soldas longitudinais ou ainda por uma combinação de soldas longitudinais e transversais para alguns, mas não todos os elementos da seção transversal, tem-se:
C  1 ec t	l
 0,90
c
Neste caso, Ct não pode ser inferior a 0,60.
ec - excentricidade da ligação, igual à distância do centro geométrico da seção da barra, G, ao plano de cisalhamento da ligação (em perfis com um plano de simetria, a ligação deve ser simétrica em relação ao mesmo e são consideradas, para cálculo de Ct, duas barras separadas e simétricas, cada uma correspondente a um plano de cisalhamento da ligação, por exemplo, duas seções T no caso de perfis I ou H ligados pelas mesas ou duas seções U no caso desses perfis serem ligados pela alma);
lc, - nas ligações soldadas, é o comprimento da ligação, igual ao comprimento da solda e nas ligações parafusadas é a distância do primeiro ao último parafuso da linha de furação com maior número de parafusos, na direção da força axial;
d) Nas chapas planas, quando a força de tração for transmitida somente por soldas longitudinais ao longo de ambas as suas bordas, conforme figura A.5:
Ct = 1,00, para ℓw ≥ 2b
Ct = 0,87, para 2b > ℓw ≥ 1,5b Ct = 0,75, para 1,5b > ℓw ≥ b
Onde
ℓw - comprimento dos cordões de solda;
b - largura da chapa (distância entre as soldas situadas nas duas bordas)
