LISTA DE EXERCÍCIOS 1
ET34N



1) O que representa Resistência estática e dinâmica de um diodo
semicondutor?

2) Compare os diodos IN4007 e IN5407, com relação aos seguintes parâmetros:

 VRRM, VRMS, VDC, IF(AV) e VF

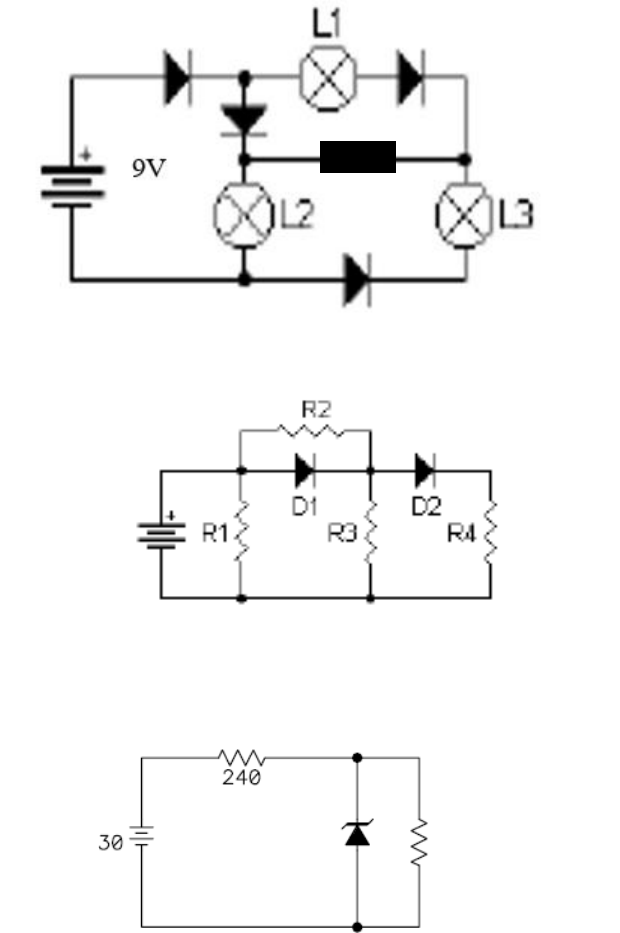

3) Quais lâmpadas acenderão no circuito a seguir, considerando que os diodos
são ideais? Justifique sua resposta!!!

4) Dado que R1 = R2 = R3 = 4k e R4 = 2k, calcule a corrente em cada
diodo. (Considere diodos ideais).


5) No circuito a seguir, o diodo zener tem uma tensão de 9V. Determine
as correntes em: R1, RL e no zener.




12V
10Ω
470 Ω
6) Projete um regulador zener que preencha as seguintes especificações:
tensão da carga de 7,5V. (Determine o intervalo de R1). Dados: IZMIN=10mA
e IZMAX=100mA. (Vmáx = 18V e Vmin = 12V)




7) Com o auxílio da física do estado sólido é possível demonstrar que as
características gerais de um diodo semicondutor pode ser representado pela
seguinte equação:


COMPLETE A TABELA e trace o gráfico de VD x ID

VD (V) ID
0,1
0,2
0,3
0,4
0,5
0,6
0,7




TEMPERATURA

100º C
12k
8) Um retificador em ponte, com um filtro capacitivo de entrada, tem uma
tensão de pico na saída do secundário de 25V. Se a resistência de carga
for de 220Ω e a capacitância de 500μF, qual a ondulação de pico a pico
(Ripple)? Considere diodos de Silício.

9) Um retificador em ponte com um filtro capacitivo tem uma tensão na carga
de 15V (RMS) e de ondulação de 1V para uma resistência de carga de
680Ω. Qual a tensão em RMS no enrolamento do secundário? Qual deve
ser o valor do capacitor de filtro? Considere diodos ideais.

10) Qual a corrente CC na carga do circuito a seguir, quando: S1 em A e com
S1 em B, respectivamente? (Considere diodos ideais).
Dados: V2p= 30V (total) e RL = 100. C = 100F


11) Um retificador meia onda tem uma tensão de pico na saída do secundário
de 12V e com resistência de carga de 270Ω. Determine:
a. A tensão de pico na carga (diodo de silício);
b. A corrente média na carga (sem o filtro capacitivo e com o filtro
capacitivo);
c. A tensão de Ripple para uma capacitância de 500μF



12) O que é tensão de isolação de um capacitor eletrolítico?
