Nota de Aula: Equações Diferenciais Ordinárias de 2° Ordem
 ( Aplicações )
Vamos nos ater a duas aplicações de grande interesse na engenharia:
Sistema massa-mola-amortecedor ( Oscilador Mecânico )
O Sistema massa-mola-amortecedor representa um conceito aplicável a várias situações, desde
suspensão de veículos, mesas vibratórias, análise de vibração em estruturas e componentes
mecânicos, vibrações de moléculas, enfim...

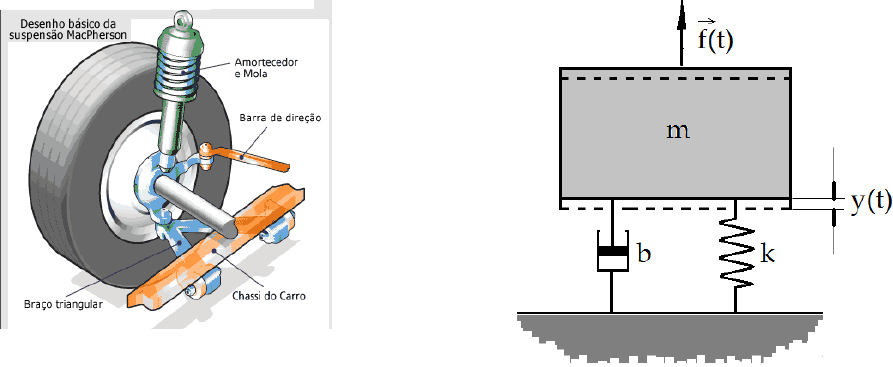

Vamos considerar o sistema massa-mola-amortecedor, representado pelo esquema idealizado:


Com base na figura temos:
f(t) = Força motora;
m = Massa;
k = Constante elástica;
b = Constante de amortecimento;
y(t) = Deslocamento a partir da posição de equilíbrio.

Diante do sistema acima, podemos aplicar a segunda lei de Newton para massa constante.
 .m a F ( na forma escalar por ser numa única direção )
Considerando F como força resultante, temos:
F = f(t) – força elástica – força de amortecimento

. . . ( )m y b y k y f t   
2
2
;
d y dy
a v
dt dt
 
. . . 0m y b y k y   
É fácil ver que, quando a força f(t) promove o movimento para cima, existe uma reação
contrária ao movimento, exercida pelas forças da mola e do amortecedor.
Assim, vamos analisar a natureza dessas forças.

Força elástica (da mola)
Segue a lei de Hooke, ou seja, a força é proporcional a deformação da mola.
Como a deformação da mola é exatamente igual ao valor de y(t), temos:

.molaf k y
Força de amortecimento
O amortecimento se baseia no conceito de força viscosa que surge na transferência de um
fluido entre duas câmaras dentro do amortecedor.
A força viscosa, a rigor, é proporcional a velocidade ao quadrado, porém, isso provocaria uma
não linearidade inviabilizando a solução analítica da equação diferencial em questão. Então,
vamos considerar uma força proporcional a velocidade, isto é:
 .
.amortf b v

Podemos agora, rescrever a equação proposta: .m a F .
 . ( ) . .ma f t k y b v  
 . . . ( )ma bv k y f t  
Mas: ficando:

Portanto uma equação diferencial linear de segunda ordem com coeficiente constante.

A ausência da força motora f(t) nos leva a uma EDO homogênea

 Como equação característica associada dada por : 2. . 0m b k   
com solução:
2 4
2
b b mk
m

  
 (Bháskara)
Do ponto de vista da mecânica, a análise do termo b2 - 4mk pode originar 3 tipos de
movimentos :

b2 - 4mk > 0


Condição superamortecida

b2 - 4mk = 0


Condição criticamente amortecida

b2 - 4mk < 0


Condição subamortecida

Agora, vamos ver 2 exemplos que devem ilustrar as condições anteriores.
Considere a mesa vibratória especial munida de 4 molas , 2 amortecedores e um motor com
massa excêntrica que gera uma força oscilante f(t).

A massa do conjunto em movimento corresponde a 5 kg.
Nossa análise será feita com motor desligado f(t) = 0 (equação homogênea) , com condição
inicial : y(0) = - 0,02 m e y’(0) = 2 m/s
Ex1. Considere k = 1000 N/m e b = 150 N s/m
Equação: 5 (2 150) (4 1000) 0y y y     
 5 300 4000 0y y y   
Equação característica: 25 300 4000 0    1 2{ 20 40 }e    
Portanto:
20 40
1 2( )
t ty t C e C e  

Considerando a condição inicial temos: 1 2
3 2
50 25
C e C  
Portanto:
20 403 2( )
50 25
t ty t e e   com gráfico



Neste caso o sistema é superamortecido e, portanto, não tem oscilação periódica, em função
do forte amortecimento.

No exemplo 2, vamos preservar o exercício do exemplo 1, porém, com um amortecimento
mais brando.
Ex2. Considere k = 1000 N/m e b = 50 N s/m
Equação: 5 (2 50) (4 1000) 0y y y     
 5 100 4000 0y y y   

Equação característica: 25 100 4000 0    { 10 10 7 }i   
Portanto: 10
1 2( ) [ (10 7 ) (10 7 ) ]
ty t e C cos t C sen t 


Considerando a condição inicial temos: 1 2
1 9 7
50 350
C e C  

Portanto: 10
1 9 7
( ) [ (10 7 ) (10 7 ) ]
50 350
ty t e cos t sen t   , com gráfico


Veja, que nesta condição aparece uma oscilação periódica, o que caracteriza o movimento
subamortecido.
Obs.: Considerando que o argumento do seno e cosseno obtido da parte imaginária da
solução complexa, representa fisicamente “ 2 f t “ , onde f é a frequência, então:
2 10 7f t t 
5 7
4,21f Hz

 Chamada de frequência natural.
Obs.: O caso de amortecimento crítico é de difícil ocorrência.

Quando o motor com massa excêntrica é ligado, a oscilação é obtida por sobreposição da
solução homogênea com a particular.
Vamos considerar o motor gerando força modelada pela função ( ) 20 (24 )f t sen t N , ou
seja, apresenta uma amplitude de 20N com frequência de 12 Hz.
Agora a condição inicial para nosso estudo será y(0) = 0 e y’(0) = 0.

Ex3. Dados: m = 5kg , k = 1000 N/m e b = 150 N s/m
Equação: 5 300 4000 20 (24 )y y y sen t   
Solução: 20 40( ) 0,00248 0,00207 0,000408 (24 ) 0,000441 (24 )t ty t e e cos t sen t     
 Solução Homogênea Solução Particular
Seu gráfico:








Ex4. Dados: m = 5kg , k = 1000 N/m e b = 50 N s/m
Equação: 5 100 4000 20 (24 )y y y sen t   
Solução:
10( ) [0,000231 (10 7 ) 0,002218 (10 7 )] 0,000231 (24 ) 0,000748 (24 )ty t e cos t sen t cos t sen t    


Seu gráfico:








 Solução Homogênea Solução Particular
Circuito RLC
O circuito RLC representa uma unidade básica para construção de diversos sistemas elétricos
imprescindíveis no nosso dia a dia: televisão, rádio, controle remoto, máquina de lavar roupa,
elevadores, GPS e por aí vai.
Vamos fazer o modelamento matemático apoiados na lei de Kirchoff que diz:
Num circuito elétrico fechado, a tensão aplicada é igual à soma das quedas de tensão dos
componentes.


Então, vamos entender a quantificação da queda de tensão em cada componente:
Obs.: Usaremos I(t) no lugar de i(t) para não confundir com a unidade imaginária.

Resistor
No resistor, a queda de tensão é proporcional à intensidade da corrente. Em simbologia
matemática fica:
 .RE R I , onde R = Resistência elétrica (Ω) Ohm

Indutor
No indutor, a queda da tensão é proporcional à taxa de variação da corrente em função do
tempo. Matematicamente pode ser representada por:
 .L
dI
E L
dt
 , onde L = Indutância (H) Henry


i(t) = corrente (A)
E(t) = fonte de alimentação (V)
Capacitor
No capacitor, a queda de tensão é proporcional à carga elétrica armazenada. Em termos
matemáticos:

1
.CE Q
C
 , onde C = Capacitância (F) Farad

Pela Lei de Kirchoff: EL + ER + EC = E(t)

1
( )
dI
L R I Q E t
dt C
  

Como por definição: ( )
dQ
I t
dt
 logo Q I dt 
Gerando a equação íntregro-diferencial
1
( )
dI
L R I I dt E t
dt C
  
Derivando toda a equação em relação ao tempo t, temos:

2
2
1 ( )d I dI dE t
L R I
dt dt C dt
  
Resultando numa equação diferencial similar ao sistema mecânico, gerando os mesmos tipos
de soluções com as mesmas classificações,apenas com diferença na escala de valores.
Isso é impressionante, pois são aplicações físicas tão diferentes, e que do ponto de vista
matemático são de mesma natureza.
A analogia entre o sistema mecânico e sistema elétrico representa um conhecimento
fundamental para a engenharia. Muitas simulações mecânicas foram feitas através de circuitos
elétricos análogos, em função do custo de construção e da dificuldade de fazer aquisição de
dados do ponto de vista mecânico (posição e velocidade em função do tempo).
O circuito elétrico é de fácil construção, de baixo custo e de simples aquisição de dados.
Analogia entre os sistemas mecânico e elétrico
Sistema Mecânico Sistema Elétrico
Massa (m) Indutância (L)
Constante de amortecimento ( b) Resistência elétrica (R)
Constante de elasticidade (k) Recíproco da capacitância (1/C)
Força motora Derivada de força eletromotriz
Deslocamento Corrente elétrica

Ex5. Achar a corrente elétrica num circuito RLC com R = 10 Ω , L = 0,1 H e C = 10-3 F. O
circuito está ligado a uma fonte de tensão E(t) = 150 sen (120π t ). Considere a corrente e
variação desta, nulas como condição inicial.

0,1 10 1000 150.120 . (120 )
0,1 10 1000 56548,668. (120 )
I I I cos t
I I I cos t
 

   
   


EDO homogênea: 0,1 10 1000 0h h h    { 50 86,603 }i 
Solução homogênea: 50 1 2( ) [ (86,603 ) (86,603 )]
th t e C cos t C sen t 
A solução particular será do tipo: ( ) (120 ) (120 )p t Acos t Bsen t  
 { 3,958 1,129 }A e B 
Solução particular: ( ) 3,958 (120 ) 1,129 (120 )p t cos t sen t  
Solução geral : I(t) = h(t) + p(t)

50
1 2( ) [ (86,603 ) (86,603 )] 3,958 (120 ) 1,129 (120 )
tI t e C cos t C sen t cos t sen t    


Com base nas condições iniciais I(0) = 0 e Q(0) = 0 ou I’(0) = 0 , temos:
50( ) [ 3,958 (86,603 ) 2,631 (86,603 )] 3,958 (120 ) 1,129 (120 )tI t e cos t sen t cos t sen t     

Veja o Gráfico:







Prof. Rebello abr/2012
(rev. 2015)
