Conteúdo do exercício
Ocultar opções de resposta
Pergunta 1 0 / 0
Ao se realizar os cortes em uma viga, mediante as equações de equilíbrio, encontram-se os esforços normal, cortante
e momento fletor. Durante os cálculos tanto o esforço cortante quanto o momento podem apresentar valores em
função de (X), que irá posteriormente ser substituído pelos intervalos em análises a fim de formar os diagramas.
Considerando essas informações e o conteúdo estudado sobre diagramas de esforços cortantes e momento fletor,
analise as asserções a seguir e a relação proposta entre elas:

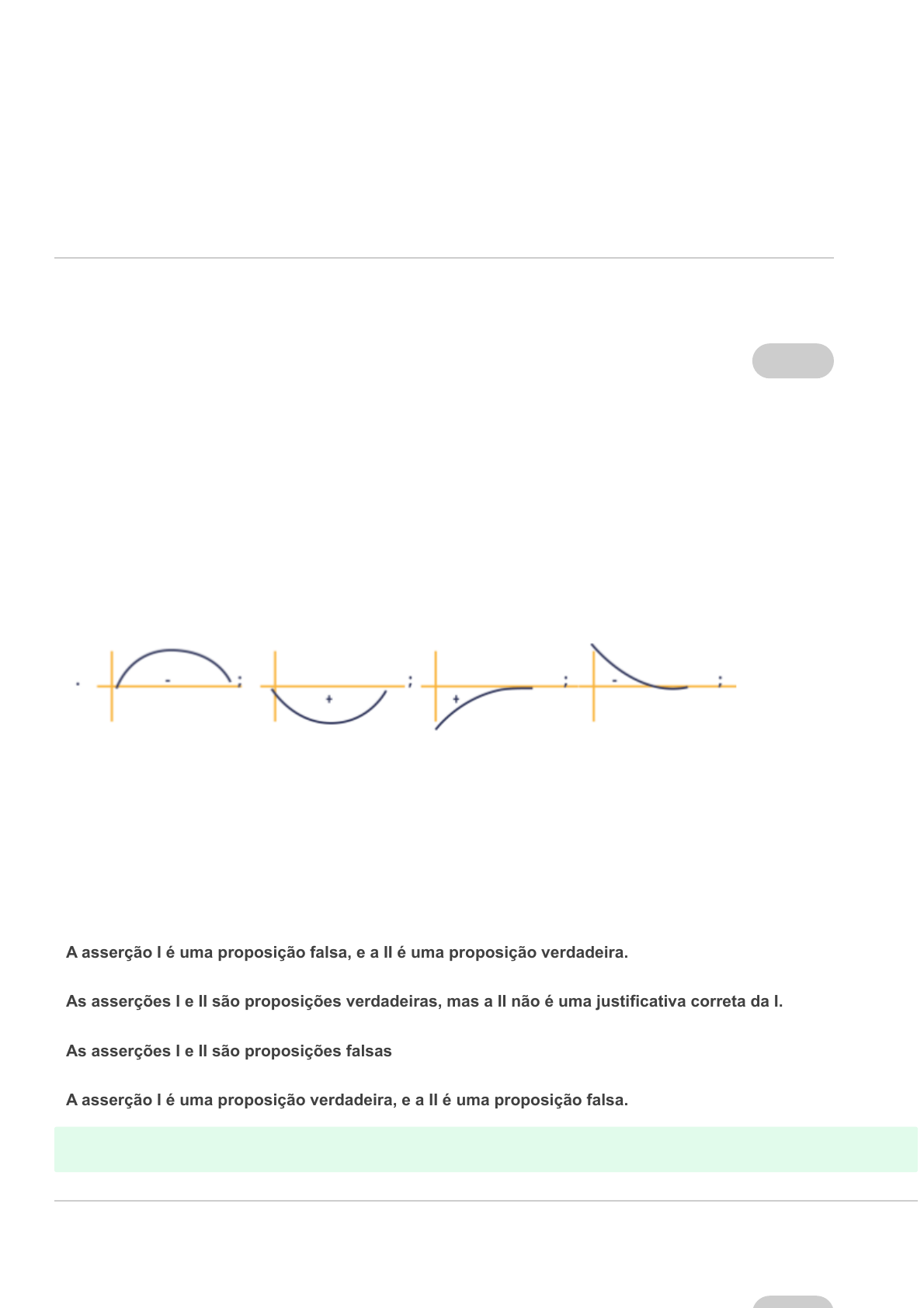

I. O diagrama de momento fletor pode ser representado por parábolas que podem ser:
Porque:
II. O diagrama de momento fletor é construído observando-se as equações de momento que podem ter em seu
primeiro termo uma constante em função de (X) sendo: M = -x; M = x; M = x² ; M = -x².
A seguir, assinale a alternativa correta:
A asserção I é uma proposição falsa, e a II é uma proposição verdadeira.
As asserções I e II são proposições verdadeiras, mas a II não é uma justificativa correta da I.
As asserções I e II são proposições falsas
A asserção I é uma proposição verdadeira, e a II é uma proposição falsa.
Resposta corretaAs asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
P t 2 0 / 0
10/10/2022 22:02 Comentários
https://sereduc.blackboard.com/ultra/courses/_125252_1/outline/assessment/_6321174_1/overview/attempt/_21950106_1/review/inline-feedbac… 2/10
Ocultar opções de resposta
Pergunta 2 0 / 0
Para realizar o cálculo de uma viga Isostática biapoiada, um dos passos a serem realizados é encontrar as reações de
apoio por meio das equações de equilíbrio. Além disso, com as equações de equilíbrio também pode-se encontrar o
momento no apoio (A) ou no apoio (B).
Considerando essas informações e o conteúdo estudado sobre diagramas de esforços cortantes e momento fletor,
analise as asserções a seguir e a relação proposta entre elas:
I. Para a análise interna das tensões que a viga está sofrendo é necessário realizar cortes nos trechos relacionados às
cargas aplicadas.
Porque:
II. A cada carga diferente aplicada ao longo da viga ocorrem também tensões variadas que devem ser analisadas
seção por seção.
A seguir, assinale a alternativa correta:
As asserções I e II são proposições verdadeiras, mas a II não é uma justificativa correta da I.
As asserções I e II são proposições falsas.
A asserção I é uma proposição verdadeira, e a II é uma proposição falsa
Resposta corretaAs asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
A asserção I é uma proposição falsa, e a II é uma proposição verdadeira.
Pergunta 3 0 / 0
Uma viga isostática biapoiada sobre um apoio fixo e um móvel pode ser apresentada com cargas triangulares de 20
KN/m ao longo de seu comprimento de 3m. A fim de entender como é realizado o seu diagrama de momento fletor e
esforço cortante, deve-se encontrar as reações nos apoios, força cortante e momento fletor. Observe a imagem a
seguir
10/10/2022 22:02 Comentários
https://sereduc.blackboard.com/ultra/courses/_125252_1/outline/assessment/_6321174_1/overview/attempt/_21950106_1/review/inline-feedbac… 3/10
Ocultar opções de resposta
Considerando essas informações e o conteúdo estudado sobre diagramas de esforços cortantes e momento fletor,
analise os procedimentos a seguir e ordene as etapas a seguir de acordo com a sequência de cálculo:
( ) Realizar uma seção na viga e encontrar nova carga.
( ) Encontrar as reações de apoio no apoio (A) e no apoio (B).
( ) Encontra-se o momento fletor .
( ) Encontra-se o momento máximo.
( ) Encontra-se a força cortante.
Agora, assinale a alternativa que apresenta a sequência correta:
4, 5, 3, 2, 1.
4, 3, 5, 2, 1
3, 5, 4, 1, 2.
Resposta correta2, 1, 5, 3, 4
5, 3, 4, 2, 1.
Pergunta 4 0 / 0
10/10/2022 22:02 Comentários
https://sereduc.blackboard.com/ultra/courses/_125252_1/outline/assessment/_6321174_1/overview/attempt/_21950106_1/review/inline-feedbac… 4/10
Ocultar opções de resposta
Considerando uma viga em concreto armado hiperestática, biapoiada, com vão teórico de L = 4m, em que eu um dos
apoios é articulado fixo e o outro apoio é articulado móvel, e sobre a viga está sendo com carga uniformemente
distribuída de q = 10 KN/m, obteve-se o seguinte diagrama de força cortante e momento fletor:
Considerando essas informações e o conteúdo estudado sobre diagramas de esforços cortantes e momento fletor,
analise as afirmativas a seguir:
I. RA,V = RB,V = 20kN,
II. V=20kN; V=0 ; V=-20kN ; M = 0; M = 20kNm; M = 0.
III. V=20kN para Mmáx = 20kNm.
IV. Mmáx = 20kNm.
Está correto apenas o que se afirma em:
II e IV.
I, II e III.
II, III e IV.
I e II.
Resposta corretaI, II e IV.
Pergunta 5 0 / 0
10/10/2022 22:02 Comentários
https://sereduc.blackboard.com/ultra/courses/_125252_1/outline/assessment/_6321174_1/overview/attempt/_21950106_1/review/inline-feedbac… 5/10
Ocultar opções de resposta
Para realizar um contraventamento em um edifício, foi utilizado um tirante de aço com diâmetro, 1,8 cm e tem
comprimento = 10m. Ele está submetido a um Esforço de Tração equivalente a 15.000kg. (E =2.100.000kg/cm²)
Considerando essas informações e o conteúdo estudado sobre diagrama tensão-deformação, analise as afirmativas a
seguir:
Está correto apenas o que se afirma em:
II, III e IV.
I e III.
II e III.
I e II.
Resposta corretaI, II e IV
Pergunta 6 0 / 0
Alguns passos são passos são importantes para resolver questões de equilíbrio relacionado a um elemento estrutural,
de modo que se seja possível entender e observar o comportamento das cargas no elemento, reações de apoio e
encontrar o momento máximo.
Considerando essas informações e o conteúdo estudado sobre Diagramas de esforços cortantes e momento fletor,
analise as afirmativas a seguir:
10/10/2022 22:02 Comentários
https://sereduc.blackboard.com/ultra/courses/_125252_1/outline/assessment/_6321174_1/overview/attempt/_21950106_1/review/inline-feedbac… 6/10
Ocultar opções de resposta
I. Deve-se realizar o desenho do diagrama do corpo livre, indicando todas as forças externas que estão exercendo
ações no elemento, seja horizontais ou verticais.
II. Além das forças externas atuantes no elemento estrutural, deve-se indicar no diagrama de corpo livre as forças
externas desconhecidas que se deseja encontrar.
III. Tanto as forças externas conhecidas como as forças externas desconhecidas e as dimensões do elemento devem
ser desenhadas no diagrama de corpo livre.
IV. Durante a representação do diagrama do corpo livre as forças externas aplicadas ao elemento estrutural devem ser
decompostas nos eixos (x, y, z) do planto tridimensional.
Está correto apenas o que se afirma em:
Resposta corretaI, II e III.
I, II e IV.
I e III.
I e II.
II, III e IV.
Pergunta 7 0 / 0
Considerando uma viga hiperestática, biapoiada, com vão teórico de L = 4m, em que eu um dos apoios é de 1º gênero
e o outro de 2º gênero, e sobre a viga está sendo aplicadas duas cargas uniformemente distribuídas: q1 = 10 kN/m nos
primeiros 2m e q2 = 20 kN/m nos últimos 2m, obteve-se o seguinte diagrama de força cortante e momento fletor:
Considerando essas informações e o conteúdo estudado sobre diagramas de esforços cortantes e momento fletor,
analise as afirmativas a seguir
10/10/2022 22:02 Comentários
https://sereduc.blackboard.com/ultra/courses/_125252_1/outline/assessment/_6321174_1/overview/attempt/_21950106_1/review/inline-feedbac… 7/10
Ocultar opções de resposta
Está correto apenas o que se afirma em:
I, II e III
I, II e IV
Resposta corretaII, III e IV.
III e IV.
I e II
Pergunta 8 0 / 0
10/10/2022 22:02 Comentários
https://sereduc.blackboard.com/ultra/courses/_125252_1/outline/assessment/_6321174_1/overview/attempt/_21950106_1/review/inline-feedbac… 8/10
Ocultaropções de resposta
Analisando o comportamento de uma barra circular de aço quando submetida a esforços, verificou-se que o módulo de
elasticidade E = 2.100.000 kg/cm². Seu diâmetro inicial é de 1cm e o comprimento inicial é de 30cm. Esta barra está
submetida a uma solicitação de tração equivalente a 3 toneladas.
Considerando essas informações e o conteúdo estudado sobre Diagrama Tensão-deformação, analise as afirmativas a
seguir:
Está correto apenas o que se afirma em:
Resposta corretaI, II e III.
II e IV.
III e IV.
I e IV.
I e III.
Pergunta 9 0 / 0
Para realização do diagrama de esforços cortantes e momento fletor, um dos requisitos necessários a fim de que o
diagrama seja feito de forma correta, é a análise correta da convenção no momento da realização do corte das seções
transversais de uma viga, pois confundir a disposição dos esforços resultará em cálculos equivocados.
Considerando essas informações e o conteúdo estudado sobre diagramas de esforços cortantes e momento fletor,
analise as figuras a seguir e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s):
10/10/2022 22:02 Comentários
https://sereduc.blackboard.com/ultra/courses/_125252_1/outline/assessment/_6321174_1/overview/attempt/_21950106_1/review/inline-feedbac… 9/10
Ocultar opções de resposta
Agora, assinale a alternativa que apresenta a sequência correta:
F, V, F, V.
Resposta corretaV, V, F, F.
V, V, F, V.
F, F, V, V
10/10/2022 22:02 Comentários
https://sereduc.blackboard.com/ultra/courses/_125252_1/outline/assessment/_6321174_1/overview/attempt/_21950106_1/review/inline-feedba… 10/10
Ocultar opções de resposta
V, F, V, F.
Pergunta 10 0 / 0
Observe a imagem a seguir:
Uma determinada barra retangular cuja seção é (50mm x 50mm) e comprimento de 4m está submetida a um Esforço
Solicitante Normal em sua seção longitudinal de 30t/f. Ao final, foi medido o comprimento da barra e verificou-se que
ocorreu uma diferença de 2mm em relação ao seu comprimento original.
Considerando essas informações, a figura que mostra a barra submetida a solicitações internas e o conteúdo estudado
sobre diagrama tensão-deformação, analise as afirmativas a seguir:
I. A figura corresponde à deformação por tensão de tração.
II. A figura corresponde à deformação por tensão de compressão.
III. Na figura, a tensão de compressão é σ =1.200kg/cm².
IV. Na figura, a deformação é ε = 0,0005
V. Na figura, o comprimento final é Lf = 399,8cm ou Lf = 3,998m.
Está correto apenas o que se afirma em:
I, II e III.
II e IV.
Resposta corretaII, III, IV e V.
I e III.
III, V e IV.
