CIMENTO DE IONÔMERO DE VIDRO

Prévia do material em texto

CIMENTO DE IONÔMERO DE VIDRO

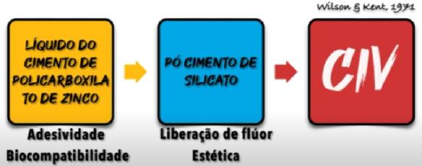

O CIV foi desenvolvido a partir de 1971, e foi a partir de
duas substâncias LÍQUIDO DO CIMENTO DE
POLICARBOXILATO DE ZINCO + PÓ DE CIMENTO DE
SILICATO.

Com essa junção o CIV consegue fornecer adesividade,
biocompatibilidade, liberação de flúor e estética.
Um outro fator muito importante do CIV, é que ele é uma
fonte importante de ions para o ambiente, logo ajuda no
processo DES-RE.
Pode-se fazer uma restauração em uma lesão de cárie,
com o objetivo de controlar aquele ambiente, após esse
controle pode, inclusive, ser substituído por outro
material.
O CIV TEM PAPEL FUNDAMENTAL NO TRATAMENTO E
NOCONTROLE DA DOENÇA CÁRIE.
CLASSIFICAÇÃO
Existe o CIV convencional e os CIV híbridos (mistura com
resina e metais).
 CIV CONVENCIONAL
Sempre vem na formação de apresentação de pó e
liquido, esses podem vir juntos ou separados por uma
película.
CARACTERISTICAS DO CIV
- Adesividade química
- Coeficiente de expansão térmica linear próximo ao do
esmalte e dentina
- Liberação e incorporação de fluoretos (além de doar os
íons de flúor, ele pode receber um recarregamento de
flúor caso tenha contato com aplicação tópica de flúor)
- Biocompatibilidade
- Módulo de elasticidade próximo a dentina (esse modulo
oferece a capacidade da dentina de absorver tensões,
assim como p CIV)
- Baixa condutividade e difusividade térmica
LIMITAÇÕES
- Propriedades mecânicas inferiores
- Opacidade e maior rugosidade superficial
- Sinérese e embebição
- Curto tempo de trabalho e longo tempo de presa
COMPOSIÇÃO DO PÓ
Um pó vitro de alumínio-silicato-cálcio, contendo alto teor
de fluoreto.
Temos dois óxidos que são responsáveis pela resistência
mecânica do material:
Óxido de Silício – SiO2;
Óxido de Alumínio – Al2O.
E temos o Fluoreto de Cálcio – CaF2, que é responsável
pela liberação de fluoreto no ambiente bucal.
COMPOSIÇÃO DO LÍQUIDO
Um ácido poliacrílico misturado com água, que faz com
que esse liquido seja mais ionizado, ou seja, mais ácido.
Tem copolímeros como: Ácido itacônico, Maleico;
Tricarboxílico, Tartárico. Esses ácidos são incorporados no
ionômero para aumentar o tempo de trbalho do material
na bancada.
A agua é fundamental para a reação do CIV, responsável
pela ionização do ácido.
Essa água é muito importante, pois essa acidificação do
CIV que vai garantir uma melhor adesão ao dente.
Porém o CIV tem uma facilidade ganhar e perder a água.
SINÉRESE: Perda da agua para o meio – retarda a
formação do gel, provocando rachaduras e fissuras.
Exemplos: Quando termina de colocar o CIV na cavidade e
fazemos um aquecimento com um instrumento rotatório
ou quando deixamos o CIV na bancada por muito tempo e
o ambiente está quente.
EMBEBIÇÃO: Ganho de água do meio: causa dissolução dos
íons tornando o cimento menos resistente e mais solúvel.
Exemplos: Quando não fazemos um isolamento absoluto
adequado, então a saliva entra em contato com ele.

REAÇÃO DE PRESA OU GELEIFICAÇÃO
Essa reação é de neutralização:
ÁCIDO + BASE = SAL + ÁGUA

Na primeira etapa, ao misturarmos o liquido com o pó, os
ácidos vão atacar as partículas de pó e o exterior dessas
partículas (laranja na imagem), essa parte vai liberar para
o meio os íons, esses íons formam novas ligações,
inclusive com o dente, criando a adesividade química.
Essa diminuição do pH é importante para aumentar a
adesão ao dente, logo devemos colocar ainda nessa fase
mais acida o CIV na cavidade dentária.


Nessa segunda etapa, os íons que estavam no meio
criando novas ligações e formam a matriz de polissais,
composta por 2 sais.
O Policarboxilato de cálcio é mais suscetível à embebição
e o Policarboxilato de alumínio mais suscetível a sinérese.


Nessa etapa, o CIV já está rígido, mas internamente
continua sofrendo algumas reações. Essa etapa de
formar o gel de sílica e da presa final pode levar até 48
horas, por isso o CIV tem um longo de presa.
Na etapa final temos partículas que não foram
totalmente consumidas, o gel de sílica e a matriz de
polissais.
O fluoreto e o sódio vão estar fracamente ligados à essa
massa, por isso podem ser retirados e recolocados com
facilidade.
 Classificação do CIV convencional
Tipo 1 – Cimentação
Tipo 2 – Restauração
Tipo 3 – Selamento, base e forramento

Quimicamente são iguais, mas a partícula do pó tem
tamanhos diferentes.
O tipo 1, precisa ser mais fluido, então a partícula é
menor.
O tipo 2, precisa ser mais viscoso, ter mais resistência,
logo a partícula é maior.
O tipo 3 é intermediário.

 CIV HIBRIDOS COM METAIS
Também podem ser chamados de CERMETS: metais
sinterizados ao pó
Coma inserção do metal conseguimos melhores
propriedades mecênicas e radiopacidade, porém
temos uma diminuição na liberação de flúor e uma
pior estética.

 CIV HIBRIDO COM RESINA
Um material que é 80% ionômero e 20% é de resina
(BIS/GMA/HEMA)
A resina é importante para dar ao CIV nos fornece mais
tempo de trabalho, pois essa porção resinosa só vai
endurecer depois que ela receber uma ativação,
geralmente a luz de fotopolimerizador, fornecendo mais
tempo de trabalho.
CARACTERÍSTICAS
- Melhor estética
- Maior resistência mecânica
- Liberação de flúor comparável aos convencionais
- Contração de polimerização (pode se desprender o CIV
de uma das paredes)
- Coeficiente de expansão térmica linear semelhante ao
da resina e não da dentina
- Custo mais elevado

 COMPÔMEROS
Não é muito utilizado.
Não tem reação ácido-base, são apenas materiais
fotoativados.
Menor liberação de flúor
Sem adesividade
Propriedades mecânicas inferiores às resinas
compostas
MANIPULAÇÃO
Sempre começamos a manipular primeiro o pó, pois
o liquido pode perder água para o ambiente.
A proporção sempre é de 1:1.
 Aglutinação
Fazemos um leve movimento de molhar as partículas
do pó com o liquido, cerca de 15 segundos para
molhar a primeira parte do pó.
Depois leva a segunda parte, sendo que devemos
levar no máximo de 40-60 segundos para fazer a
aglutinação total.

Ao final da minha mistura o CIV deve apresentar uma
superfície brilhante, pois assim tenho certeza de que
ainda está ácido e deve ser levado ao dente.


O CIV pode vir em forma de cápsulas, onde tem
menos propensão de erros na manipulação, porém
tem maior custo.


Ele pode ser utilizado nas várias classes que existem.
Em cavidades que sofrem alta tensão mastigatória
não deve ser usado o CIV, pois tem uma resistência
mecânica baixa, a menos que sejam em situações
temporárias ou ART – tratamento restaurador
atraumático, aquele tratamento em que é feito em
um local sem um equipo para fazer um processo mais
elaborado.

ETAPAS


INSERÇÃO - Levamos com uma espátula de inserção
ou com uma seringa centrix o CIV à cavidade dentária.


PROTEÇÃO SUPERFICIAL - Como sabemos que o CIV tem
facilidade de embebição e sinérese, temos que fazer uma
proteção superficial.
Pode-se usar verniz ou esmalte ou ainda com adesivo
Ou cera e vaselina, principalmente na odontopediatria,
esses usamos quando queremos que o CIV fique liberando
o máximo de íons.


Caso no acabamento inicial remova a proteção superficial,
devemos refazê-la.

OUTRAS FUNÇÕES DO CIV

O CIV pode ser usado como SELAMENTO, em fóssulas e
fissuras, para funcionar como uma barreira física contra
retenção de filme.
Ou como FORRAMENTO/BASE, proteção pulpar ou
reforço em áreas sem suporte de dentina.


Cimentação é um processo para fixar uma prótese na
boca.
