Questão 1/10 - Desenho Técnico Mecânico

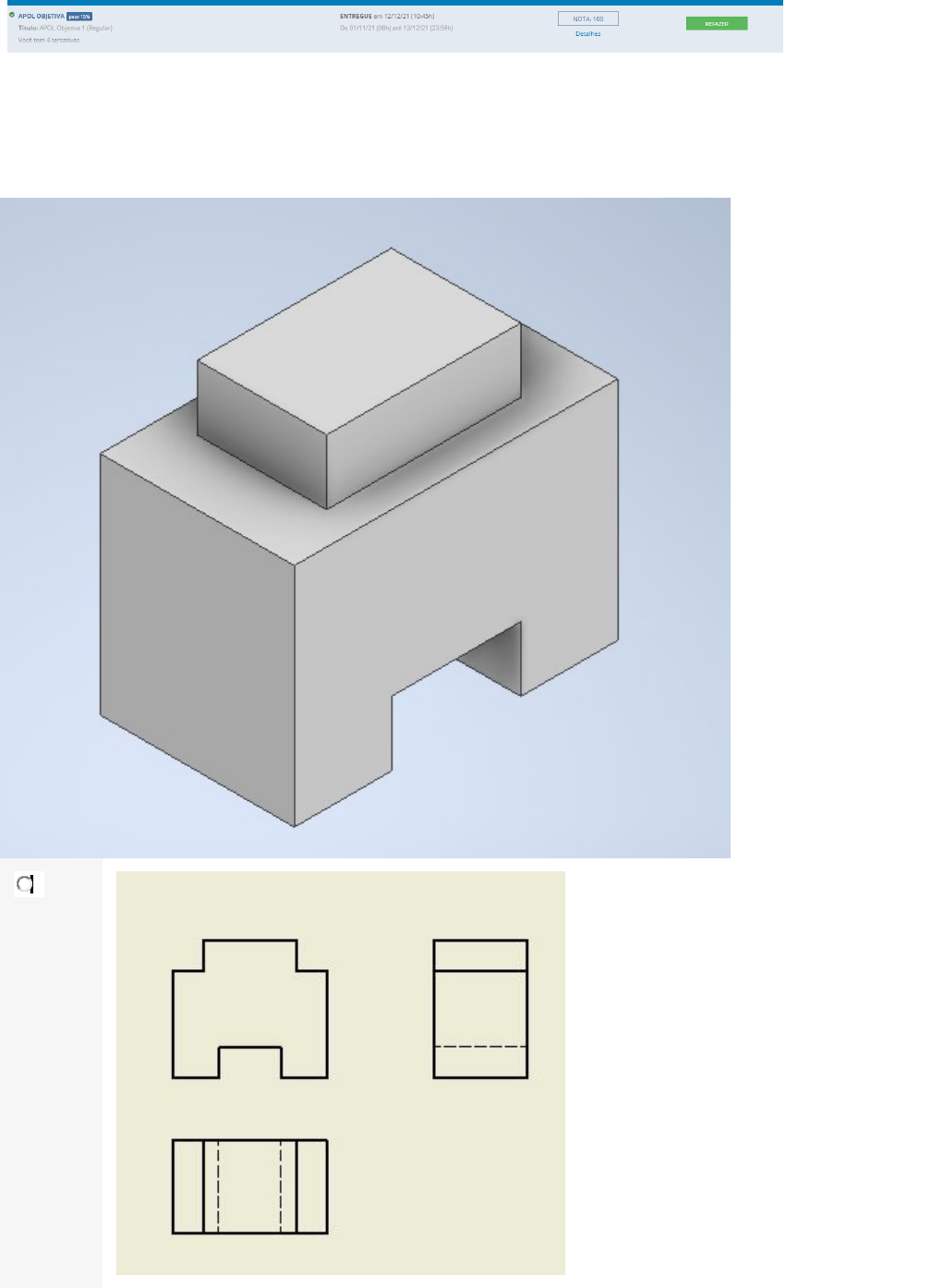

Analisando o desenho em perspectiva, responda qual alternativa apresenta as três vistas devidamente desenhadas.  vistas ortogonais, frontal, superior e lateral esquerda  do prisma:

	A


	B


	C


	D

Questão 2/10 - Desenho Técnico Mecânico
O desenho, ou a expressão gráfica, é uma forma de comunicação. Em desenho técnico, as informações sobre altura, largura, comprimento e profundidade de um objeto ou projeto devem estar claramente representadas. É com base nessas informações que o objeto ou projeto poderá ser construído ou executado. Quanto melhor for a representação, melhor será sua execução, uma vez que as informações do desenho técnico darão conta de mostrar em um papel tudo o que é necessário executar.
Sendo assim, em desenho técnico, é comum utilizarmos vistas para re-presentar as dimensões necessárias. Conforme Kubba (2014), engenheiros e arquitetos utilizam o sistema de projeção ortogonal ou ortográfica para realizar a representação precisa de objetos tridimensionais. Nesse sistema de projeções, o objeto é representado por múltiplas vistas, mostrando tantos lados quantos forem suficientes para sua correta execução. Ainda segundo Kubba (2014), as vistas ortogonais representam o formato exato de um objeto visto perpendicularmente, um lado de cada vez, sem mostrar a profundidade. As representações são realizadas em um sistema de diedros. Cada diedro possui dois planos de projeção perpendiculares entre si; sendo um plano de projeção horizontal e um plano de projeção vertical.
A partir dessas informações, a NBR 10067 (Princípios gerais de representação em desenho técnico) temos dois Métodos de projeção ortográfica, ou seja, 1º e 3º diedro. Avalie as afirmações a seguir:l.
l. O uso do sistema de projeção ortogonal do 1º diedro dependerá das normas adotadas por cada país. Por exemplo, no Brasil é mais difundido o uso do 1º diedro.
ll. No 1º diedro, o objeto estará tombado e será desenhando em três vistas básica: vista frontal, vista superior e vista lateral.
lll. O sistema de projeção no 3º terceiro diedro é conhecido como Método Americano, e é adotada pela norma norte-americana American National Standards Institute (ANSI).
lV. Quanto mais complexo é o objeto, ou o projeto, mais vistas serão utilizadas utilizando os métodos  de projeção 1º e 3º diedro para o mesmo objeto a ser desenhado.
É correto apenas o que se afirma em

	A
	I e II.

	B
	II e III.

	C
	l , ll, III e IV.

	D
	I ,II e lll.
Questão 3/10 - Desenho Técnico Mecânico
Verifique o desenho em perspectiva e responda qual alternativa apresenta as três vistas devidamente desenhadas.

	A


	B


	C


	D

Questão 4/10 - Desenho Técnico Mecânico
De acordo com o desenho em perspectiva do Eixo , qual das quatro alternativas apresenta as três vistas ortogonais no 1º diedro devidamente desenhadas?

	A


	B


	C


	D

Questão 5/10 - Desenho Técnico Mecânico
Analisando o desenho em perspectiva, responda qual alternativa apresenta as três vistas devidamente desenhadas.

	A


	B


	C


	D

Questão 6/10 - Desenho Técnico Mecânico
Em desenho técnico temos uma série de linhas que tem uma certa finalidade. As linhas de cota são uns desses exemplos. Assinale a alternativa que completa corretamente a frase:

“ Na cotagem de um desenho técnico, as linhas auxiliares...”

	A
	... devem tocar as linhas de contorno do desenho.

	B
	... não devem tocar as linhas de contorno do desenho.

	C
	... devem tocar as linhas de contorno e devem ser linhas grossas.

	D
	... não devem tocar as linhas de contorno e devem ser linhas grossas.

Questão 7/10 - Desenho Técnico Mecânico
De acordo com o desenho em perspectiva do Suporte H , qual das quatro alternativas apresenta as três vistas ortogonais devidamente desenhadas?

	A


	B


	C


	D

Questão 8/10 - Desenho Técnico Mecânico
O Desenho Técnico é uma expressão gráfica que tem por finalidade a representação de forma, dimensão e posição de objetos de acordo com as necessidades de um projeto. Para uma padronização dos desenhos e para que eles sejam uma linguagem universal, é preciso seguir alguns padrões. Nas representações ortogonais podemos utilizar dois tipos de projeção das vistas, são eles 1° Diedro e 3° Diedro. Analise as proposições a seguir e marque V para as verdadeiras ou F para as falsas, em relação a esses Diedros e marque a alternativa correta:

(   ) O sistema de projeção no 1º Diedro é conhecido como Método Alemão
(   ) O sistema de projeção no 1º Diedro é adotado pela ABNT
(   ) O sistema de projeção no 3º Diedro é adotado pela norma alemã DIN
(   ) O sistema de projeção no 3º Diedro é conhecido como Método Americano

	A
	V – V – V – V

	B
	V – F – V – V

	C
	F – V – V – F

	D
	V – V – F – V

Questão 9/10 - Desenho Técnico Mecânico
As dimensões das folhas utilizadas na execução de desenhos técnicos, são regidas por norma. Verifique qual alternativa apresenta corretamente o formato normalizado das folhas de desenho com as seguintes dimensões: (594 x 841) e (841 x 1189).

	A
	A3 – A2

	B
	A1 – A2

	C
	A3 – A1

	D
	A1 – A0

Questão 10/10 - Desenho Técnico Mecânico
De acordo com a norma NBR que padroniza as dimensões das folhas utilizadas na execução de desenhos técnicos, verifique qual alternativa apresenta corretamente o formato das folhas de desenho com as seguintes dimensões: (297 x 420) e (594 x 841).

	A
	A3 – A2

	B
	A1 – A2

	C
	A3 – A1

	D
	A1 – A0
