Prática 2 - Desenho Técnico Mecânico

Prévia do material em texto

Questão 1/10 - Desenho Técnico Mecânico

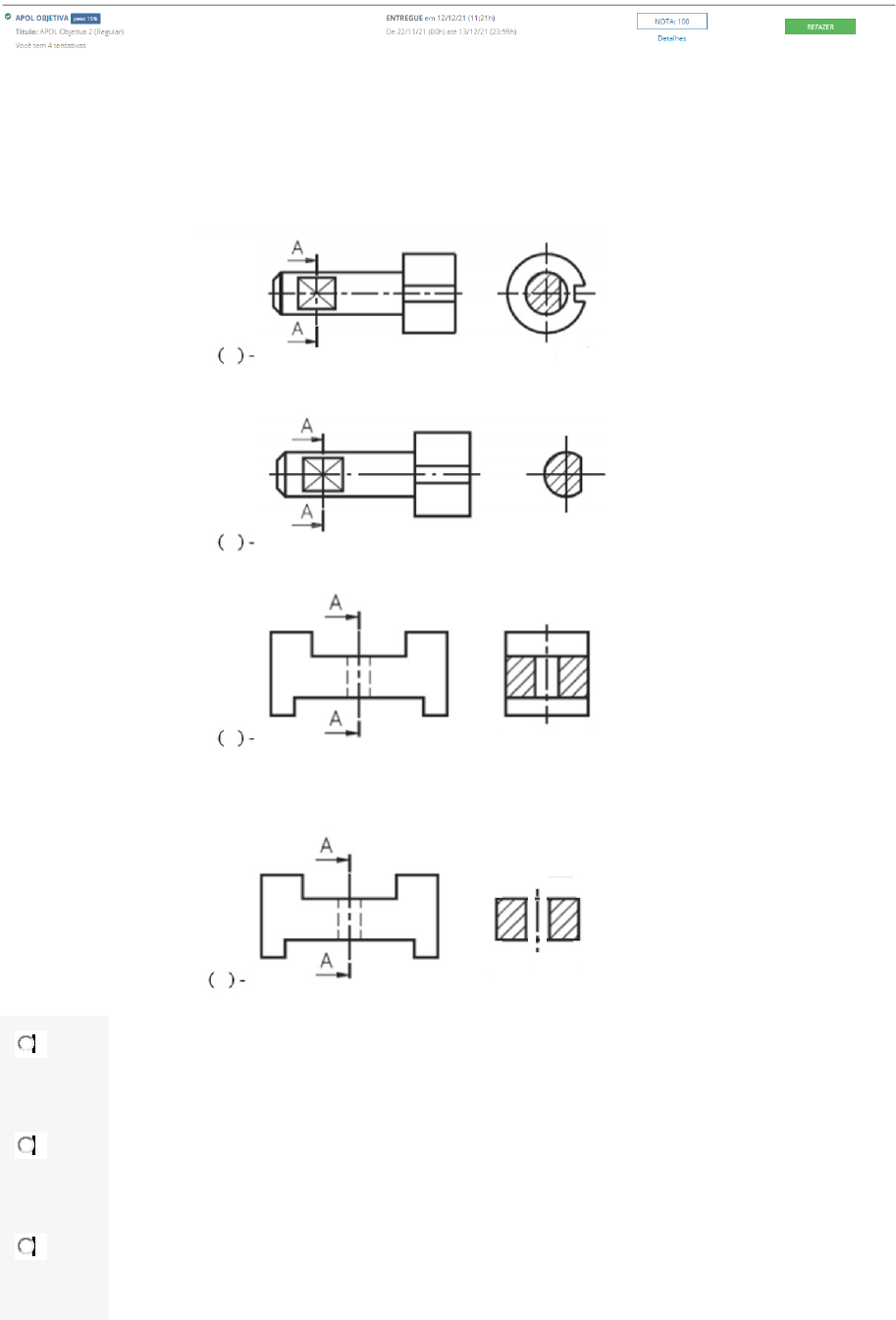

Em desenho técnico existe uma representação chamada de seção, onde nada mais é do que a representação do plano secante com a peça. Analise os desenhos a seguir e marque C quando a vista lateral for a representação de um CORTE, ou S quando essa vista for uma SEÇÃO, depois escolha a alternativa correta.

	A
	C – C – C – C

	B
	S – C – S – C

	C
	S – S – S – S

	D
	C – S – C – S

Questão 2/10 - Desenho Técnico Mecânico
Objetivo da aplicação de tolerância dimensional nos desenhos técnicos são aplicado em:
 I.  Peças semelhantes, sejam intercambiáveis, que possam ser substituídas entre   si, sem que haja necessidade de reparos e ajustes.
II. As medidas das peças podem variar, dentro de certos limites, para mais ou para menos, sem que isto prejudique a qualidade qualidade.
III. Garantir num conjunto, que as peças se ajustam, isto é, se encaixam umas nas outras.
IV. Conforme o valor da tolerância, determina-se o processo de fabricação mais adequado e os instrumentos de medição.
É correto apenas o que se afirma em :

	A
	Alternativa I, II e III.

	B
	Alternativa III e IV.

	C
	Alternativa I eIV.

	D
	Alternativa I, II, III e IV
Questão 3/10 - Desenho Técnico Mecânico
Os freios a disco são os mais utilizados em veículos. A característica deste sistema de disco é dissipar o calor devido grande parte da área do disco ficar em contato com o ar.  O disco de freio gira solidário à roda, e a pinça de freio permanece fixa na manga de eixo. Ao pisar no pedal, são acionado as pastilhas que entram em contato com o disco fazendo o carro parar. Conforme o desenho técnico podemos afirmar que:
l)    A dimensão do diâmetro interno do cubo do Disco de freio "C"  é 44mm;
ll)   A dimensão do diâmetro externo do cubo do Disco de freio "A" é 258 mm;
lll)  A dimensão da altura total do disco "B" é 44mm;
lV)  O disco de freio tem 4 furos de fixação "E";
É correto apenas o que se afirma em:

	A
	ll, lll e lV.

	B
	l,ll e lll.

	C
	l,ll e lV.

	D
	l, ll, lll e lV
Questão 4/10 - Desenho Técnico Mecânico
Assinale a alternativa que apresenta corretamente as três vistas ortogonais no 1° diedro da peça desenhada em perspectiva a seguir:

	A


	B


	C


	D

Questão 5/10 - Desenho Técnico Mecânico
Em uma estamparia é preciso fabricar um lote de 2000 peças por dia. O desenho da peça precisa representar peças com partes e elementos oblíquos. Recorremos a um tipo especial de projeção ortográfica que permite simplificar a representação e a interpretação de desenhos desse tipo de peça, chamada de projeção ortográfica com vistas auxiliares.
Observe o desenho da peça abaixo e assinale a alternativa que apresenta corretamente as faces oblíquas.


	A
	Face "a" e face "d"

	B
	Face "c"

	C
	Face "a", face "b" e face "e"

	D
	Face "c" e face "d"
Questão 6/10 - Desenho Técnico Mecânico
As caixas d´água têm a capacidade de armazenamento de água padrão de: 100 l, até 5000 l. Para determinar o espaço para a sua instalação. Conforme o desenho técnico da caixa d´água podemos afirmar que as dimensões aproximadas são:
l)    A caixa com a capacidade de 1500 l, tem o diâmetro com a tampa de 1,05 m e altura total com a tampa de 1,77m.
ll)   A caixa com a capacidade de 1000 l, tem o diâmetro sem a tampa de 1,51 m e altura total sem a tampa de 0,76 m.
lll)  A caixa com a capacidade de 2000 l, tem o diâmetro com a tampa de 1,89 m e altura total com a tampa de 1;10 m.
lV)  A caixa com a capacidade de 500 l, tem o diâmetro da base de 0,95m e altura total sem a tampa de 0,58 m.
 É correto apenas o que se afirma em:

	A
	ll, lll e lV.

	B
	l, ll. lll e lV.

	C
	l, ll e lll.

	D
	l, ll e lV.
Questão 7/10 - Desenho Técnico Mecânico
Motor monofásico de carcaça de chapa, para uso geral, desenvolvido para atender as mais variadas aplicações com o máximo desempenho e economia.  Conforme o desenho técnico em anexo, O diâmetro do eixo rotativo do motor é:

	A
	13,13 mm;

	B
	47,6mm ;

	C
	4,76mm ;

	D
	15,875 mm;
Questão 8/10 - Desenho Técnico Mecânico
Para facilitar o entendimento do desenho técnico do parafuso abaixo, foi aplicado um corte. Analise  e assinale a alternativa que represente corretamente a vista que esta representado em  corte.

	A


	B


	C


	D

Questão 9/10 - Desenho Técnico Mecânico
Conforme o desenho de conjunto do Calço de Regulagem são composto por 4 peças. Responda a alternativa correta:

	A
	A peça do item 1 do desenho de conjunto são composta por 2 peças denominada Corpo.

	B
	A peça do item 4 do desenho de conjunto é denominada Parafuso regulador.

	C
	A peça do item 2 do desenho de conjunto é denominada Prisma.

	D
	São utilizadas 02 peças denominada Anel de Regulagem.
Questão 10/10 - Desenho Técnico Mecânico
Existem peças com muitos detalhes que não são vistos normalmente, tais como: furos, roscas, ranhuras, rebaixos e detalhes internos e que precisam ser informados para que a peça seja visualizada corretamente. Para essa visualização é usado um tipo de linha, na mesma espessura das linhas principais da peça e que indicam esses detalhes internos e até detalhes do lado oposto da peça, oculto por uma determinada face. Para essa visualização, qual o tipo de linha deve ser usado?

	A
	Linhas tracejadas

	B
	Linhas traço e ponto

	C
	Linhas de centro

	D
	Linhas traço dois pontos
