ATIVIDADE CONTEXTUALIZADA – MECÂNICA DOS FLUIDOS
Nome Completo: Mário Régio
Curso: Engenharia Civil
Polo: Guarulhos-SP
SE TE SERVIU FAVOR “CURTIR”

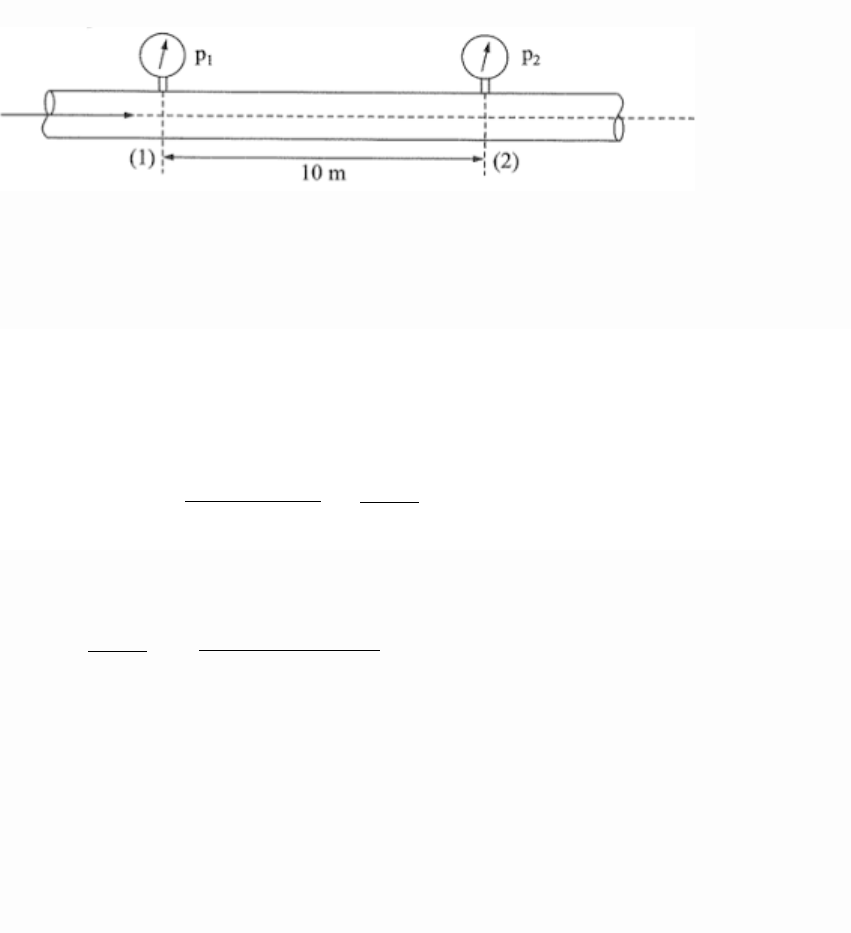

Conforme o case, pede para calcular a vazão de água num conduto de ferro fundido, sendo D= 10 cm, v = 0,7 x 10-6 m² /s e sabendo-se que dois manômetros instalados a uma distancia de 10 m indicam, respectivamente, 0,15 Mpa e 0,145 MPa
Resolvendo:
Primeiro analisar a equação da energia
Nos pontos 1 e 2 só existe perda distribuída, logo:
 = = + +
 =
 = = 0,5 m
Então temos :
D = Transformando centímetros em metro = 10 cm/100 = 0,1 m
V = 0,7 x m² / s;
L = 10 m
 (ferro fundido) = 0,000259 m = 2,59 x 10-4 (conforme a tabela)
Após isso é procurar a vazão, para isso aplicamos a seguinte fórmula:
Q = V x A e = f ou v
Necessitamos do valor de f para determinarmos a velocidade, no entanto, é função da velocidade através do número de Reynolds.
Portanto, o produto, existente em abscissas, na parte inferior do diagrama de Moody Rouse
Re = x = x
Independente da velocidade; logo pode ser calculado. Usando a seguinte formula:
F = F
Re = x = x = 4,5 x
 = = 3,85
Abaixo a figura ilustra o diagrama para obtermos o f onde encontraremos a velocidade. Utilizado o f no diagrama, obtemos um resultado mais preciso do que utilizando o Re
Referente as informações acima podemos encontrar a velocidade sabendo que f = 0,027
V = = = 1,92 m/s
Agora encontraremos a vazão
Q = V x A = V = 15,1 x m³ / s
Resposta Q = 15,1 L/S
SINTETIZANDO
A Água sofre muita perda de pressão, devido as suas junções (conexões) principalmente as de 90º, o que numa obra deve-se evitar, procurando sempre usar conexões de 45 º.
Uma das soluções é elevar o nível da caixa d’agua, aumentar a sua capacidade, ou por sistema de bombeamento mecanizado.
Referências Bibliográficas:
Perda de carga em Tubulações – Professor Simões- Disponível em http://masimoes.pro.br/op_uni/3_perda/dist_slides.pdf Acesso em 27/10/22
Guia da Engenharia – Disponível em https://www.guiadaengenharia.com/numero-reynolds. Acesso me 28/10/2022
