GRANDEZAS ELÉTRICAS E UNIDADES DE MEDIDA
Carga elétrica:

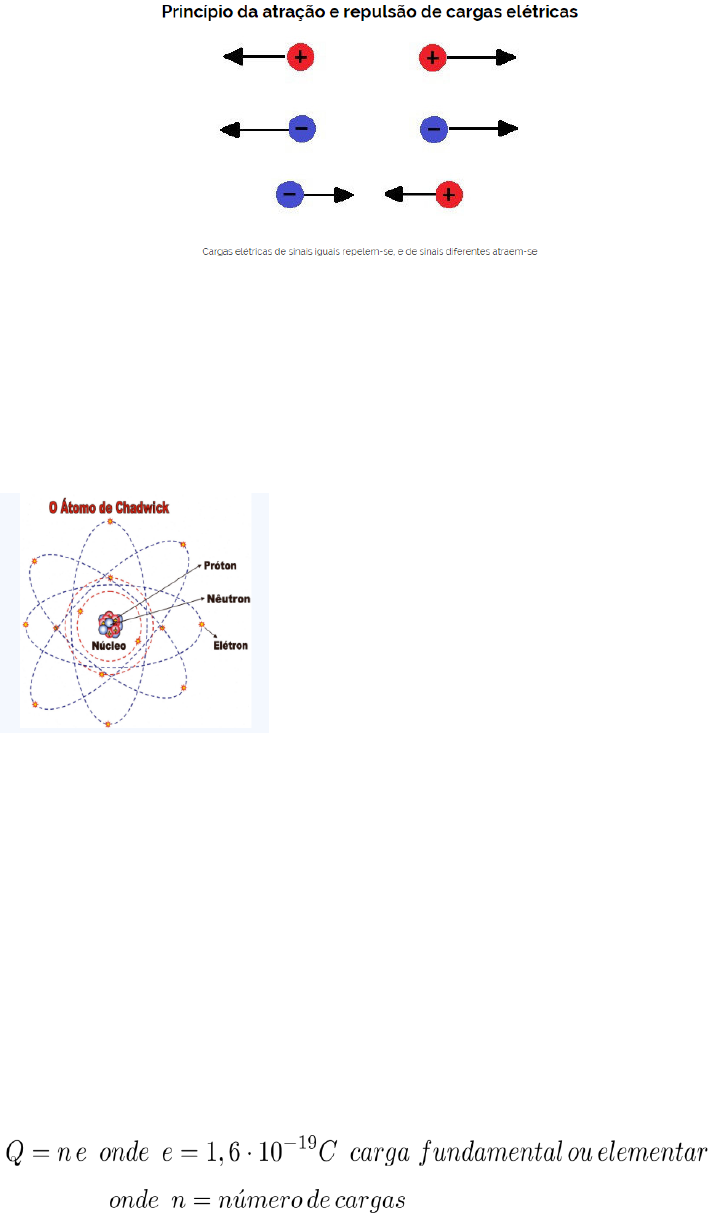

- Propriedade da matéria, sendo de dois tipos de manifestação:
A Interação eletromagnética é responsável pelos fenômenos químicos e bioquímicos.
Também se manifesta no núcleo atômico, mas em conjunto com a Interação nuclear.
Toda substância é formada por átomos e estes são compostos por partículas chamadas
de elétron, próton e o nêutron. O nêutron não apresenta carga elétrica.
 Elétron: carga elétrica negativa e massa: 9,109 x 10-27 kg
 Próton: carga elétrica positiva e massa: 1,673 x 10-27 kg
 Nêutron: não tem carga elétrica e massa: 1,675 x 10-27 kg
Um íon é um átomo que possui falta ou excesso de elétrons. Para o primeiro caso,
adquire carga positiva (cátion) e para o segundo, carga negativa (ânion). Ou seja, o ganho
ou perda de elétrons de um átomo elimina-o da neutralidade e lhe confere carga elétrica.
Unidade: coulomb (C)
A quantidade de carga elétrica que um corpo possui é dada pela fórmula:
