26/10/2019 Teste: TESTE 7 - UNIDADE 7
https://pucminas.instructure.com/courses/5956/quizzes/29684/take 1/6
TESTE 7 - UNIDADE 7
Iniciado: 26 out em 20:54
Instruções do teste
Boa tarde, guerreiros!
Está ficando cada vez mais desafiador, não está? Continuem fazendo o seu melhor, que vocês se sentirão
cada vez mais empoderados como analistas e projetistas de circuitos digitais.
O TESTE 7 compreende 5 perguntas da Unidade 7. Você terá 3 tentativas de 60 minutos (cada uma) para
responder. Prevalecerá a maior nota entre as 3 tentativas.
Antes, faça agora uma reflexão: Está preparado(a)? Assistiu com atenção e estudou todas as vídeo-aulas?
Recorreu também ao seu livro? O ideal é utilizar todo o material disponível.
Vamos com tudo? Bora lá, ânimo e coragem! Nós, equipe de professores, estamos torcendo por vocês!
Grande abraço,
Flávia
0,3 ptsPergunta 1

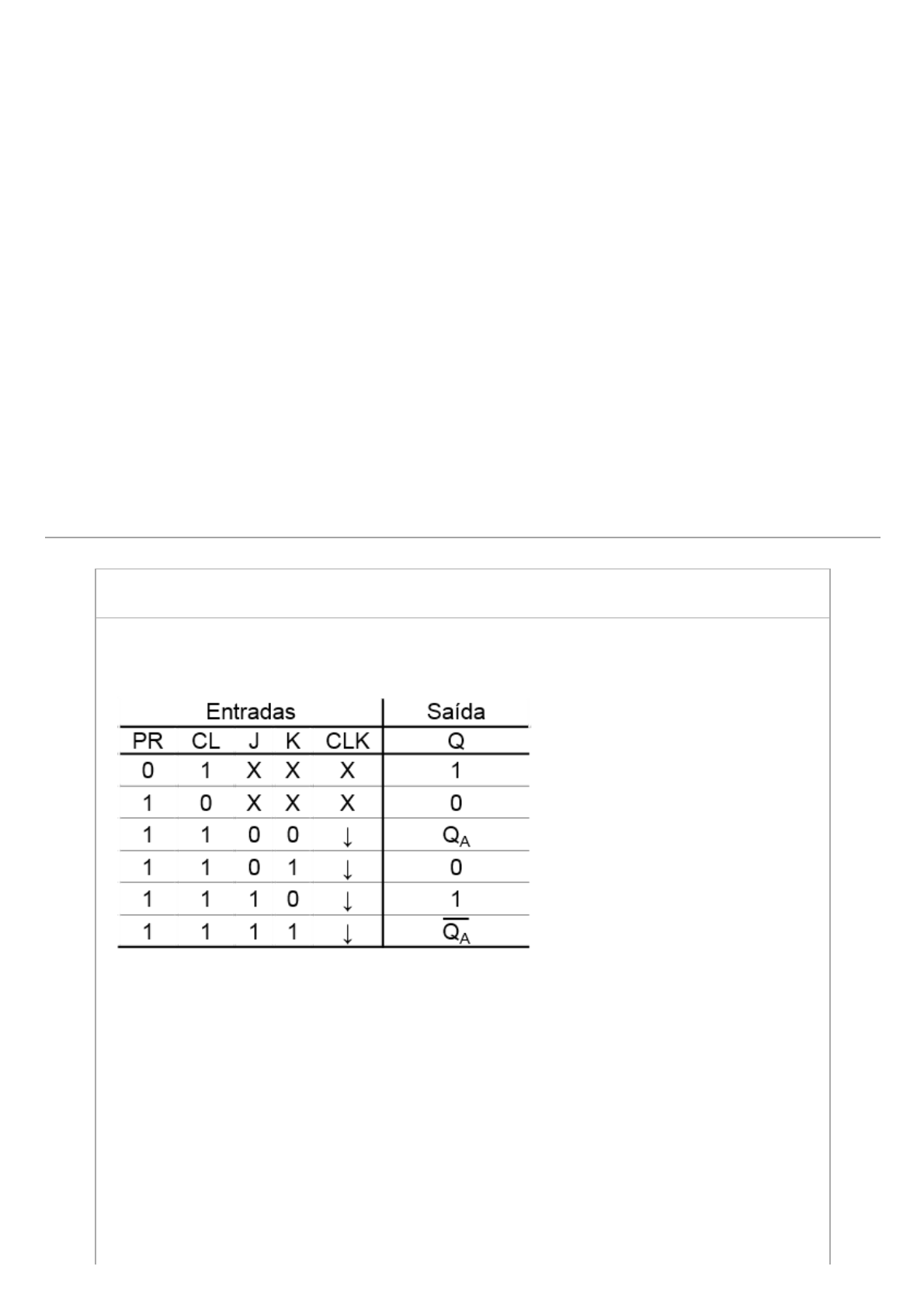

Dentre os símbolos de flip-flops abaixo, aquele que corresponde à tabela mostrada é:
26/10/2019 Teste: TESTE 7 - UNIDADE 7
https://pucminas.instructure.com/courses/5956/quizzes/29684/take 2/6
Símbolo 3
Símbolo 4
Símbolo 2
Símbolo 1
0,3 ptsPergunta 2
Abaixo, tem-se o circuito de um registrador de deslocamento de 4 bits, construído com
flip-flops tipo D.
26/10/2019 Teste: TESTE 7 - UNIDADE 7
https://pucminas.instructure.com/courses/5956/quizzes/29684/take 3/6
1100
1010
0101
1001
Considerando-se que o registrador de deslocamento inicia sua operação com
Y Y Y Y = 0000 em t = 0, as saídas Y Y Y Y que esse circuito irá apresentar em t = t
serão, respectivamente:
3 2 1 0 3 2 1 0 1
0,3 ptsPergunta 3
Abaixo são mostrados um circuito e o diagrama temporal de seus sinais de entrada. A
frequência da saída Q desse circuito é igual a:

26/10/2019 Teste: TESTE 7 - UNIDADE 7
https://pucminas.instructure.com/courses/5956/quizzes/29684/take 4/6
500 Hz
16 KHz
250 Hz
8 KHz

0,3 ptsPergunta 4
A forma de onda que corresponde à saída do circuito abaixo no diagrama temporal
mostrado é:
26/10/2019 Teste: TESTE 7 - UNIDADE 7
https://pucminas.instructure.com/courses/5956/quizzes/29684/take 5/6
Y
Z
X
W

0,3 ptsPergunta 5
Para que o circuito abaixo corresponda ao diagrama temporal mostrado, o retângulo
ligado à saída deve ser substituído por uma:

26/10/2019 Teste: TESTE 7 - UNIDADE 7
https://pucminas.instructure.com/courses/5956/quizzes/29684/take 6/6
Salvando...
AND
NOR
NAND
OR
Enviar teste
